Testador Hipot de alta tensão YDQ

CCCA

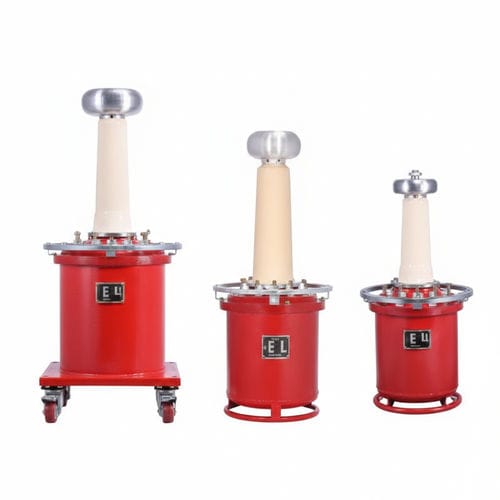

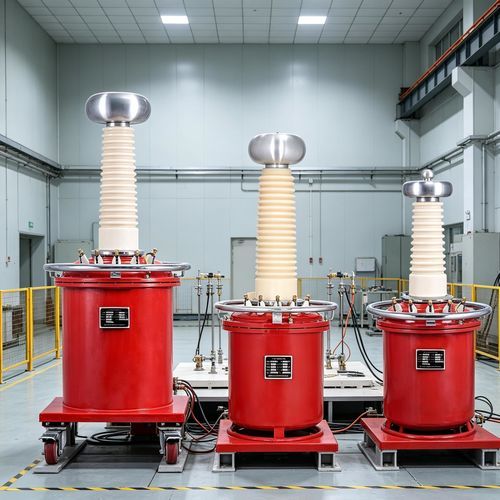

O conjunto de teste Hipot inflável SF6 AC/DC série YDQ é um sistema portátil de transformador de ensaio de alta tensão composto por um transformador de teste inflável isolado a SF6 e um gabinete de controlo separado, concebido para ensaios de tensão suportada em frequência de rede em cabos, componentes elétricos e materiais isolantes em ambiente de campo.

Características principais

• Transformador inflável compacto e leve: redução de massa significativa face a unidades imersas em óleo (intervalos típicos indicados: 20%–65% dependendo da classe; outras referências citam 40%–65%).
• Projeto sem óleo: não necessita de óleo ou graxa, minimizando a manutenção de rotina e eliminando riscos de contaminação por óleo.
• Adequado para campo: conceção resistente às intempéries, estável durante o transporte e adequado para ensaios in loco.
• Elevada rigidez dielétrica e baixa descarga corona: desempenho dielétrico melhorado com descarga corona mínima sob tensão nominal.
• Capacidade AC e DC: suporta ensaios em AC à frequência de rede e saída DC por retificação de alta tensão.

Condições de serviço

• Temperatura ambiente: intervalo de funcionamento -20 °C a +40 °C.
• Humidade relativa máxima: inferior a 85% a 25 °C.
• Local de instalação: evitar locais com vapor, gases corrosivos, poeiras químicas, sujidade ou meios explosivos que possam degradar o gás isolante.
• Notas de operação: aumentar gradualmente a tensão de entrada; instalar resistência em série na saída de alta tensão; realizar manobras com protecções e interbloqueios HV adequados.

Tempo de funcionamento permitido

• Em capacidade e tensão nominais: a operação contínua não deve exceder 30 minutos por intervalo; intervalo de descanso recomendado 5–10 vezes o tempo de trabalho para garantir arrefecimento.
• À tensão nominal e até 2/3 da corrente nominal: é permitida operação contínua de longa duração.

Princípio de funcionamento

• A alimentação é fornecida ao gabinete de controlo com disparo por sobrecorrente e interbloqueio zero; o enrolamento primário do transformador YDQ é energizado e, por indução eletromagnética e relação de espiras, gera-se uma alta tensão AC no secundário.
• A alta tensão DC obtém-se por retificação do secundário de alta frequência/alta tensão através de uma pilha de rectificadores de silício de alta tensão e condensadores de regulação/filtragem; a amplitude RMS HF e a disposição dos rectificadores fornecem a saída DC necessária.

Especificações técnicas

• Modelo/série: série YDQ (conjunto Hipot tipo gás SF6, inflável).
• Tipo de produto: transformador de ensaio Hipot AC/DC inflável SF6 com gabinete de controlo separado.
• Meio isolante: gás SF6.
• Faixa de tensão (típica): 50–120 kV (exemplos da série); configurações até ≈300 kV possíveis consoante o modelo.
• Redução de peso vs transformadores imersos em óleo: tipicamente 20%–65% (ou 40%–65% em algumas referências) dependendo da classe e capacidade.
• Manutenção: sem óleo, manutenção mínima.
• Adequação ambiental: concebido para transporte e ensaios de campo; resistente às intempéries.
• Isolamento/descarga parcial: descarga corona reduzida; níveis de descarga parcial abaixo dos limites especificados em condições nominais.
• Ambiente de operação: -20 °C a +40 °C; humidade relativa <85% a 25 °C.
• Ciclo de serviço: operação contínua ≤ 30 minutos à plena carga com intervalos de arrefecimento recomendados; operação prolongada possível a 2/3 da corrente nominal.
• Controlos e proteção: gabinete de controlo com disparo por sobrecorrente, interbloqueio zero e dispositivos de proteção padrão.
• Documentação: manual do utilizador e certificado de calibração disponíveis.
