Testador Hipot de alta tensão UHV-280

multipontoCCCA

Introdução ao produto

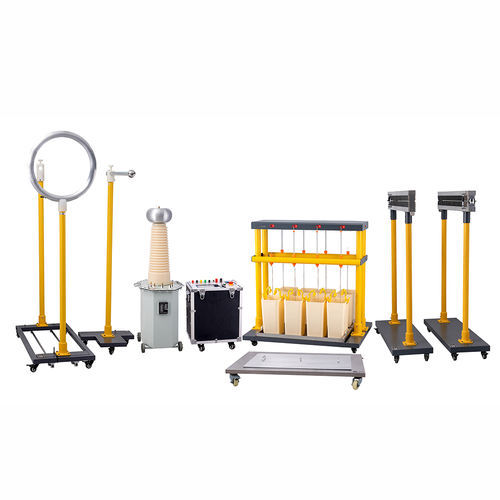

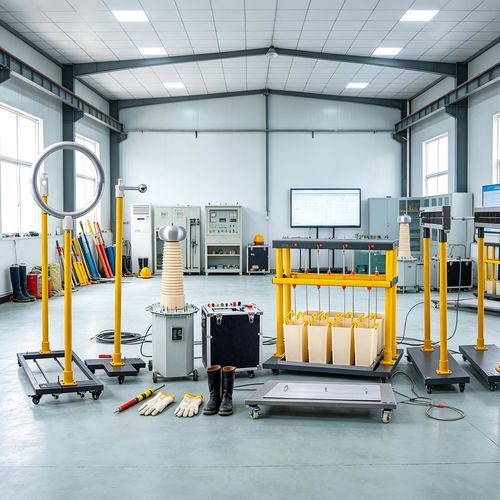

UHV-280 é um equipamento automático de ensaio de tensão suportável em AC projetado para executar testes de rigidez dielétrica e medir corrente de fuga em botas isolantes, luvas isolantes e ferramentas de proteção relacionadas. O sistema inclui uma consola de controlo, um suporte de teste de 8 posições, um booster (transformador de ensaio) imerso em óleo e acessórios opcionais. Suporta até 8 amostras simultâneas com disparo independente por canal e transmissão sem fio anti‑interferência da corrente de fuga à consola para monitorização e registo centralizados.

Características do produto

• Ensaios AC de tensão suportável e medição de corrente de fuga para até 8 botas ou luvas com leitura individual por amostra.
• Método de teste a seco para botas com pequenas esferas de aço — evita enchimento de água e facilita a secagem após o ensaio.
• Separação HV/LV e transmissão sem fio anti‑interferência dos dados de fuga para a consola, melhorando a segurança do operador.
• Mecanismo de disparo independente por canal: uma ruptura ou excesso de fuga numa amostra não interrompe os demais canais.
• Display táctil TFT de 7 polegadas exibindo tensão de ensaio, correntes de fuga das 8 vias, calendário, temporização e mensagens.
• Booster controlado por motor DC/stepper para rampa, manutenção, temporização e corte automáticos; resultados e traçados de fuga são salvos automaticamente.
• Bandeja de aterramento em aço inox dedicada para botas e recipiente inox dedicado para ensaio de luvas para montagem segura e repetível.
• Taxa de transformação ajustável para compatibilidade com transformadores do cliente; proteção integrada contra sobrecorrente.

Parâmetros técnicos

• Modelo: UHV-280
• Alimentação: 220 V ±10% 50 Hz
• Saída da consola: 0–250 V, 12 A
• Saída do booster (HV): 30 kV – 500 kV
• Capacidade de saída: 3 kVA – 100 kVA
• Faixa de corrente de fuga HV: até 29,9 mA; resolução 0,01 mA; precisão ±1% +3 dígitos
• Limiar de disparo por amostra: ≥12 mA (configurável)
• Temporização: programável até 99 minutos
• Condições de operação: -10℃ a 40℃, ≤90% HR (sem condensação)
• Dimensões consola: 400 × 300 × 550 mm; máquina de ensaio: 1000 × 800 × 1000 mm
• Peso consola: 25 kg; peso máquina: 20 kg

Vantagens do instrumento

• Séquencia totalmente automática conforme normas: rampa, manutenção, temporização e corte automáticos para aumentar rendimento e repetibilidade.
• Interface clara e configuração digital de parâmetros (tensão alvo, limiares de fuga, tempo); impressão local e armazenamento de dados disponíveis.
• Isolamento por canal e proteções inteligentes (sobrecorrente/sobretensão) para proteger pessoal e equipamento.
• Saídas e faixas de medição configuráveis para atender a diferentes requisitos de ensaio e produção.
• Gestão integrada de dados com visualização em tempo real e micro‑impressora opcional para rastreabilidade.

Cenários de aplicação

• Testes periódicos de EPI isolante (botas, luvas, capacetes) em concessionárias e departamentos de manutenção.
• Testes de aceitação in loco em subestações e pontos de transmissão/distribuição para ferramentas isolantes novas ou substituídas.
• Ensaios em lote em centros de teste e laboratórios terceiros com determinação automática de resultados.
• Controlo de qualidade em saída de fábrica para fabricantes de equipamentos de proteção isolante.
• Gestão de segurança elétrica em indústrias (petroquímica, metalurgia, mineração, transporte ferroviário, portos, grandes indústrias).

FAQ

• P: Por que realizar ensaios de tensão suportável em botas e luvas isolantes? R: Para detetar degradação do isolamento (envelhecimento, desgaste, humidade, contaminação ou danos) que pode causar fugas ou rutura e risco de choque elétrico.
• P: Que itens podem ser testados? R: Principalmente botas e luvas isolantes para ensaios AC em frequência de rede; com acessórios adequados podem testar‑se outras ferramentas isolantes.
• P: O que acontece se uma amostra falhar durante o ensaio? R: O canal correspondente é isolado automaticamente pelo mecanismo de disparo, as restantes amostras continuam o ensaio.
