Testador Hipot de alta tensão YDJ

CCCA

Introdução do produto

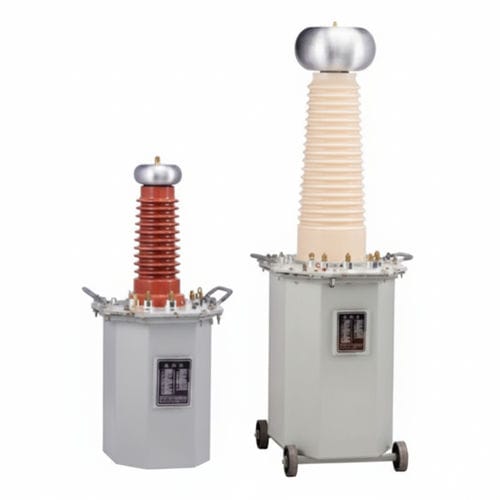

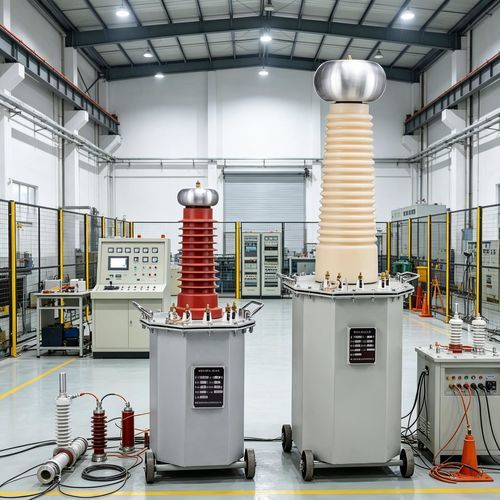

A série YDJ 50–300 kV é constituída por uma caixa de controlo e um transformador de ensaio imerso em óleo. Projetada para testes de resistência dielétrica em AC e DC à frequência da rede, pode ser fornecida com níveis de kV ou capacidades kVA superiores sob pedido. O projeto inclui anéis corona compactos, descarga parcial reduzida e arrefecimento por óleo para gestão térmica.

Parâmetros do produto
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Comparação visual (resumo)
Dimensão de comparação | Transformador de ensaio imerso em óleo | Transformador tipo seco (epóxi) | Transformador inflável SF6 | Dispositivo de ressonância série
Meio isolante | Óleo de transformador (mineral) | Resina epóxi | Gás SF6 | Combinação seco/reator
Tensão máxima por unidade | Muito elevada | Inferior (≤35 kV) | Elevada (até ~300 kV) | Depende da ressonância
Volume e peso | Mais pesado e volumoso | Leve e compacto | Moderado | Muito leve
Desempenho de arrefecimento | Excelente (circulação de óleo) | Limitado | Moderado | Limitado
Risco de incêndio | Presente (óleo inflamável) | Baixo | Baixo (produtos tóxicos de decomposição) | Baixo
Custo de manutenção | Elevado (filtração e testes de óleo) | Muito baixo | Elevado | Médio

Características do produto

• Projeto imerso em óleo com corona ring compacto para minimizar descargas parciais.
• Materiais de isolamento avançados e bobinagens otimizadas para reduzir tamanho e peso.
• Ampla faixa de tensão e configurações kV/kVA personalizáveis.

Vantagens

• Arrefecimento eficiente por óleo para estabilidade térmica em carga.
• Alta rigidez dielétrica do óleo para testes de alta tensão de curta duração.
• Projetado para longa vida útil com manutenção preventiva (filtragem de óleo).
• Grande capacidade de carga adequada para ensaios de alta potência.

Principais áreas de aplicação

• Ensaios em sistemas de energia: transformadores, equipamentos de manobra e distribuição.
• Pesquisa e laboratórios: desenvolvimento e ensaio de equipamentos e materiais isolantes.
• Testes de isolamento para cabos e componentes.
• Automação industrial: comissionamento e testes elétricos.
• Verificação de segurança elétrica e conformidade normativa.
• Formação e ensino em engenharia elétrica.

Perguntas frequentes

• Por que usar transformadores imersos em óleo em vez de transformadores a seco? — O óleo fornece isolamento e dissipação de calor simultaneamente, permitindo suportar campos elétricos internos mais elevados e reduzir descargas parciais durante entregas de alta tensão de curta duração.
• Diferença entre transformador de ensaio 50 Hz e dispositivo de ressonância série? — O transformador eleva diretamente a tensão e é adequado para cabos curtos e provados médios; a ressonância série compensa correntes capacitivas com um reator e reduz a potência necessária da fonte de alimentação, preferível para cabos longos e geradores grandes.

Características / especificações técnicas

• Série: YDJ (transformadores de ensaio imersos em óleo).
• Função: ensaios AC/DC de tensão suportada para cabos, componentes elétricos e materiais isolantes.
• Faixa de capacidade: aproximadamente 3–300 kVA (varia por modelo).
• Faixa de tensão de saída: modelos típicos 25–300 kV.
• Refrigeração: circulação de óleo.
• Tensão de entrada baixa típica: 200 V ou 400 V conforme modelo.
