Testador Hipot de alta tensão GTB 5kVACCCA
Guardar nos favoritos
Comparar
Características
- Especificações
- CC, CA, de alta tensão
Descrição
Visão geral
Parâmetros técnicos
Modelos / Desempenho principal (seleção)
Ambiente / limites da caixa de controle
Documentos e mídia
Características / especificações técnicas

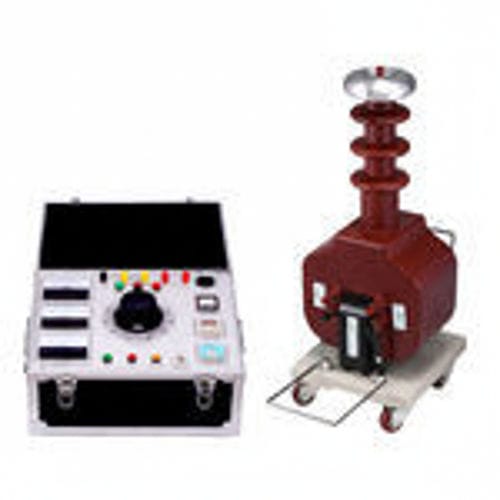

- Testador Hipot analógico AC/DC tipo dry com indicador de ponteiro e transformador de alta tensão em construção seca.
- Capacidade nominal: 5 kVA (série disponível de 1,5 kVA a 30 kVA); saídas AC e DC para ensaios de resistência dielétrica em equipamentos de média tensão.

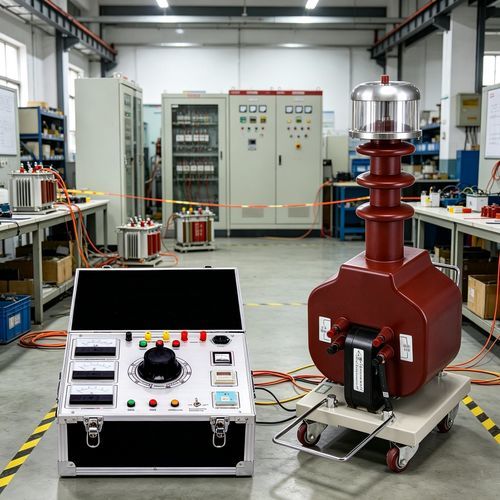

- Operação manual simples e desenho de baixa manutenção, adequado para bancadas de teste industriais e oficinas.
Parâmetros técnicos
- Tensão de impedância: ≤12%
- Forma de onda de saída: seno
- Aumento de temperatura superficial: <55℃
- Corrente sem carga: <4%
Modelos / Desempenho principal (seleção)
- Model 1.5/50 — Capacidade: 1.5 kVA; Tensão de entrada: 200 ou 400 V; Tensão de saída: 50 kV; Corrente de saída: 30 mA; Tensão DC alta: 70 kV; Peso: 15 kg
- Model 3/50 — Capacidade: 3 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 60 mA; DC: 70 kV; Peso: 20 kg
- Model 5/50 — Capacidade: 5 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 100 mA; DC: 70 kV; Peso: 30 kg
- Model 10/50 — Capacidade: 10 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 200 mA; DC: 70 kV; Peso: 40 kg
- Model 15/50 — Capacidade: 15 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 300 mA; DC: 70 kV; Peso: 50 kg
- Model 20/50 — Capacidade: 20 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 400 mA; DC: 70 kV; Peso: 55 kg
- Model 25/50 — Capacidade: 25 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 500 mA; DC: 70 kV; Peso: 60 kg
- Model 30/50 — Capacidade: 30 kVA; Entrada: 200 ou 400 V; Saída: 50 kV; Corrente: 600 mA; DC: 70 kV; Peso: 65 kg
Ambiente / limites da caixa de controle
- Temperatura de operação: 0 ～ 40 ℃
- Altitude: < 2000 m
- Umidade relativa: < 85%
Documentos e mídia
- Manual do usuário (PDF) disponível
- Certificado de calibração (PDF) disponível
- Vídeos de demonstração / apresentação do produto disponíveis (YouTube)
Características / especificações técnicas
- Tipo: Testador Hipot AC/DC, tipo dry, indicador analógico de ponteiro (operação manual)
- Faixa de capacidades: exemplos de 1.5 kVA até 30 kVA (várias variantes de modelo)
- Tensão de entrada: 200 V ou 400 V conforme o modelo
- Saída AC: seno; saída DC de alta tensão disponível conforme modelo
- Tensão de impedância: ≤12%
- Corrente sem carga: <4%
- Aumento de temperatura superficial: <55℃
- Ambiente de operação: 0–40℃; altitude <2000 m; umidade relativa <85%
- Documentação incluída: manual do usuário e certificado de calibração (PDF)
