Testador Hipot de alta tensão UHV Lightning Impulse Voltage Generator

portátil

Introdução do produto

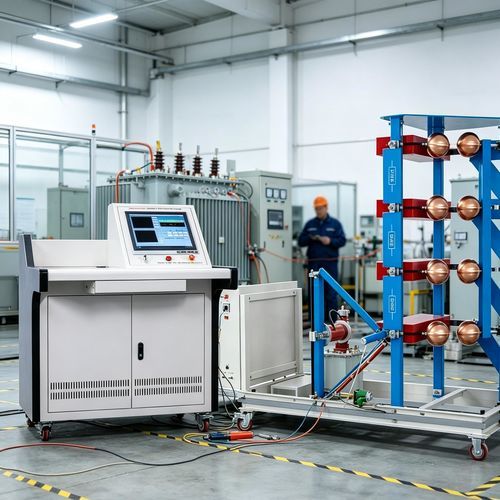

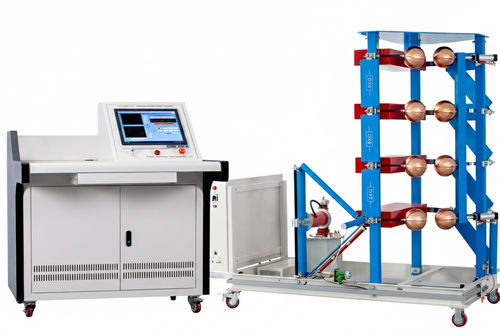

O sistema de ensaio de tensão de impulso UHV(V) é uma solução completa projetada para reproduzir sobretensões transitórias de alta amplitude em laboratório e em campo. Suporta ensaios de onda completa, onda truncada e impulsos de comutação, sendo aplicável a GIS, isoladores, transformadores, bucha, equipamentos HV, disjuntores, chaves de carga e painéis de rede em anel.

Vantagens técnicas

• Projeto de circuito de baixa indutância com filtragem resistiva para manter formas de onda padrão sob grandes cargas capacitivas.
• Alta utilização de tensão: utilização de impulso de raio ≥85% e de impulso de comutação >80%.
• Recursos orientados ao operador: ajuste simples da forma de onda, controlos intuitivos, sequências programáveis e sincronização fiável.
• Controlo avançado de carga: carga automatizada por corrente constante com alto nível de automação e forte imunidade a interferências.

Parâmetros do produto
Tensão de carregamento — Intervalo de ajuste: 0~800 kV
Intervalo de trabalho: 10.0~800.0 kV
Desvio de ajuste: ≤±1%
Grau de instabilidade: ≤±1%
Resolução de ajuste: 0,1 kV
Tempo de carregamento — Intervalo: 30~180 s
Resolução do tempo de carregamento: 1 s
Atraso do alarme: 2 s
Número de impulsos — Intervalo: 1~999
Definições de proteção — Sobrecorrente/sobretensão: configuráveis; Proteção de carga dinâmica: opcional

Configuração típica

• Corpo do gerador de impulso de raio: unidade central que gera as formas de onda de alta tensão.
• Divisor capacitivo de baixa amortização: medição de impulsos com alta precisão (ex.: até 1,0%).
• Sistema de controlo totalmente automático baseado em computador: automatiza sequências de ensaio e regista dados.
• Sistema de medição e análise digital totalmente automático: processa medições e gera relatórios de ensaio detalhados.
• Resistores de ajuste de onda e acessórios: ajustam parâmetros da forma de onda conforme requisitos de ensaio.
• Fonte de alimentação de carga com rectificação automática: fornece carregamento estável aos condensadores.

Principais áreas de aplicação

• Ensaios tipo e ensaios de fábrica de equipamentos de alta tensão (transformadores, GIS, buchas) de acordo com normas nacionais.
• Instituições de investigação e ensaio de energia, laboratórios de terceiros e universidades para investigação de materiais isolantes e verificação de equipamentos.
• Recepção e inspeção por amostragem em projetos de transmissão e subestações para avaliar a fiabilidade operacional a longo prazo.
• Ensaios de desempenho de dispositivos de proteção contra sobretensão (ex.: para-raios) em condições de impulso.

Perguntas frequentes

• Q1: Como proceder se os dados de ensaio não estiverem qualificados?
  A1: Verificar cablagem e eliminar interferências ambientais, depois repetir a medição. Se persistir, escalar para inspeção do equipamento.
• Q2: Pode testar equipamentos GIS?
  A2: Confirmar compatibilidade de interfaces e faixa; alguns GIS requerem adaptadores dedicados.
• Q3: É necessário descarregar após os ensaios?
  A3: Sim. Descarregar completamente o item testado com uma vara de descarga antes de remover as conexões.
• Q4: Pode ser utilizado perto de equipamentos energizados?
  A4: Não. Ligar apenas quando o equipamento testado estiver desligado, verificado e aterrado.
• Q5: Qual a autonomia da bateria?
  A5: Cerca de 4–6 horas de operação contínua com carga total; preparar baterias de reserva ou alimentação externa.
• Q6: A temperatura afeta as medições?
  A6: Sim. Utilizar entre 5 ℃ e 40 ℃; temperaturas extremas podem introduzir desvios.

Características / especificações técnicas

• Intervalo de tensão de carregamento: 0~800 kV; intervalo de trabalho: 10.0~800.0 kV; resolução 0,1 kV.
• Desvio de ajuste: ≤±1%; grau de instabilidade: ≤±1%.
• Tempo de carregamento: 30~180 s; resolução 1 s; atraso de alarme 2 s.
• Número de impulsos: 1~999 (configurável).
• Definições de proteção: sobrecorrente e sobretensão configuráveis; proteção de carga dinâmica selecionável.
• Conceito: circuito de baixa indutância, filtragem resistiva, controlo de carga por corrente constante e alto nível de automação.
