Testador Hipot portátil ZGF 200~400kV

de alta tensãoCC

Introdução do produto
O testador Hipot DC ZGF em configuração tipo split (200 kV / 300 kV / 400 kV) é composto por unidade de comando, cilindro(s) multiplicador(es) de tensão, anel corona e acessórios. Realiza ensaios de resistência a tensão CC e medições de corrente de fuga para pára‑raios tipo válvula e ZnO, transformadores de potência e cabos HV (35–500 kV).

Características técnicas e vantagens

• Saída DC estável usando multiplicador de tensão de alta frequência ou topologia inversora de frequência intermédia, reduzindo ripple e garantindo precisão de medição.
• Proteções integradas: sobretensão, sobrecorrente, arranque/fecho a zero e proteção de aterramento para operação segura em campo.
• Design split e portátil: unidade de controlo e cilindros separados para facilitar transporte e instalação; alguns modelos integram controlo, medição e proteção.

Âmbito de aplicação

• Testes de condutividade e referência de corrente em pára‑raios tipo válvula e ZnO (U1mA e 0.75U1mA).
• Testes de resistência DC e medição de corrente de fuga em transformadores de potência.
• Testes de resistência DC e medição de corrente de fuga em cabos e acessórios HV (35–500 kV).
• Ensaios de isolamento de materiais e componentes sob tensão CC (isoladores, buchas, condensadores).

Cenários de aplicação principais

• Verificação de desempenho de isolamento e manutenção em campo de equipamentos elétricos (transformadores, cubículos, etc.).
• Testes de aceitação e inspeções rotineiras de pára‑raios e avaliação de características não lineares de fuga.
• Ensaios de instalação e comissionamento de cabos: verificação da isolação principal, terminações e emendas.
• I&D e controlo de qualidade de materiais isolantes: deteção de descargas parciais e avaliações de perda dielétrica.
• Aplicações especiais: inspeção de linhas de contacto ferroviárias eletrificadas e verificação de isolamento em equipamentos de energias renováveis.

Detalhes do produto

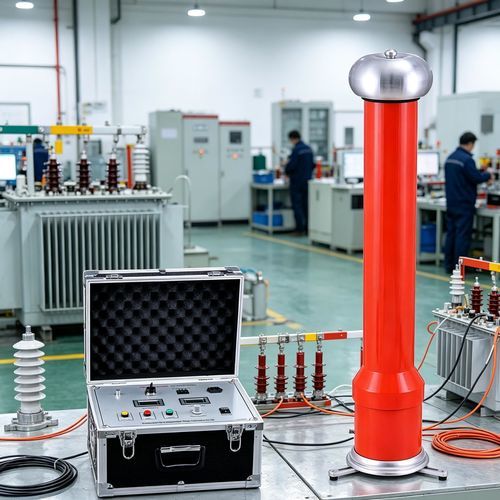

O kit inclui a caixa de controlo, um ou mais cilindros multiplicadores, anel corona, cabos de ligação e chassis transportável. A caixa de controlo oferece função one‑touch 0,75UDC/1 mA para ensaios ZnO e um seletor digital para proteção contra sobretensão. O design split facilita a montagem em campo.

Perguntas frequentes

• P: DC vs AC? R: DC fornece tensão contínua estável para ensaios DC; AC fornece tensão alternada para ensaios AC com métodos de avaliação diferentes.
• P: Precauções de segurança? R: Garantir aterramento confiável, utilizar EPI isolante (luvas, calçado), manter distâncias de segurança e operar com pessoal treinado e procedimentos de emergência.
• P: Como avaliar qualidade? R: Verificar estabilidade de saída, fator de ripple, capacidade de sobrecarga, isolamento e sensibilidade das proteções.
• P: Que materiais podem ser testados? R: Plásticos, borracha, cerâmica, papel impregnado de óleo e equipamentos HV como cabos e transformadores.

Especificações técnicas

• Variantes de modelo: 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Tensões nominais: 200 kV, 300 kV, 400 kV.
• Correntes nominais: 2 mA, 3 mA, 5 mA (consoante variante).
• Potências nominais: aprox. 400 W – 2000 W conforme modelo.
• Precisão tensão/corrente: ±(1,0% leitura + 2 dígitos). Ripple ≤0.5%.
• Estabilidade: alimentação ±10% → variação de saída ≤1%.
• Sobrecarga: tensão em vazio +10% máx por 10 min; corrente máxima de carga 1,25× Inom; carga capacitiva até 1,5× Inom.
• Alimentação: monofásica 50 Hz, 220 V ±10%.
• Regime: intermitente — carga nominal 30 min; 1,1× tensão nominal por 10 min.
• Ambiente: −10°C a +40°C; HR ≤85% a 25°C (sem condensação); altitude <1500 m.
• Físico: caixa controlo ≈5,5–10,8 kg; cilindro ≈8,7–33,5 kg; alturas duplas 970 / 1250 / 1650 mm conforme classe.
