Testador de isolamento XC/TC

segurançade segurança elétricade tensão

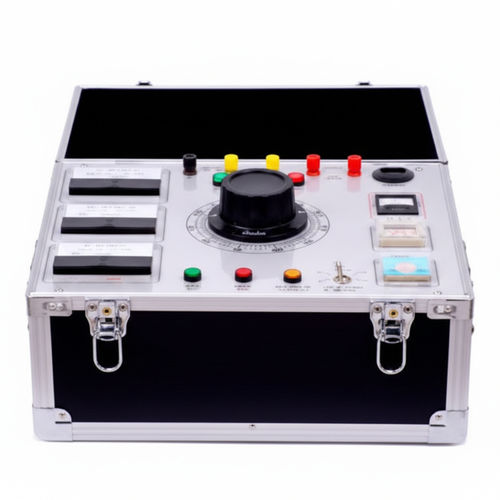

A console de controle (caixa/armário de controle) para transformadores de teste XC/TC é uma unidade auxiliar projetada para operação conveniente, fácil manutenção e confiabilidade em serviço de campo. Sua construção compacta e robusta a torna adequada para companhias de energia, grandes indústrias, metalurgia, usinas, ferrovias e departamentos de manutenção elétrica.

Parâmetros técnicos

• Temperatura ambiente: 0～40℃
• Altitude: < 100 m
• Humidade relativa: < 85%

Uso e manutenção

• 1. Na recepção, verificar se a fiação do circuito de controle principal está firme e se a escova do regulador de tensão tem bom contato.
• 2. Após longos períodos sem uso, medir a resistência de isolamento com megômetro de 500 V antes do uso; a resistência deve ser ≥ 0,5 MΩ.
• 3. A tensão de alimentação deve corresponder ao valor de entrada indicado na placa do gabinete.
• 4. O gabinete está equipado com proteção contra sobrecorrente, ajustada em fábrica para 80% da corrente nominal; em uso com baixa carga, reajustar de acordo com a corrente nominal do produto testado.
• 5. Após o uso, fechar a tampa do gabinete para manter o interior limpo.

Características do produto

• Monitoramento abrangente: exibição em tempo real da corrente de saída, tensão dos instrumentos, indicação de leitura zero, indicador de fechamento e estado de temporização.
• Proteção integrada: proteção contra sobrecorrente e temporizador automático para maior segurança.
• Temporização avançada: relé de tempo de nova geração com ampla faixa de temporização para configurações de ensaio flexíveis.
• Proteção precisa: relé de corrente de alta precisão que garante operação confiável e maior segurança para pessoal e equipamento.
• Design compacto: estrutura racional, reduzido espaço ocupado e construção leve para facilidade de transporte e operação.

Características / especificações técnicas

• Série / modelo: XC/TC
• Tipo de equipamento: gabinete/console de controle auxiliar para transformadores de teste XC/TC
• Aplicações: companhias de energia, grandes indústrias, metalurgia, usinas, ferrovias e departamentos de manutenção elétrica
