Painel de controle de potência

com tela TFTcompactodigital

Visão geral do produto

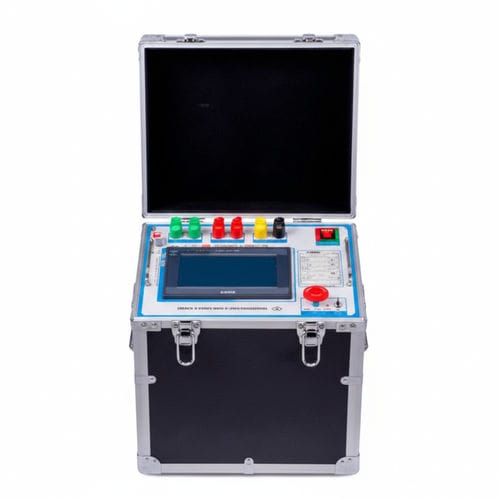

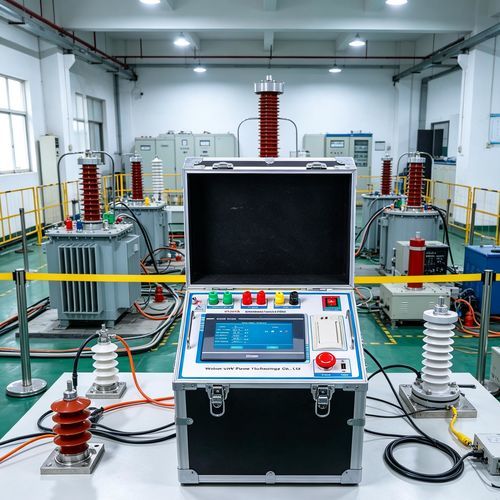

Este armário de controle para transformadores totalmente automático foi concebido para suportar ensaios de tensão de suporte em frequência de acordo com GB/T16927.1-2001. Integra placa de controlo e regulador de tensão num chassi compacto e móvel, adequado para testes repetíveis em oficina e em campo.

Parâmetros técnicos

• Capacidade: 3 kVA
• Tensão de entrada: 0–220 V
• Relação do transformador: 500:1 (configurável conforme transformador elevador)
• Tensão de saída: 0–250 V
• Tensão de medição (terminal do instrumento): 0–100 V
• Precisão de medição de tensão: 1,0 % FS ±3 dígitos
• Precisão de medição de corrente: 1,0 % FS ±3 dígitos
• Intervalo de temporização: 0–9999 s (modo longa duração disponível)
• Alimentação: AC 220 V ±10 %, 50 Hz ±2 Hz
• Ambiente de operação: 0–50 °C; humidade relativa ≤85 % RH

Características do produto

• Ecrã LCD de 7 polegadas de alta resolução que mostra tensão, corrente, tempo, estado do sistema e avisos em tempo real.
• Interface localizada para operação em campo.
• Controlo por botões táteis para configuração e operação seguras.
• Calibração digital que substitui potenciômetros para ajustes repetíveis em campo (protegida por palavra‑passe).
• Relações do transformador de ensaio programáveis (configuração por botões) para ensaios multivoltagem com uma única consola.
• Fluxo de trabalho orientado com prompts de estado para operação intuitiva sem manual.
• Modo Auto‑Timing: temporização automática à tensão alvo, visualização do resultado e reinício automático.
• Modo Manual: temporização iniciada pelo operador com reinício automático ao terminar o ensaio.
• Subida de tensão manual com deteção automática de limites e proteção contra sobretensão; velocidade configurável (por defeito 1 kV/s).
• Supressão híbrida hardware/software de ruído para estabilidade industrial e imunidade EMI.

Especificações adicionais e segurança

• Nome do modelo: GY Control Cabinet (Automatic)
• Interface: ecrã de 7 polegadas + botões táteis (suporte touchscreen conforme variante)
• Proteções: definições protegidas por palavra‑passe, proteção contra sobretensão, deteção automática de limites
• Mecânica: armário compacto e móvel, adequado para oficina e campo
• Conformidade: concebido para ensaios segundo GB/T16927.1-2001
