Testador de isolamento UHV-283

de corrente de fugade segurança elétricade tensão

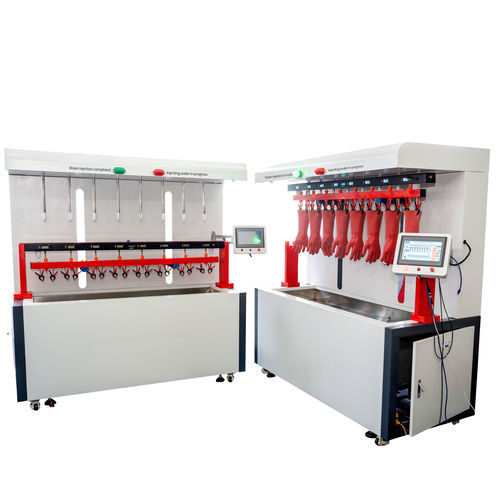

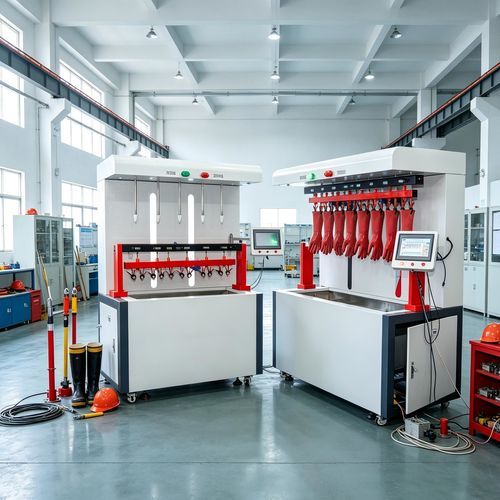

O UHV-283 é um equipamento totalmente automático de injeção de água para ensaios de resistência à tensão de isolantes em botas e luvas. Integra injeção automática controlada por PLC, painel HMI tátil para estado e parametrização e uma caixa de recolha alimentada por bateria de lítio com indicação percentual de carga.

Principais características

• Controlo por PLC que permite injeção de água com um único clique e elevação/inserção automática do bocal de injeção nas amostras.
• Caixa de recolha com bateria de lítio e indicação do nível de bateria em percentagem no ecrã.
• Interface homem‑máquina (HMI) com avisos de estado durante todo o ciclo e configuração de parâmetros por ecrã tátil.
• Sistema de circulação de água reciclada com bomba, válvula solenóide e motor de elevação; entrada para enchimento e saída para drenagem do depósito.
• Concebido para botas e luvas isolantes: a máquina de ensaio liga-se ao terminal HV e ao chassis através de ligações isolantes.

Instruções de injeção de água

• O bancada de ensaio é composto por duas partes: unidade automática de injeção de água e máquina de ensaio; a parte máquina liga-se ao terminal de alta tensão e ao chassis por ligações isolantes.
• A unidade de injeção inclui bomba de água, válvula solenóide e motor de elevação. Acarretar o chassis e ligar à alimentação AC 220V. Usar a entrada para encher e a saída para drenar o tanque.
• Ligar a mangueira ao ponto de entrada, abrir a válvula para encher o tanque e fechar quando terminar. Não deixar o enchimento sem vigilância para evitar transbordamentos.
• O sistema utiliza água reciclada. Com a alimentação ligada o sistema fica em standby. Pressionar o botão de teste de luvas/botas no painel: a unidade desce, insere o bocal na amostra, injeta até ao nível exigido e sobe automaticamente para a posição inicial.
• O ecrã tátil permite ajustar parâmetros; existe um botão de paragem de emergência no painel.

Instruções de carregamento

• Carregar a máquina antes de ensaios de alta tensão: inserir o carregador na tomada de carga e ligar 220V. Os indicadores "Charging" e "Battery Voltage" mostram o progresso; o indicador "Fully Charged" acende quando concluído. Tempo típico de carga: 2–8 horas.
• Se a bateria ficar muito tempo sem uso, executar um ciclo de carga/descarga a cada 1–2 meses para preservar a sua vida útil.

Características / especificações técnicas

• Modelo: UHV-283
• Intervalo de tensão de saída: AC 0 ~ 50 kV (controlo 0 ~ 250 V)
• Potência nominal de saída: 5 kVA
• Corrente de entrada do dispositivo: 0 ~ 20 A
• Intervalo de medição de corrente de fuga: 0 ~ 30.0 mA (opcional 0 ~ 50 mA)
• Precisão medição de corrente de fuga: 1% ± 3 dígitos
• Resolução de corrente de fuga: 0.01 mA
• Precisão medição de tensão: ≤1% do valor indicado ±0.1% do intervalo
• Precisão medição de corrente: ≤1% do valor indicado ±0.1% do intervalo
• Temporizador digital: 0 ~ 999 s
• Dimensões da consola: 1300 × 940 × 860 mm
• Dimensões da unidade de injeção: 1900 × 950 × 1860 mm
• Peso da consola: 50 kg
• Peso da unidade de injeção: 200 kg
