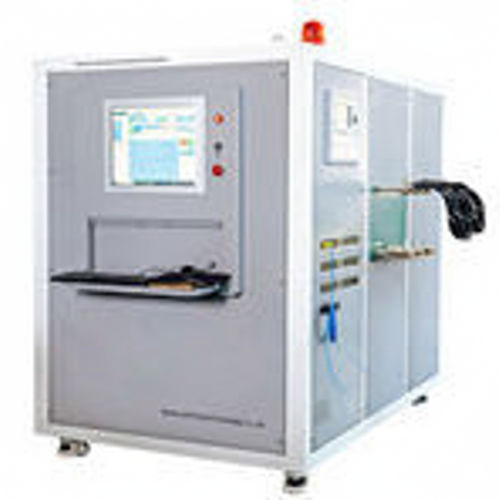

Aparelho de teste de temperatura DDL

totalmente automáticocontrolado por computadorde disjuntor

Visão geral

O dispositivo de ensaio de elevação de temperatura série DDL é um sistema de teste automatizado para aplicações de alta corrente. Destina-se a testes de elevação de temperatura em chaves de alta tensão e à depuração elétrica em locais de corrente elevada. O sistema integra controlo automático, medição e visualização de dados por software de PC, apresentando tensão de alimentação, corrente de saída e potência ativa com precisão de classe 0,5. A duração do ensaio e os avisos são programáveis para sequências sem vigilância.

Aplicações

• Testes de elevação de temperatura e depuração elétrica em centrais elétricas, subestações, fabricantes de equipamentos elétricos, institutos de investigação e laboratórios de ensaio.

Principais recursos

• Regulação automática de corrente: os desvios em relação à corrente definida são compensados automaticamente e separadamente.
• Controlo elétrico da subida/descida de tensão para regular a corrente de saída; precisão de controlo opcional.
• Função de proteção de arranque em zero para evitar arranques inseguros.
• Fonte de alimentação e corrente de saída mostradas por software de PC com precisão de classe 0,5; monitorização em tempo real da potência ativa.
• Tempo de ensaio programável de forma independente com função de lembrete/alarme.
• Projetado para operação intermitente/curto prazo e manutenção facilitada.

Especificações técnicas

• Tensão de entrada: Trifásica quatro fios AC 380 V
• Frequência nominal: 50 Hz
• Potência total do sistema: 189 kW
• Corrente total do sistema: 287 A
• Fator de potência do sistema: cosφ = 0,8
• Regulador de tensão por indução imerso em óleo — capacidade nominal: 63 kVA
• Regulador em banho de óleo — tensão de saída: 0–430 V
• Regulador em banho de óleo — corrente de saída: 0–166 A
• Distorção de forma de onda (regulador): ≤ 3%
• Tensão de partida (regulador): ≤ 1%
• Impedância de curto-circuito (regulador): ≤ 7%
• Boost de corrente tipo seco — capacidade nominal: 63 kVA
• Boost de corrente tipo seco — tensão de linha de saída: 10 V
• Boost de corrente tipo seco — corrente de saída: 0–6300 A
• Boost de corrente tipo seco — tensão de entrada nominal: 380 V
• Perda em vazio (boost): < 4%
• Corrente de entrada nominal (boost): 166 A
• Impedância de curto-circuito (boost): ≤ 5%
• Método de refrigeração (boost): tipo seco, refrigerado a ar

Precauções

• Ao abrir o armário, inspecione os componentes elétricos e pontos de contacto quanto a danos de transporte ou contactos defeituosos.
• Antes de usar, verifique o bom contacto de todos os aparelhos elétricos, com especial atenção às escovas/ contactos do regulador de tensão.
• Siga rigorosamente os procedimentos operacionais aplicáveis; é proibido o uso não autorizado ou sem supervisão qualificada.
• Armazene o equipamento em local bem ventilado, seco e sem gases corrosivos.
