Testador Hipot de alta tensão GTBCCCA
Guardar nos favoritos
Comparar
Características
- Especificações
- CC, CA, de alta tensão
Descrição
Visão geral
Parâmetros técnicos principais
Exemplo típico (5 kVA)
Variantes de modelo (seleção)
Caixa de controle / limites ambientais
Recursos
Aplicações
Resumo das especificações

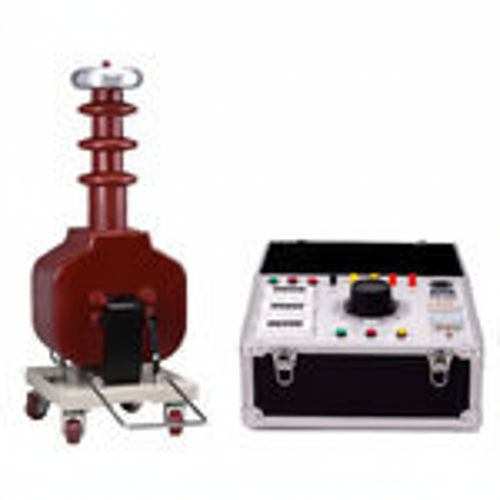

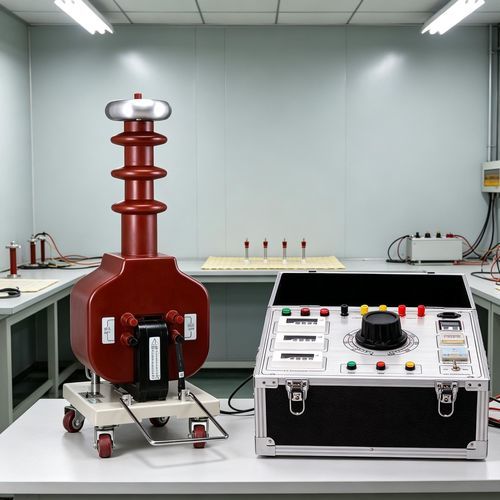

- Testador Hipot AC/DC tipo seco para verificação da rigidez dielétrica de equipamentos de média tensão. Capacidade nominal 5 kVA, visor digital e transformador do tipo seco, indicado para ambientes industriais, laboratoriais e concessionárias.
Parâmetros técnicos principais
- Tensão de impedância: ≤12%
- Forma de onda de saída: senoide (AC)
- Aumento da temperatura superficial: <55℃
- Corrente em vazio: <4%
Exemplo típico (5 kVA)
- Modelo 5/50 — Capacidade: 5 kVA; Tensão de entrada: 200 V ou 400 V; Tensão de saída: 50 kV AC; Corrente de saída: 100 mA; HV DC até 70 kV conforme configuração; Peso: 30 kg.
Variantes de modelo (seleção)
- 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
- 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
- 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
- 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
- 15/50 a 30/50 — capacidades até 30 kVA com correntes e pesos correspondentes
- 5/100, 10/100 … 30/100 — variantes com saída 100 kV AC e correntes/pesos ajustados
- Série TC (ex.: TC-10/220, TC-15/400) — variantes de maior potência com saídas até ~430 kV (ver tabela completa).
Caixa de controle / limites ambientais
- Temperatura de operação (caixa de controle): 0 ～ 40℃
- Altitude: < 2000 m
- Umidade relativa: < 85%
Recursos
- Transformador de ensaio HV tipo seco (sem manutenção) para uso prolongado.
- Display digital para monitoramento e controle precisos dos parâmetros de teste.
- Projeto que minimiza corona e queda de tensão; ampla margem de tensão para estabilidade.
- Materiais isolantes modernos que reduzam dimensões e peso.
Aplicações
- Testes de rigidez dielétrica (hipot) em equipamentos de média tensão.
- Controle de qualidade em produção, ensaios laboratoriais e manutenção em concessionárias.
- Diagnósticos rotineiros e testes de aceitação de transformadores, painéis, cabos e componentes.
Resumo das especificações
- Série: GTB
- Capacidade nominal de exemplo: 5 kVA (GTB 5kVA); outras capacidades disponíveis conforme tabela.
- Saídas: AC e DC (AC em senoide)
- Tensão de impedância ≤12%; aumento de temperatura superficial <55℃; corrente em vazio <4%
- Faixa ambiental da caixa de controle: 0–40℃, altitude <2000 m, UR <85%
- Documentação: manual do usuário e certificado de calibração disponíveis mediante solicitação.
