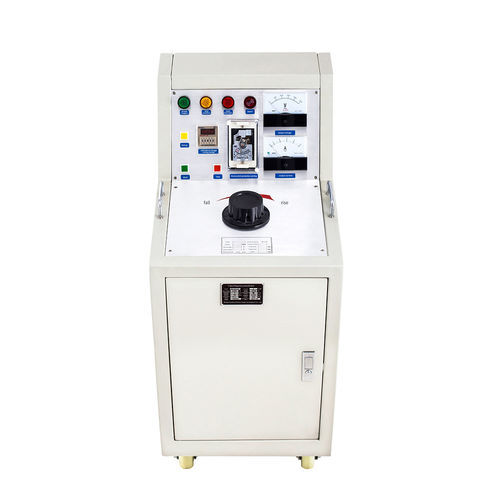

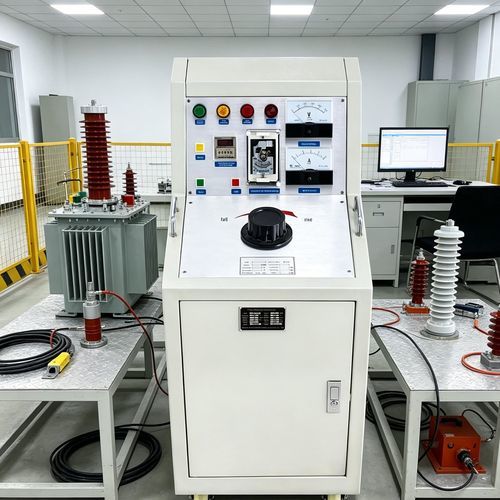

Testador Hipot de alta tensão SBF

CAde conformidade elétricamultiponto

Resumo do produto
O Testador SBF de tensão suportável por indução de tripla frequência (tester / gerador de alta tensão) é uma unidade tipo transformador desenvolvida para ensaios por indução em transformadores de tensão, ensaios com divisão de fase em transformadores de potência e ensaios de indução em enrolamentos de motores e pequenos transformadores. Adota estrutura magnética de três núcleos e cinco colunas, com o núcleo operando acima da saturação para produzir as características de indução necessárias. Desenvolvido com referência à GB311‑61 e aos códigos preventivos de ensaios para equipamentos elétricos. Também pode ser usado como fonte de alimentação de curta duração a 150 Hz para montagens de ensaio.

Aplicações

• Ensaios de suportabilidade por indução com duplicação de frequência para transformadores de tensão (comum em ensaios de VT em cascata 35–220 kV).
• Ensaios de divisão de fase e duplicação de frequência para transformadores de potência.
• Ensaios por indução para outros produtos elétricos com bobinas e testes em enrolamentos de motores e pequenos transformadores.

Parâmetros técnicos

• Tensão de entrada: trifásica 380 V, 50 Hz.
• Tensões de saída (monofásicas, 150 Hz): 300 V / 500 V / 800 V / 1000 V (para tensões superiores é necessário transformador elevador externo).
• Capacidade de saída: 20% da capacidade nominal do produto (uso de curta duração).
• Distorção harmónica: <5%–8%.
• Tempo de funcionamento em vazio permitido: ≤5 minutos.
• Duração típica do ensaio à tensão nominal: 40 segundos.

Principais características

• Estrutura de três núcleos e cinco colunas com núcleo a operar acima da saturação para conseguir a função de indução em ensaios de duplicação de frequência.
• Permite avaliar a resistência de isolamento principal e secundária e realizar ensaios de indução em enrolamentos de motores e pequenos transformadores.
• Pode servir como fonte de alimentação de curta duração a 150 Hz para ensaios específicos.

Normas e especificações técnicas

• Referências: GB311‑61 e códigos preventivos de ensaios para equipamentos elétricos.
• Modelo/série: SBF.
• Fabricante: Wuhan UHV.
• Usos principais: ensaios AC de tensão suportável para transformadores de tensão em cascata 35–220 kV; ensaios de indução em enrolamentos de motores e pequenos transformadores; fonte 150 Hz de curta duração para testes.
• Entrada: 3×380 V, 50 Hz.
• Saídas: 300/500/800/1000 V monofásico @150 Hz (elevação por transformador externo, se necessário).
• Capacidade de saída: 20% da capacidade nominal.
• Distorção harmónica: <5%–8%.
• Limite de operação em vazio: ≤5 minutos; duração do ensaio à tensão nominal: tipicamente 40 segundos.
