Testador Hipot de alta tensão YDQ Digital

CCCA

Visão geral

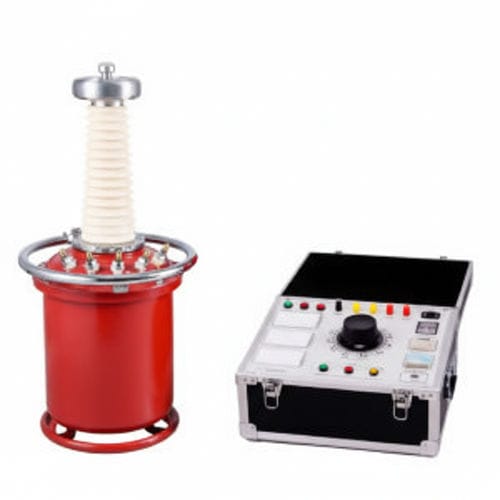

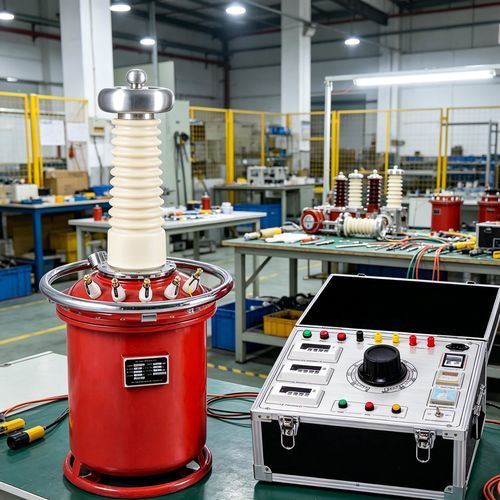

O YDQ Digital Display 5 kVA AC Hipot Test Set é uma unidade de ensaio de alta tensão com monitorização digital, projetada para testes de resistência dielétrica em CA em equipamentos elétricos de porte médio. Destinado ao controlo de qualidade e manutenção em ambientes industriais e de serviços públicos, apresenta construção sem óleo para reduzir a manutenção.

Parâmetros técnicos

• Classe de tensão: 10 kV – 300 kV
• Intervalo de capacidade: 1 – 500 kVA
• Tensão de impedância: ≤ 8 %
• Corrente em vazio: < 7 %
• Tipos / modos de produto: CA; CA & CC; cascata CA; cascata CA-CC

Especificações principais (modelos disponíveis / exemplos)

• YDQ-1.5/50 — Capacidade: 1.5 kVA; HV: 50 kV; Corrente HV: 30 mA; Entrada: 200 V / 7.5 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Capacidade: 3 kVA; HV: 50 kV; Corrente HV: 60 mA; Entrada: 200 V / 15 A; Relação: 500; Aumento temp.: 10 ℃
• YDQ-5/50 — Capacidade: 5 kVA; HV: 50 kV; Corrente HV: 100 mA; Entrada: 200 V / 25 A; Relação: 500; Aumento temp.: 10 ℃
• YDQ-10/50 — Capacidade: 10 kVA; HV: 50 kV; Corrente HV: 200 mA; Entrada: 200 V / 50 A; Relação: 500; Aumento temp.: 10 ℃
• YDQ-20/50 — Capacidade: 20 kVA; HV: 50 kV; Corrente HV: 400 mA; Entrada: 200 V / 53 A; Relação: 500; Aumento temp.: 10 ℃
• YDQ-50/50 — Capacidade: 50 kVA; HV: 50 kV; Corrente HV: 1000 mA; Entrada: 400 V / 132 A; Relação: 500; Aumento temp.: 10 ℃
• Exemplos abrangem variantes até 150 kV, 200 kV e 300 kV (ex. YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300) cobrindo capacidades até 300 kVA — ver tabela de modelos para valores por referência.

Características

• Formato compacto e peso reduzido para manuseio em campo
• Construção sem óleo que reduz manutenção e contaminação
• Adequado para ensaios em campo em condições climáticas adversas
• Resistência dielétrica superior às soluções com óleo e mínima corona

Características / especificações técnicas

• Série / modelo: YDQ
• Display: monitorização digital para supervisão do ensaio
• Capacidades disponíveis: 1 — 300 kVA (dependendo do modelo)
• Intervalo HV: 10 kV — 300 kV
• Modos de ensaio suportados: CA, CA & CC, cascata CA, cascata CA-CC
• Tensão de impedância ≤ 8 %; corrente em vazio < 7 %
