Testador Hipot CA YDJ

CCde óleos isolantesde alta tensão

Introdução do produto

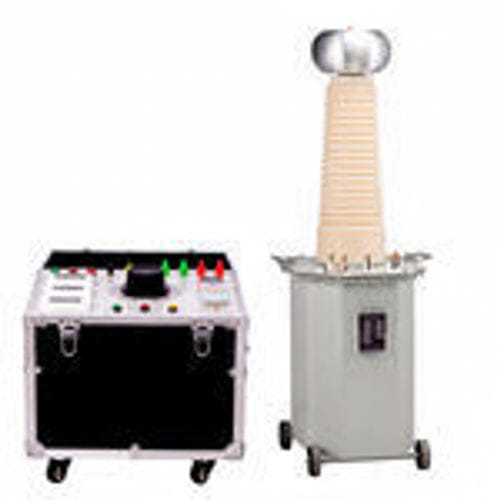

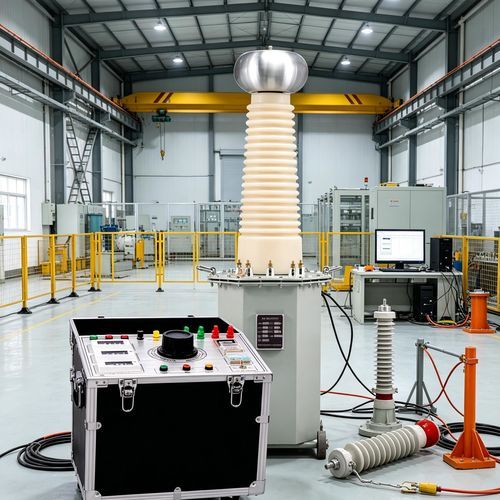

O Testador Hipot AC/DC YDJ 10 kVA com visor digital e transformador imerso em óleo é um sistema de ensaio de alta capacidade para testes de rigidez dielétrica em transformadores de potência, cabos longos e outros equipamentos de alta tensão. Classificado em 10 kVA, com isolamento em óleo e monitorização digital, realiza ensaios de sobretensão AC e DC com controlo automatizado e registo de dados para laboratórios, controlo de qualidade de fabricantes e comissionamento de redes.

Características do produto

• Isolamento imerso em óleo e refrigeração por circulação de óleo para maior rigidez dielétrica e dissipação térmica.
• Visor digital e controlo automático para ajuste preciso de tensão/corrente, monitorização e registo de ensaios.
• Anel de corona e geometria de isolamento controlada para minimizar descargas parciais.
• Várias variantes de capacidade e tensão disponíveis para corresponder aos requisitos de campo e laboratório.

Vantagens

• Saída de alta tensão estável adequada para ensaios em equipamentos de média e alta tensão.
• Dissipação térmica eficaz para ensaios de longa duração através da circulação de óleo.
• Configuração escalável: operação em unidade única ou ligação em série/paralela para maior tensão ou capacidade.
• Tanque selado e opções de design à prova de explosão reduzem manutenção e riscos operacionais.

Principais cenários de aplicação

• Sistema de energia: ensaios de tensão de suporte AC para disjuntores, seccionadores e transformadores de corrente.
• Teste de cabos: pré-testes de elevação para cabos de alta tensão antes de ensaios DC ou de ressonância em série.
• Teste de materiais isolantes: ensaios de ruptura dielétrica de placas isolantes, revestimentos e silicone em laboratórios e QC de produção.

Perguntas frequentes

• É possível ligar as unidades em cascata para atingir tensões mais altas? — Sim. Vários transformadores de teste imersos em óleo podem ser ligados em cascata para alcançar saídas ultra-altas para GIS, cabos longos e grandes transformadores.
• Que óleo isolante é utilizado? — Óleo isolante de transformador de alto grau; opções ecológicas disponíveis mediante pedido.
• Com que frequência o óleo deve ser substituído? — Recomenda-se inspeção periódica e teste de rigidez dielétrica do óleo; a frequência de substituição depende das condições de operação.

Parâmetros técnicos
Modelo | Capacidade (kVA) | Alta tensão (kV) | Corrente de alta tensão (mA) | Tensão de entrada (V) | Corrente de entrada (A) | Relação | Aumento temp ℃ (30 min)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Características / especificações

• Série: YDJ, variantes disponíveis de 3 kVA a 300 kVA e até 300 kV conforme o modelo.
• Modos de ensaio: tensão resistente AC e DC com monitorização digital e registo automático de dados.
• Refrigeração/isolamento: imersão em óleo com circulação para dissipação térmica e maior rigidez dielétrica.
• Aplicações: laboratórios de alta tensão, controlo de qualidade de fabricantes, comissionamento, ensaios de cabos e materiais isolantes.
