Testador Hipot de alta tensão GTB

CCCAportátil

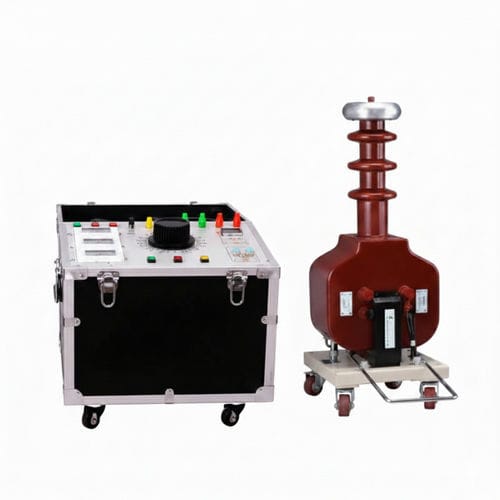

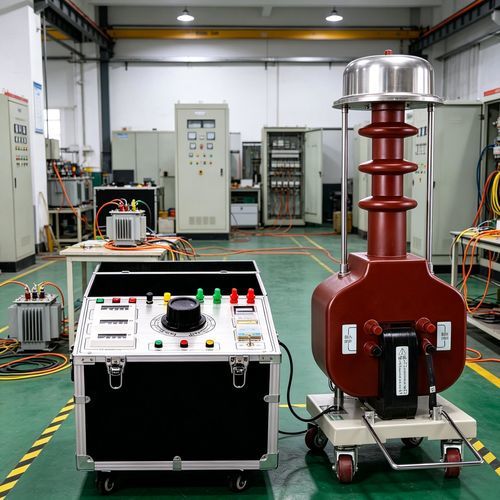

O GTB Digital Display é um testador Hipot AC/DC do tipo seco com saída de ensaio de 10 kVA e controlo digital, concebido para ensaios de resistência dielétrica em transformadores de potência, cabos e outros equipamentos de alta tensão. O isolamento em seco reduz manutenção e oferece operação estável, adequado para laboratórios de alta tensão e bancadas de ensaio industriais.

Funções e aplicações principais

• Ensaios Hipot em corrente alternada (AC) e contínua (DC) para verificação da resistência dielétrica.
• Design do tipo seco (sem óleo) para menor manutenção e maior estabilidade.
• Ecrã digital e controlo preciso para regulação simples de tensão e corrente.
• Destinado a laboratórios de alta tensão e testes industriais de transformadores de potência, cabos e componentes de alta tensão.

Parâmetros técnicos extraídos da ficha

• Tensão de impedância: ≤ 12%
• Forma de onda de saída: senoidal
• Aumento de temperatura superficial: < 55 ℃
• Corrente em vazio: < 4%

Modelos e especificações (excerto das tabelas)

• Exemplos de capacidades/configurações: 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (combinações de kVA/kV e corrente de saída).
• Opções de entrada: 200 V ou 400 V (consoante o modelo).
• Tensões de saída típicas listadas: 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (consoante o modelo).
• Exemplos de correntes de saída: 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (consoante o modelo).
• Referências de modelo exemplo: XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (cada modelo tem valores específicos nas tabelas).

Notas operacionais (caixa de controlo)

• Temperatura ambiente da caixa de controlo: 0 ～ 40 ℃
• Altitude de operação: < 2000 m
• Humidade relativa: < 85%

Características / especificações técnicas

• Capacidade nominal apresentada: 10 kVA (modelo ilustrativo GTB Digital Display 10kVA).
• Tipo: testador Hipot AC/DC tipo seco com ecrã digital.
• Ecrã/controlo: ecrã digital e controlo manual/por consola conforme o modelo.
• Saída CC de alta tensão (valores exemplo): até 430 kV em algumas variantes (dependendo do modelo).
• Peso indicativo: varia com o modelo (exemplos nas tabelas: 15 kg, 20 kg, 30 kg, 40 kg, 50 kg até ~160 kg consoante o modelo).
• Forma de onda de saída: senoidal.
• Tensão de impedância: ≤ 12%.
• Corrente em vazio: < 4%.
• Elementos de projeto: transformador de ensaio de alta tensão com materiais selecionados para estabilidade, baixa corona e bom desempenho de isolamento; novos materiais isolantes reduzem dimensão e peso (conforme ficha).
