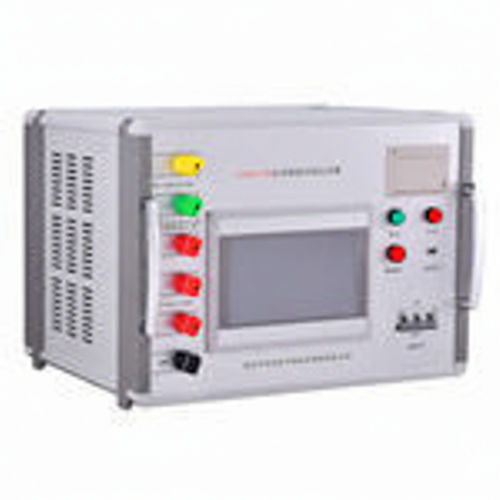

Testador de tensão DBF series

frequênciade rigidez dielétricapara equipamento elétrico

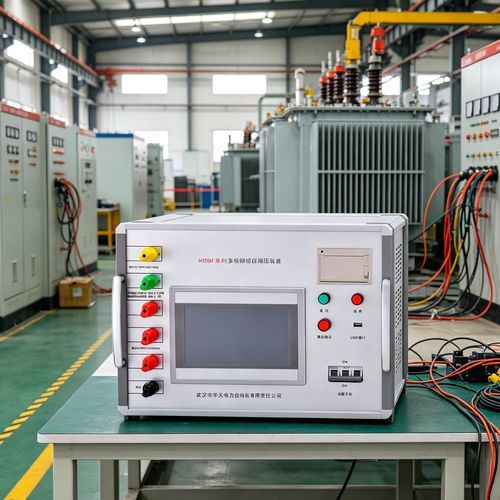

O testador DBF de tensão suportável por indução multifrequencial é projetado para ensaios de rigidez dielétrica por indução em transformadores e indutores mútuos. É portátil, fácil de operar e disponível em várias potências para testes no local.

Principais funcionalidades

• Funções de proteção: sobretensão, sobrecorrente, partida em posição zero e proteção contra flashover; limites de sobretensão/sobrecorrente configuráveis pelo usuário e proteção contra flashover para proteger a amostra.
• Design leve, adequado para uso em campo.
• Modos de operação automático e manual selecionáveis para aumentar a produtividade dos testes.
• Armazenamento de dados e impressão remota; identificação numérica dos testes para recuperação fácil.
• Plataforma modular baseada em DSP que permite expansão de funções e atualizações de software; interface homem‑máquina amigável.

Manutenção e reparos

• Antes do uso: inspecionar o equipamento quanto a danos externos, verificar o funcionamento do display LCD e das saídas; limpar bornes corroídos ou envelhecidos antes do uso.
• Após cada ensaio: limpar cabos e bornes, desligar e desconectar a alimentação; armazenar em local seco, sem poeira, ventilado e sem gases corrosivos.

Transporte e armazenamento

• No transporte, utilizar a embalagem de madeira e amortecedores do fabricante sempre que possível para evitar danos; não empilhar sem embalagem adequada.
• Com a caixa da empresa, empilhamento máximo: duas camadas; durante transporte e armazenamento, o painel de controle deve ficar voltado para cima.
• Armazenar em ambiente interno, seco, sem poeira, ventilado e não corrosivo; colocar material anti‑umidade sob o equipamento para evitar condensação.

Especificações técnicas

• Capacidade: 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Tensão de entrada: CA trifásica, 380 V ± 10%
• Frequência da rede: 50 Hz / 60 Hz
• Tensão de saída: 0–400 V (pode ser aumentada com transformador elevador opcional)
• Frequência de saída: 50 Hz, 100 Hz, 150 Hz, 200 Hz; personalizável 20–300 Hz
• Resolução de tensão: 0,01 V
• Resolução de corrente: 0,1 A
• Precisão de tensão: ±1%
• Precisão de corrente: ±1%
• Distorção de forma de onda: <3%
• Dimensões aprox. (C × L × A): 500–700 mm × 350–500 mm × 360–630 mm
• Peso: 21 kg – 75 kg
