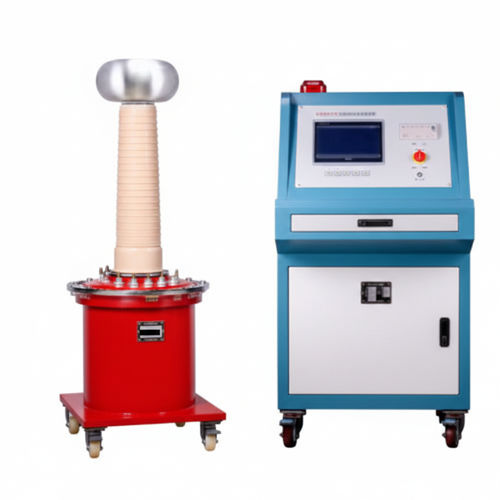

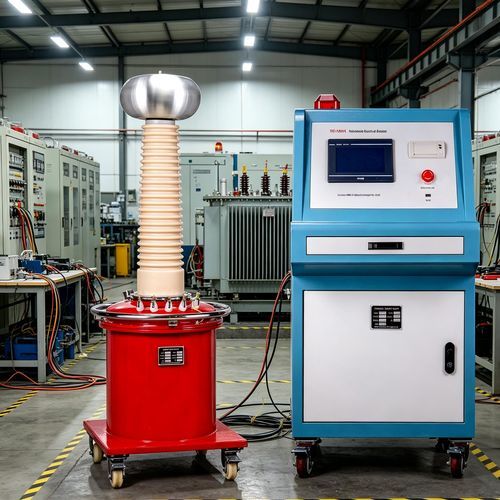

Testador Hipot de alta tensão YDQ series

CCCA

Conjunto de teste hipot inflável YDQ para ensaios AC/DC de alta tensão, projetado para testes em equipamentos elétricos e testes preventivos. Substitui transformadores de teste tradicionais (a óleo/secos) oferecendo menor volume, menor peso e funcionalidades ampliadas.

Parâmetros técnicos

• Classe de tensão: 10kV - 300kV
• Faixa de capacidade: 1 - 500 kVA
• Tensão de impedância: ≤ 8%
• Corrente sem carga: < 7%
• Tipo de produto: AC, AC & DC, cascata AC, cascata AC-DC

Apelidos / denominações

• Conjunto de teste de alta tensão
• Transformador de teste
• Conjunto de teste hipot

Recursos

• Tamanho pequeno e peso leve.
• Projeto limpo, sem óleo e livre de manutenção.
• Resistente a impactos climáticos severos, permitindo testes em campo.
• Rigidez dielétrica significativamente maior que o tipo a óleo; emissão de corona mínima.

Especificações principais (modelos YDQ)

• YDQ-1.5/50 — Capacidade: 1.5 kVA; AT: 50 kV; Corrente alta tensão: 30 mA; Tensão de entrada: 200 V; Corrente de entrada: 7.5 A; Razão: 500; Aumento de temperatura (30 min): 10 ℃
• YDQ-3/50 — Capacidade: 3 kVA; AT: 50 kV; Corrente alta tensão: 60 mA; Tensão de entrada: 200 V; Corrente de entrada: 15 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-5/50 — Capacidade: 5 kVA; AT: 50 kV; Corrente alta tensão: 100 mA; Tensão de entrada: 200 V; Corrente de entrada: 25 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-10/50 — Capacidade: 10 kVA; AT: 50 kV; Corrente alta tensão: 200 mA; Tensão de entrada: 200 V; Corrente de entrada: 50 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-20/50 — Capacidade: 20 kVA; AT: 50 kV; Corrente alta tensão: 400 mA; Tensão de entrada: 400 V; Corrente de entrada: 53 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-30/50 — Capacidade: 30 kVA; AT: 50 kV; Corrente alta tensão: 600 mA; Tensão de entrada: 400 V; Corrente de entrada: 79 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-50/50 — Capacidade: 50 kVA; AT: 50 kV; Corrente alta tensão: 1000 mA; Tensão de entrada: 400 V; Corrente de entrada: 12 A; Razão: 500; Aumento de temperatura: 10 ℃
• YDQ-5/100 — Capacidade: 5 kVA; AT: 100 kV; Corrente alta tensão: 50 mA; Tensão de entrada: 200 V; Corrente de entrada: 25 A; Razão: 1000; Aumento de temperatura: 10 ℃
• YDQ-10/100 — Capacidade: 10 kVA; AT: 100 kV; Corrente alta tensão: 100 mA; Tensão de entrada: 100 V; Corrente de entrada: 50 A; Razão: 1000; Aumento de temperatura: 10 ℃
• YDQ-20/100 — Capacidade: 20 kVA; AT: 100 kV; Corrente alta tensão: 200 mA; Tensão de entrada: 200 V; Corrente de entrada: 53 A; Razão: 1000; Aumento de temperatura: 10 ℃
• YDQ-30/100 — Capacidade: 30 kVA; AT: 100 kV; Corrente alta tensão: 300 mA; Tensão de entrada: 300 V; Corrente de entrada: 80 A; Razão: 1000; Aumento de temperatura: 10 ℃
• YDQ-50/100 — Capacidade: 50 kVA; AT: 100 kV; Corrente alta tensão: 500 mA; Tensão de entrada: 500 V; Corrente de entrada: 132 A; Razão: 1000; Aumento de temperatura: 10 ℃
• YDQ-20/150 — Capacidade: 20 kVA; AT: 150 kV; Corrente alta tensão: 133 mA; Tensão de entrada: 400 V; Corrente de entrada: 53 A; Razão: 1500; Aumento de temperatura: 10 ℃
• YDQ-30/150 — Capacidade: 30 kVA; AT: 150 kV; Corrente alta tensão: 200 mA; Tensão de entrada: 400 V; Corrente de entrada: 80 A; Razão: 1500; Aumento de temperatura: 10 ℃
• YDQ-50/150 — Capacidade: 50 kVA; AT: 150 kV; Corrente alta tensão: 333 mA; Tensão de entrada: 500 V; Corrente de entrada: 132 A; Razão: 1500; Aumento de temperatura: 10 ℃
• YDQ-100/150 — Capacidade: 100 kVA; AT: 150 kV; Corrente alta tensão: 667 mA; Tensão de entrada: 400 V; Corrente de entrada: 263 A; Razão: 1500; Aumento de temperatura: 10 ℃
• YDQ-50/200 — Capacidade: 50 kVA; AT: 200 kV; Corrente alta tensão: 250 mA; Tensão de entrada: 400 V; Corrente de entrada: 132 A; Razão: 2000; Aumento de temperatura: 10 ℃
• YDQ-100/200 — Capacidade: 100 kVA; AT: 200 kV; Corrente alta tensão: 500 mA; Tensão de entrada: 400 V; Corrente de entrada: 263 A; Razão: 2000; Aumento de temperatura: 10 ℃
• YDQ-150/200 — Capacidade: 150 kVA; AT: 200 kV; Corrente alta tensão: 750 mA; Tensão de entrada: 400 V; Corrente de entrada: 395 A; Razão: 2000; Aumento de temperatura: 10 ℃
• YDQ-200/200 — Capacidade: 200 kVA; AT: 200 kV; Corrente alta tensão: 1000 mA; Tensão de entrada: 400 V; Corrente de entrada: 526 A; Razão: 2000; Aumento de temperatura: 10 ℃
• YDQ-300/200 — Capacidade: 300 kVA; AT: 200 kV; Corrente alta tensão: 1500 mA; Tensão de entrada: 400 V; Corrente de entrada: 790 A; Razão: 2000; Aumento de temperatura: 10 ℃
• YDQ-50/300 — Capacidade: 50 kVA; AT: 300 kV; Corrente alta tensão: 170 mA; Tensão de entrada: 400 V; Corrente de entrada: 132 A; Razão: 3000; Aumento de temperatura: 10 ℃
• YDQ-100/300 — Capacidade: 100 kVA; AT: 300 kV; Corrente alta tensão: 333 mA; Tensão de entrada: 400 V; Corrente de entrada: 263 A; Razão: 3000; Aumento de temperatura: 10 ℃
• YDQ-150/300 — Capacidade: 150 kVA; AT: 300 kV; Corrente alta tensão: 500 mA; Tensão de entrada: 400 V; Corrente de entrada: 395 A; Razão: 3000; Aumento de temperatura: 10 ℃
• YDQ-200/300 — Capacidade: 200 kVA; AT: 300 kV; Corrente alta tensão: 667 mA; Tensão de entrada: 400 V; Corrente de entrada: 526 A; Razão: 3000; Aumento de temperatura: 10 ℃
• YDQ-300/300 — Capacidade: 300 kVA; AT: 300 kV; Corrente alta tensão: 1000 mA; Tensão de entrada: 400 V; Corrente de entrada: 790 A; Razão: 3000; Aumento de temperatura: 10 ℃

Caractéristiques / spécifications techniques

• Classe de tensão: 10kV–300kV
• Faixa de capacidade: 1–500 kVA
• Tensão de impedância: ≤ 8%
• Corrente sem carga: < 7%
• Modos de saída: AC, AC & DC, cascata AC, cascata AC-DC
• Modelos disponíveis: YDQ series (lista de modelos e parâmetros detalhados acima)
