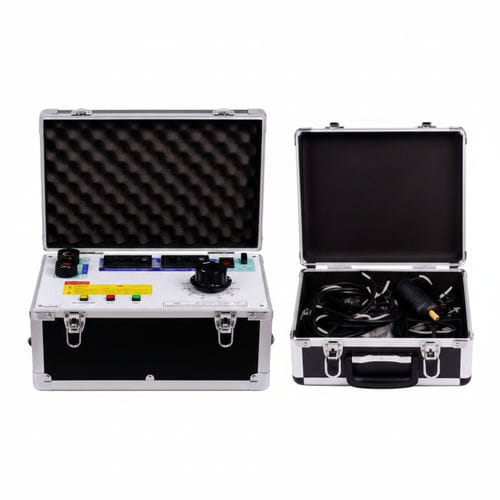

Aparelho de teste por injeção primária DDG-1000A

de correntede curto-circuitoautomático

O DDG-1000A é um conjunto de ensaio injetor de corrente primária projetado para gerar correntes elevadas e fornecer uma fonte de corrente para ensaios de segurança, calibração e experiências em laboratório em sistemas de energia.

Visão geral do produto

• Tipo de dispositivo: injetor de corrente primária / gerador de grande corrente (amplificador de corrente / fonte de corrente).
• Finalidade: simular e fornecer condições de corrente extrema (curto-circuito, subida de temperatura) para ensaios, calibração e investigação.
• Capacidade típica: correntes de saída dependentes do modelo de 500 A a 10 000 A; exemplo DDG-1000: 1000 A, 6 kVA.

Recursos principais

• Dois amperímetros para monitorização em faixas amplas de corrente.
• Autotransformador ajustável para regulação fina da saída.
• Indicadores de estado e controle por botões para operação direta.
• Opções de construção integral ou separável (fission) para facilitar transporte e manuseio.

Aplicações principais

• Ensaio de estabilidade térmica e dinâmica de disjuntores, interruptores e contactores.
• Calibração e ensaio de relação de transformadores de corrente (CT).
• Testes de subida de temperatura em barramentos, buchas e terminações de cabos.
• Configuração e verificação de dispositivos de proteção por relés.
• Pesquisa científica e experiências laboratoriais que requerem fontes de corrente elevadas.

Parâmetros técnicos (exemplos da série)

• DDG-500 — Capacidade: 3 kVA; V1: 220 V; A1: 15 A; V2: 6 V; A2: 500 A; Dimensões (mm): 430×338×550; Peso: 48 kg; Estrutura: integral.
• DDG-1000 — Capacidade: 6 kVA; V1: 220 V; A1: 27 A; V2: 6 V; A2: 1000 A; Dimensões (mm): 500×380×600; Peso: 80 kg; Estrutura: integral.
• DDG-2500 — Capacidade: 15 kVA; V1: 380 V; A1: 39,5 A; V2: 6 V; A2: 2500 A; Dimensões (mm): 600×430×790; Peso: 145 kg; Estrutura: integral.
• DDG-4000 — Capacidade: 24 kVA; V1: 380 V; A1: 63 A; V2: 6 V; A2: 4000 A; Dimensões (mm): 640×450×820; Peso: 180 kg; Estrutura: integral / separável.
• DDG-5000 — Capacidade: 30 kVA; V1: 380 V; A1: 79 A; V2: 6 V; A2: 5000 A; Dimensões (mm): 600×430×900 e 300×500×500 (opção separável); Peso: 145 e 135 kg; Estrutura: separável.
• DDG-6000 — Capacidade: 36 kVA; V1: 380 V; A1: 95 A; V2: 6 V; A2: 6000 A; Dimensões (mm): 600×430×900 e 300×500×500; Peso: 150 e 140 kg; Estrutura: separável.
• DDG-8000 — Capacidade: 48 kVA; V1: 380 V; A1: 126 A; V2: 6 V; A2: 8000 A; Dimensões (mm): 600×450×950 e 350×550×550; Peso: 180 kg; Estrutura: separável.
• DDG-10000 — Capacidade: 60 kVA; V1: 380 V; A1: 158 A; V2: 6 V; A2: 10000 A; Dimensões (mm): 800×600×1100 e 380×550×600; Peso: 200 kg; Estrutura: separável.

Recursos / especificações técnicas

• Intervalo de corrente de saída: correntes secundárias típicas de 500 A a 10 000 A dependendo do modelo.
• Alimentação primária: normalmente 220 V ou 380 V dependendo do modelo; kVA nominal variável.
• Referência secundária: V2 tipicamente 6 V para ligação do injetor.
• Construção: variantes integral (unidade única) ou separável (fission) para facilitar transporte.
• Controlo e segurança: dois amperímetros, autotransformador ajustável, indicadores de estado e botões de comando.
