Testador Hipot CC YDJ

de óleos isolantesCA

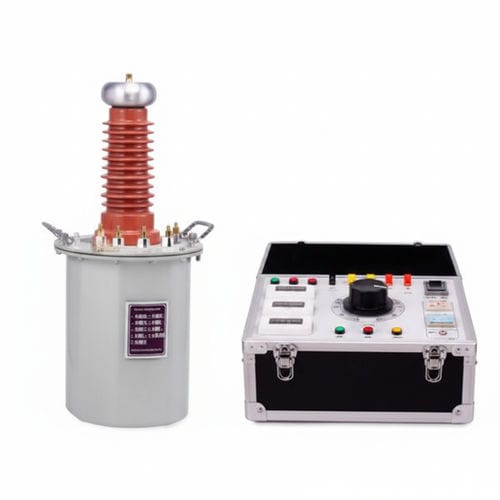

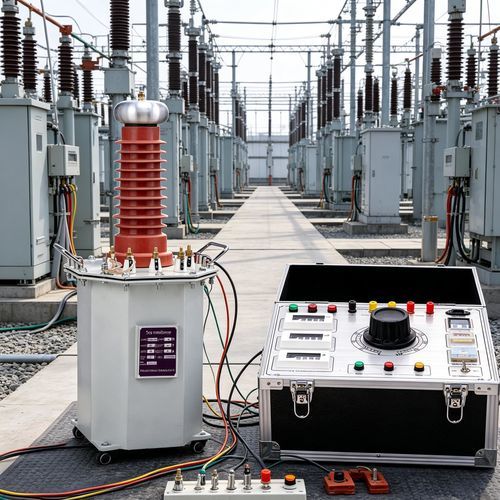

O conjunto de teste Hipot CA/CC imerso em óleo YDJ com visor digital de 5kVA é um sistema de teste elétrico fiável que combina a tecnologia tradicional de isolamento imerso em óleo com um controlo digital moderno. Esta unidade com capacidade de 5kVA fornece testes precisos de resistência dieléctrica AC/DC para equipamento de média tensão, oferecendo um desempenho estável e medições precisas para aplicações industriais e laboratoriais que requerem uma validação robusta de alta tensão. Parâmetros técnicos (modelos YDJ)

• YDJ-1.5/50 - Capacidade: 1,5 kVA; Alta Tensão: 50 kV; Alta Corrente: 30 mA; Entrada de Baixa Tensão: 200 V / 7,5 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-3/50 - Capacidade: 3 kVA; Alta Tensão: 50 kV; Alta Corrente: 60 mA; Entrada de Baixa Tensão: 200 V / 15 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-5/50 - Capacidade: 5 kVA; Alta Tensão: 50 kV; Alta Corrente: 100 mA; Entrada de Baixa Tensão: 200 V / 25 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-10/50 - Capacidade: 10 kVA; Alta Tensão: 50 kV; Alta Corrente: 200 mA; Entrada de Baixa Tensão: 200 V / 50 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-20/50 - Capacidade: 20 kVA; Alta Tensão: 50 kV; Alta Corrente: 400 mA; Entrada de Baixa Tensão: 380 V / 53 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-30/50 - Capacidade: 30 kVA; Alta Tensão: 50 kV; Alta Corrente: 600 mA; Entrada de Baixa Tensão: 380 V / 79 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-50/50 - Capacidade: 50 kVA; Alta Tensão: 50 kV; Alta Corrente: 1000 mA; Entrada de Baixa Tensão: 380 V / 12 A; Relação: 500; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-5/100 - Capacidade: 5 kVA; Alta Tensão: 100 kV; Alta Corrente: 50 mA; Entrada de Baixa Tensão: 200 V / 25 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-10/100 - Capacidade: 10 kVA; Alta Tensão: 100 kV; Alta Corrente: 100 mA; Entrada de Baixa Tensão: 200 V / 50 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-20/100 - Capacidade: 20 kVA; Alta Tensão: 100 kV; Alta Corrente: 200 mA; Entrada de Baixa Tensão: 380 V / 53 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-30/100 - Capacidade: 30 kVA; Alta Tensão: 100 kV; Alta Corrente: 300 mA; Entrada de Baixa Tensão: 380 V / 79 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-50/100 - Capacidade: 50 kVA; Alta Tensão: 100 kV; Alta Corrente: 500 mA; Entrada de Baixa Tensão: 380 V / 132 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-20/150 - Capacidade: 20 kVA; Alta Tensão: 150 kV; Alta Corrente: 133 mA; Entrada de Baixa Tensão: 380 V / 53 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-30/150 - Capacidade: 30 kVA; Alta Tensão: 150 kV; Alta Corrente: 200 mA; Entrada de Baixa Tensão: 380 V / 80 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-50/150 - Capacidade: 50 kVA; Alta Tensão: 150 kV; Alta Corrente: 333 mA; Entrada de Baixa Tensão: 380 V / 132 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-100/150 - Capacidade: 100 kVA; Alta Tensão: 150 kV; Alta Corrente: 667 mA; Entrada de Baixa Tensão: 380 V / 263 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-50/200 - Capacidade: 50 kVA; Alta Tensão: 200 kV; Alta Corrente: 250 mA; Entrada de Baixa Tensão: 380 V / 132 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-100/200 - Capacidade: 100 kVA; Alta Tensão: 200 kV; Alta Corrente: 500 mA; Entrada de Baixa Tensão: 380 V / 263 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-150/200 - Capacidade: 150 kVA; Alta Tensão: 200 kV; Alta Corrente: 750 mA; Entrada de Baixa Tensão: 380 V / 395 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-200/200 - Capacidade: 200 kVA; Alta Tensão: 200 kV; Alta Corrente: 1000 mA; Entrada de Baixa Tensão: 380 V / 526 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-300/200 - Capacidade: 300 kVA; Alta Tensão: 200 kV; Alta Corrente: 1500 mA; Entrada de Baixa Tensão: 380 V / 790 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-50/300 - Capacidade: 50 kVA; Alta Tensão: 300 kV; Alta Corrente: 170 mA; Entrada de Baixa Tensão: 380 V / 132 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-100/300 - Capacidade: 100 kVA; Alta Tensão: 300 kV; Alta Corrente: 333 mA; Entrada de Baixa Tensão: 380 V / 263 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-150/300 - Capacidade: 150 kVA; Alta Tensão: 300 kV; Alta Corrente: 500 mA; Entrada de Baixa Tensão: 380 V / 395 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-200/300 - Capacidade: 200 kVA; Alta Tensão: 300 kV; Alta Corrente: 667 mA; Entrada de Baixa Tensão: 380 V / 526 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃
• YDJ-300/300 - Capacidade: 300 kVA; Alta Tensão: 300 kV; Alta Corrente: 3000 mA; Entrada de Baixa Tensão: 380 V / 790 A; Relação: 1000; Aumento de Temperatura (30 mins): 10 ℃

Caixa de controlo - limites ambientais e operacionais

• Faixa de temperatura: 0 ～ 40 ℃
• Altitude: < 2000 m
• Umidade relativa: < 85%

Especificações principais (modelos de caixa de controlo/operação de amostra)

• XC-3/220 - Capacidade: 3 kVA; Fase: 1; Potência: 220 V / 50 Hz; Saída: 0-220 V / 15 A; Funcionamento: Manual; Peso: 16 kg
• XC-5/220 - Capacidade: 5 kVA; Fase: 1; Potência: 220 V / 50 Hz; Saída: 0-220 V / 25 A; Funcionamento: Manual; Peso: 18 kg
• TC-10/220 - Capacidade: 10 kVA; Fase: 1; Potência: 220 V / 50 Hz; Saída: 0-220 V / 50 A; Funcionamento: Manual; Peso: 80 kg
• TC-15/400 - Capacidade: 15 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 60,5 A; Funcionamento: Manual; Peso: 90 kg
• TC-20/400 - Capacidade: 20 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 50 A; Funcionamento: Manual; Peso: 100 kg
• TC-25/400 - Capacidade: 25 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 62,5 A; Funcionamento: Manual; Peso: 120 kg
• TC-30/400 - Capacidade: 30 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 75 A; Funcionamento: Manual; Peso: 140 kg
• TC-50/400 - Capacidade: 50 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 125 A; Funcionamento: Manual; Peso: 160 kg
• TC-100/400 - Capacidade: 100 kVA; Fase: 2; Potência: 380 V / 50 Hz; Saída: 0-430 V / 250 A; Funcionamento: Regulador externo; Peso: 50 kg

Caraterísticas / especificações técnicas

• Série de produtos: Série YDJ (transformadores de teste Hipot CA/CC imersos em óleo com ecrã digital)
• Uso pretendido: Ensaios de rigidez dieléctrica AC/DC (hipot) para equipamentos de média tensão - validação industrial e laboratorial
• Opções de capacidade: os modelos apresentados vão desde 1.5 kVA até 300 kVA (múltiplas variantes de modelos listadas)
• Capacidades nominais de alta tensão: configurações disponíveis de 50 kV até 300 kV (dependente do modelo)
• Opções de entrada de baixa tensão: tipicamente 200 V (monofásico) ou 380 V (trifásico) dependendo do modelo
• Modo de operação: caixas de controlo manual apresentadas; algumas caixas de operação suportam reguladores externos
• Subida de temperatura (30 min): tipicamente 10 ℃ nos modelos YDJ listados
• Limites ambientais da caixa de controlo: 0-40 ℃; altitude < 2000 m; humidade relativa < 85%
• Documentos do produto disponíveis na página: Manual do Utilizador e Certificação de Calibração (ver links para documentos)
