Testador VLF VLF

de rigidez dielétricapara cabos

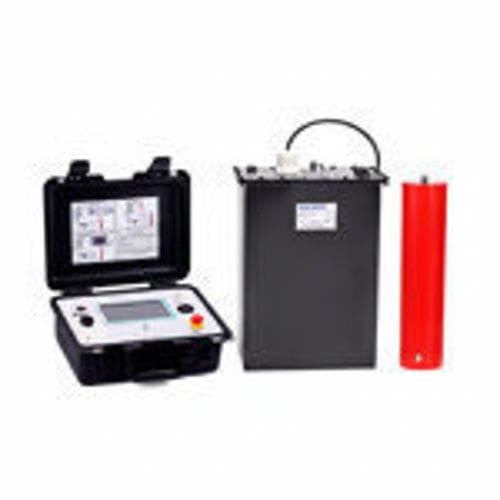

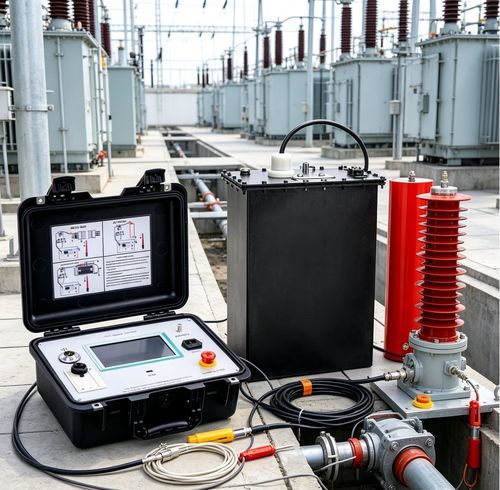

O Testador Hipot VLF 30–90 kV é um sistema de ensaio CA de muito baixa frequência projetado para testes de resistência à tensão em geradores, motores e cabos de potência médios e grandes com elevada capacitância de isolamento equivalente.

Introdução ao produto
O sistema é composto por um host de controlo, um gerador de alta tensão e um condensador de auto‑verificação. Utiliza conversão de frequência digital e controlo por microprocessador. O controlador liga ao gerador HV através de um enlace de baixa tensão com isolamento fotoelétrico e um circuito de realimentação negativa em malha fechada entre as etapas HV e LV assegura uma saída CA VLF estável sem efeito de aumento capacitivo.

Principais características

• Concebido para ensaios de resistência em cabos, geradores e motores com elevada capacitância de isolamento equivalente (ordem de µF).
• Geração de frequência variável digital e controlo por microprocessador para sinais de ensaio repetíveis.
• Enlace de baixa tensão com isolamento fotoelétrico entre o controlador e o gerador HV para preservar a integridade do sinal.
• Realimentação negativa em malha fechada entre HV e LV para estabilizar a saída com cargas de alta capacitância.

Transporte e armazenamento

• Embalagem: embalar em caixas de cartão ou caixas de madeira com almofadas de espuma amortecedora para proteger contra chuva, pó e danos mecânicos.
• Modos de transporte: adequado para transporte rodoviário, ferroviário e aéreo; não colocar as unidades embaladas numa carga aberta durante o transporte.
• Condições de armazenamento: armazenar em local interior ventilado; temperatura ambiente para armazenamento/uso −20℃ a +60℃; humidade relativa ≤85%; evitar gases corrosivos. Não colocar as unidades diretamente no chão ou junto às paredes.
• Armazenamento a longo prazo: em condições de humidade, ligar o instrumento cerca de uma vez por mês durante ~2 horas para dissipar a humidade e proteger os componentes.

Precauções

• Utilizar o booster/transformador fornecido apenas conforme especificado na documentação do testador.
• Não colocar o booster de lado ou de cabeça para baixo para evitar fugas de óleo isolante interno.
• Não desmontar nem tentar reparar o instrumento quando estiver carregado; as reparações devem ser executadas por pessoal qualificado.
• Manter uma distância de segurança antes e durante os testes para garantir a segurança do pessoal.
• Antes e depois do aumento da tensão, usar uma haste de descarga para descarregar completamente a amostra de teste.
• Ao ligar, desligar ou quando o instrumento não estiver temporariamente em uso, desligar a alimentação.

Especificações técnicas

• Alimentação: 220V ±5%, 50Hz. Nota: é necessário um gerador digital de frequência variável; saída 50Hz, tensão de entrada 220V e potência > 8 kW.
• Gama de tensão disponível (variantes): 30 kV – 90 kV CA; saída nominal indicada: 80 kV.
• Opções de frequência de saída: 0,1 Hz, 0,05 Hz, 0,02 Hz.
• Capacidade de carga por frequência: 0,1 Hz → 0,5 μF; 0,05 Hz → 1,0 μF; 0,02 Hz → 2,5 μF.
• Precisão de medição: ±3%.
• Erro de pico positivo/negativo da tensão: ≤ 3%.
• Distorção da forma de onda de tensão: ≤ 5%.
• Temperatura/humidade de operação: −10℃ a +40℃; humidade ≤ 85% RH.
• Recursos do sistema: conversão de frequência digital, controlo por microprocessador, enlace de baixa tensão com isolamento fotoelétrico e realimentação negativa em malha fechada para saída estável em isolamentos de alta capacitância.
