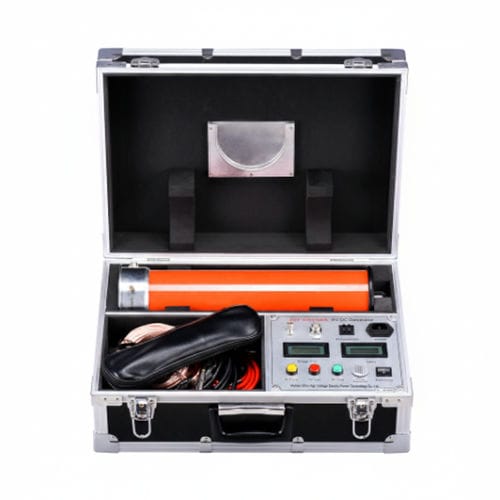

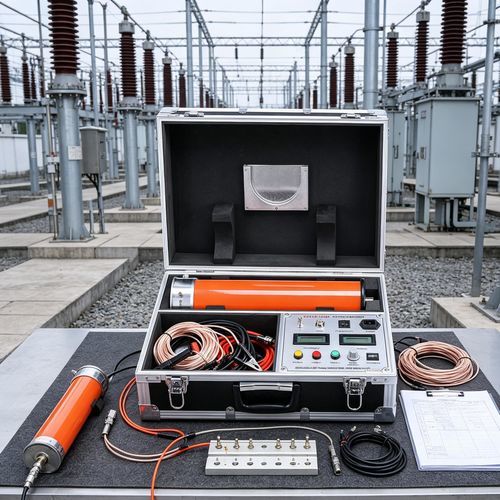

Testador Hipot de alta tensão ZGF 60~120kV

portátilCC

Introdução do produto
O Testador Hipot DC integrado ZGF é um equipamento portátil para avaliar a resistência dielétrica e medir corrente de fuga em equipamentos de energia. Integra um duplicador de tensão de alta frequência, controlo PWM e feedback em duplo circuito tensão‑corrente para fornecer saída DC estável com baixo ripple. A unidade combina host e duplicador num único chassis e inclui função 0.75U, boost a partir de zero e ajuste digital de sobretensão para uso em campo.

Características principais

• Saída DC estável: duplicador HF com PWM e controlo V–I em duplo circuito; ripple ≤0,5%.
• Proteções abrangentes: arranque zero, sobretensão, sobrecorrente e proteção contra avaria com deteção em nível de nanossegundos.
• Função 0.75U com um botão para testes de supressores ZnO.
• Boost desde zero com potenciômetro multi‑voltas importado para subida suave e precisa.
• Configuração digital de sobretensão por seletor rotativo para ajuste preciso.
• Design integrado e compacto: host e duplicador num único chassis portátil.
• Componentes críticos: IGBT de alto desempenho e diodos retificadores HF importados; rolo isolado resistente à humidade.
• Painel de operação claro: botões rotulados e layout lógico para rápida utilização.

Parâmetros técnicos

• Modelos: 60/2, 60/3, 60/5, 120/2, 120/3, 120/5.
• Tensão nominal: 60 kV ou 120 kV.
• Corrente nominal: 2 mA, 3 mA, 5 mA.
• Potência nominal: 120–600 W dependendo do modelo.
• Peso: ≈9 kg (série 60 kV), ≈10 kg (série 120 kV).
• Dimensões: 465×390×190 mm (60 kV) / 565×390×190 mm (120 kV).
• Altura do duplo cilindro: 440 mm (60 kV) / 535 mm (120 kV).
• Precisão de saída (V/I): ±(1,0% leitura ± 2 dígitos).
• Fator de ripple: ≤0,5%.
• Modo de operação: intermitente, carga nominal 30 minutos.
• Sobrecarga: tensão em vazio pode exceder +10% por 10 minutos; corrente máxima de carga 1,25× nominal.
• Alimentação: AC 220V ±10%, 50 Hz.
• Ambiente de trabalho: -10 a 40°C; UR ≤85% a 25°C (sem condensação); altitude ≤1500 m.

DC Hipot vs AC

• Campo de ensaio: DC gera campo contínuo não pulsante; AC gera campo alternado (50 Hz ou equivalente).
• Portabilidade: geradores DC HF são muito mais leves que unidades AC de frequência de rede.
• Alimentação necessária: sistemas DC operam com 220 V padrão; sistemas AC costumam exigir fontes de alta capacidade.
• Mecanismos de dano: DC pode causar acumulação de carga de espaço (envelhecimento de XLPE); AC tende a danos térmicos ou carbonização nos pontos de ruptura.
• Leitura de fuga: fuga DC em µA reflete humidade e degradação; fuga AC em mA deve ser interpretada com perda dielétrica (tan δ).

Aplicações

• Teste de cabos de potência: ensaio de tensão suportável DC e medição de corrente de fuga em cabos XLPE média/baixa tensão.
• Teste de isoladores e buchas: medição de corrente de fuga superficial para avaliar humidade ou contaminação.
• Teste de supressores ZnO: aplicar tensão de referência DC (ex.: U1mA) para detectar envelhecimento do resistor não linear.
• P&D e produção: ensaios de fábrica em capacitores HV, motores HV, transformadores e componentes relacionados.

Perguntas frequentes

• P: Quais os riscos de segurança comuns? R: Choque de alta tensão, ruptura de isolamento, fogo e falha do equipamento; seguir procedimentos de segurança estritos.
• P: Como o ripple afeta os testes? R: Ripple mais alto aumenta a flutuação de saída e pode causar resultados imprecisos em ensaios de alta precisão.
• P: Como escolher um gerador DC para cabos? R: Calcular tensão e capacidade necessárias com base no comprimento, secção e isolamento do cabo e deixar margem de segurança.
• P: Um gerador DC pode ser usado para ensaios AC? R: Normalmente não; para ensaios AC use gerador de alta tensão AC dedicado.
