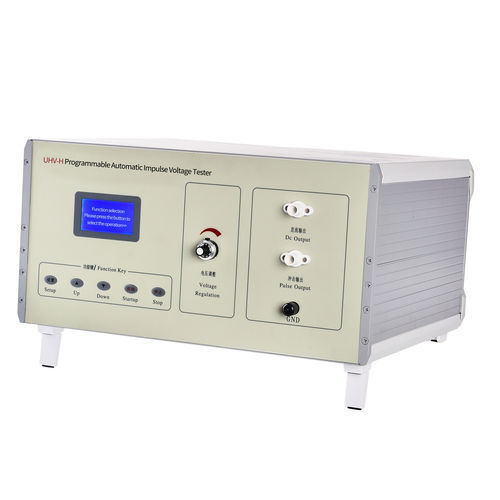

Testador de impulso de tensão UHV

de segurança elétricade alta tensãode ondas de choque

O testador de tensão de impulso automático programável série UHV é um gerador de impulso de alta tensão destinado a ensaios de rigidez dielétrica e certificação de segurança de produtos elétricos. Integra modos manual, automático e programável com HMI LCD/touch adaptada a fluxos de teste industriais.

Aplicações

• Ensaios de rigidez dielétrica e certificação de segurança para carregadores e estações de carregamento EV.
• Testes de equipamentos fotovoltaicos e solares.
• Ensaios de quadro de baixa tensão e equipamentos de distribuição, incluindo inspeções CCC.
• Testes de dispositivos de proteção de circuito, medidores de energia, motores e cabos.
• Ensaios de dispositivos diferenciais (RCD) e outros dispositivos de proteção.

Principais funcionalidades

• Modos múltiplos: Manual (knob), Automático (controle do sistema) e Programável (controle PC/rede).
• Regulação de tensão de precisão: controlo em tensão constante nos modos automático/programável para gestão fina dos impulsos.
• Controle programável: comunicação RS-485 / USB com protocolos personalizáveis para ensaios remotos/controlados por computador (tensão, parâmetros, trigger).
• Testes em sequência por lotes: sequências e combinações programáveis por software com dados de ruptura em tempo real e feedback gráfico.
• Relatórios automatizados: geração por computador de relatórios de teste com pico de tensão, frequência e métricas de intervalo.
• Julgamento inteligente de conformidade: determinação automática de aprovado/reprovado com base na magnitude e atenuação da corrente de impulso.
• Monitorização de forma de onda: interface de divisor de impulso para verificação com osciloscópio.
• Painel LCD 12864: exibição simultânea de tensão DC, tensão de impulso, tempo de intervalo e frequência de impulso.
• Interface local: operação por teclas sensíveis ao toque com menus bilíngues (chinês/inglês) para conformidade de exportação.
• Arquitetura de dupla polaridade e capacidade de dupla saída: fontes HV independentes +/- e geração concorrente DC + impulso.
• Calibração de faixa completa e rotinas de autocorreção integradas para manter precisão em tempo real.

Especificações técnicas

• Tensão de saída (DC): 0 - ±24 kV; precisão ±3%.
• Pico de impulso (programável): ±20 kV; precisão ±3%F (ajustável).
• Tempo de frente do impulso: 1,2 μs ±30%.
• Tempo de cauda do impulso até metade do valor: 50 μs ±20%.
• Posição de gama (Program Control): ±4 kV - ±20 kV, passo 1 V.
• Precisão do controlo programado: ±3%.
• Número de impulsos (programável): 1 - 9 999.
• Tempo de intervalo (programável): 5 - 99 s (padrão: 5 s).
• Comunicação de impulso: RS-485 e USB.
• Pico de impulso em controlo manual: ±2 kV - ±20 kV.
• Número de impulsos manual: 1 - 9 999 (suporta impulsos contínuos sem erro).
• Intervalo manual: 1 - 99 s.
• Ajuste de corrente de fuga/ruptura: 30 mA - 1 200 mA.
• Alimentação: AC 220 V ±10%, 50 Hz; consumo nominal 200 VA.
• Condições ambientais: temperatura ambiente 0 - 40 °C; humidade < 80%.
• Dimensões: 450 × 380 × 240 mm.
• Peso (unidade): 12 kg.
