Sistema de teste de performance

de simulaçãode tensão de choquede laboratório

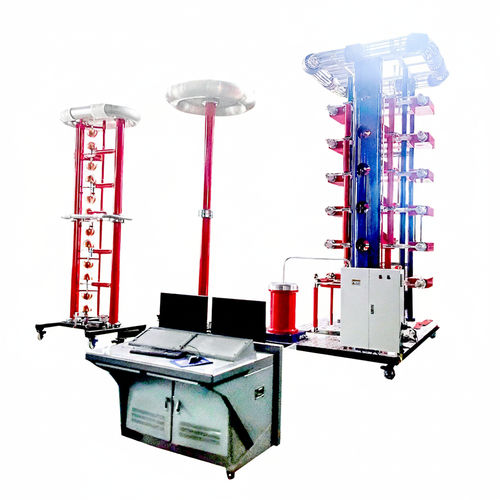

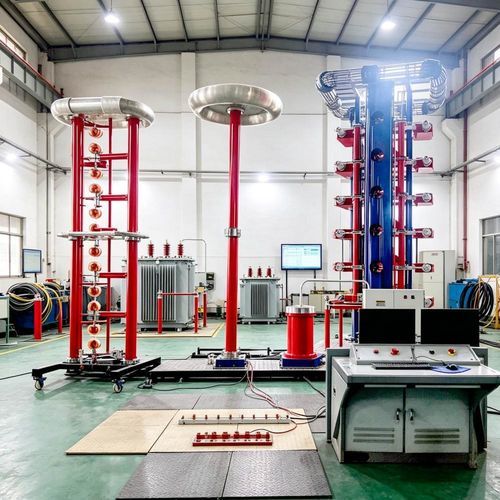

O sistema UHV(V) Lightning Impulse Test System gera impulsos controlados de alta tensão e alta corrente semelhantes a descargas de raios para avaliar a resistência dielétrica e o desempenho elétrico de equipamentos de alta tensão.

Aplicações e ensaios típicos

• Simulação de descargas de raio para ensaios tipo e rotineiros em disjuntores, isoladores, transformadores, reatores e outros equipamentos HV.
• Ensaios de onda inteira (1.2/50 μs) e onda truncada (2–6 μs) conforme a configuração.

Parâmetros técnicos

• Tensão de carga — Faixa de ajuste: 0–100 kV; Faixa de trabalho: 10,0–100,0 kV; Desvio de ajuste ≤ ±1%; Instabilidade ≤ ±1%; Resolução 0,1 kV.
• Tempo de carga — Faixa: 30–180 s; Resolução 1 s; Atraso de alarme 2 s.
• Número de impulsos — Programável: 1–999; Número de elevações de tensão: 1–999.
• Configurações de proteção — Proteções configuráveis contra sobrecorrente e sobretensão; proteção de carga dinâmica opcional.
• Estabilidade do impulso de saída — >99%.

Exemplos de modelos/configuração (tensão / energia)

• 100 kV / 5 kJ — sem dispositivo de troncamento; sem osciloscópio/cartão de aquisição; adequado para níveis 6–10 kV; onda inteira 1.2/50 μs.
• 200 kV / 5 kJ — sem troncamento; onda inteira 1.2/50 μs para equipamentos 6–10 kV.
• 200 kV / 10 kJ — variantes com ou sem troncamento/osciloscópio; onda inteira 1.2/50 μs; onda truncada 2–6 μs quando equipada.
• 300 kV / 7,5 kJ a 300 kV / 30 kJ — opções com dispositivo de corte monofásico e osciloscópio para ensaios truncados; adequado para níveis 10–35 kV.
• 400 kV / 10–40 kJ — variantes com ou sem troncamento e osciloscópio; onda inteira 1.2/50 μs; onda truncada 2–6 μs quando fornecida.
• 500 kV / 30 kJ e 600 kV / 15–30 kJ — opções de steepening ou troncamento monofásico; suportam requisitos de steep-wave e full-wave.
• 800 kV / 20–80 kJ — configurações de alta tensão para equipamentos 10–110 kV; opções de troncamento conforme o modelo.

Características

• Projeto de circuito com baixa indutância e filtragem resistiva para gerar ondas de impulso padrão sob grandes capacitâncias e cargas pesadas.
• Altos fatores de utilização da alta tensão: onda de raio ≥85% ; onda operacional ≥80%.
• Ajuste de forma de onda simples, operação intuitiva e boa sincronização.
• Controle automático de carga por corrente constante para elevado nível de automação e forte imunidade a interferências.

Composição estrutural

• Componentes principais: corpo do gerador, dispositivo de troncamento/recorte de forma de onda (quando fornecido), divisor de tensão, painel de controlo (microcomputador ou tipo convencional), sistema de gravação/aquisição digital da forma de onda e acessórios de medição/segurança.

Especificações — resumo

• Tensão: ajuste 0–100 kV; operação 10,0–100,0 kV; resolução 0,1 kV; desvio/instabilidade ≤ ±1%.
• Tempo de carga: 30–180 s (resolução 1 s); atraso de alarme 2 s.
• Impulsos: programável 1–999; elevações de tensão: 1–999.
• Proteção: sobrecorrente/sobretensão configuráveis; proteção dinâmica opcional.
• Estabilidade de saída: >99%; múltiplas configurações de energia/tensão disponíveis de 100 kV/5 kJ a 800 kV/80 kJ.
