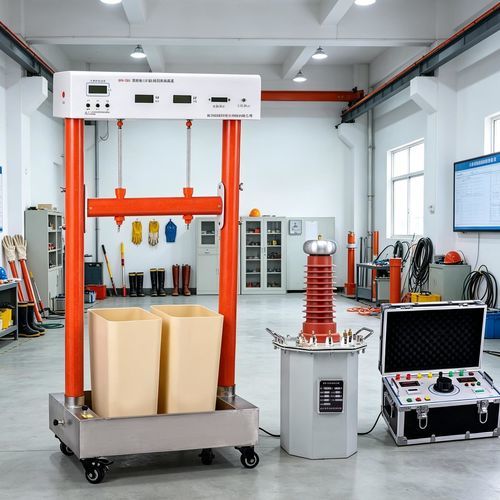

Testador Hipot CC UHV-282

de alta tensãoportátilmultiponto

Introdução do produto:
O UHV-282 é um equipamento de ensaio de resistência dielétrica do tipo disparo totalmente automático, projetado para botas e luvas isolantes. A configuração padrão suporta ensaios simultâneos em 2 amostras (expansível até 8 canais mediante solicitação) com monitorização independente da corrente de fuga e disparo/desconexão automática por amostra. A amostragem da corrente de fuga e o controlo de disparo são alimentados por bateria de lítio DC 12V; as leituras por canal são apresentadas num módulo LED de alta luminosidade. O equipamento incorpora separação alta/baixa tensão e monitorização em tempo real de tensão, corrente e estado de ensaio em cada posição, garantindo continuidade e segurança durante testes por lote.

Parâmetros do produto:
Projetado para ensaios dielétricos de botas isolantes, luvas isolantes e EPI isolantes similares.

Parâmetros técnicos:

• Modelo: UHV-282
• Alimentação de suporte: bateria de lítio DC 12V
• Tensão nominal: 50 kV
• Alcance máximo de corrente de fuga: 30,0 mA
• Precisão de medição da corrente de fuga: ±1% ±3 dígitos
• Resolução da corrente de fuga: 0,01 mA
• Temperatura ambiente de operação: -10 ℃ a 40 ℃
• Humidade de operação: ≤90% HR (sem condensação)
• Canais: 2 canais padrão (expansível a 8)

Recursos:

• Ensaios simultâneos em 2 amostras como padrão (expansível a 8) com medição independente da corrente de fuga por amostra.
• Método de teste a seco para botas isolantes: pequenas esferas de aço na forração têxtil para evitar enchimento com água e facilitar a secagem.
• Amostragem de fuga e mecanismo de disparo alimentados por bateria de lítio; nível de bateria apresentado em percentagem.
• Separação alta/baixa tensão; corrente de fuga por canal exibida em módulo LED de alta luminosidade.
• Desconexão automática por amostra em caso de falha ou corrente de fuga acima do limite; apenas a amostra afetada é desconectada enquanto as restantes continuam o ensaio.
• Limiar de disparo ajustável através dos controlos frontais.
• Bandeja de aterramento em inox dedicada para botas e recipiente em inox dedicado para luvas para operações seguras e repetíveis.

Cenários de aplicação:

• Controlo de qualidade na fábrica: ensaios de resistência dielétrica de botas e luvas isolantes para verificar conformidade com normas.
• Testes de aceitação e comissionamento: verificar o desempenho de isolamento de EPI recém-adquiridos antes da utilização.
• Testes preventivos periódicos: detetar envelhecimento, humidade ou degradação do isolamento em equipamentos em serviço.
• Inspeção de qualidade e ensaios tipo por fabricantes e laboratórios de ensaio.
• Testes por terceiros e laboratórios de certificação para fornecer dados de conformidade.
• Manutenção de equipamentos e gestão de segurança para estabelecer programas de ensaio periódicos e reduzir riscos relacionados com o isolamento.

Método de teste para luvas isolantes:

• Teste de baixa tensão: tensão preventiva 2,5 kV, manter 1 minuto; aceite se corrente de fuga ≤ 2,5 mA (limiar por defeito 2,5 mA).
• Teste de alta tensão: tensão preventiva 8 kV, manter 1 minuto; aceite se corrente de fuga ≤ 9 mA.

Perguntas frequentes (FAQs):

• P: O que acontece se uma amostra falhar? R: A função de disparo automático isola a amostra falhada enquanto as restantes continuam, minimizando interrupções.
• P: O equipamento regista a corrente de fuga? R: Sim. O sistema monitoriza e apresenta continuamente a corrente de fuga por canal durante os ensaios.
• P: Que EPI isolantes podem ser ensaiados? R: Botas isolantes, luvas isolantes e outros produtos isolantes em borracha destinados à segurança elétrica.
• P: As faixas de tensão são personalizáveis? R: Sim. As saídas de tensão podem ser configuradas conforme requisitos do cliente e normas aplicáveis.

Especificações técnicas (dimensões & peso):

• Tamanho exterior do suporte de ensaio: 850×800×110 mm
• Tamanho e peso do suporte: 510×350×960 mm, 17 kg
• Tamanho e peso do transformador: 270×270×510 mm, 29 kg
• Tamanho e peso da caixa de controlo: 450×320×250 mm, 16 kg
