Testador Hipot de alta tensão GTB-15kVA/120kV

CCCA

Visão geral do produto

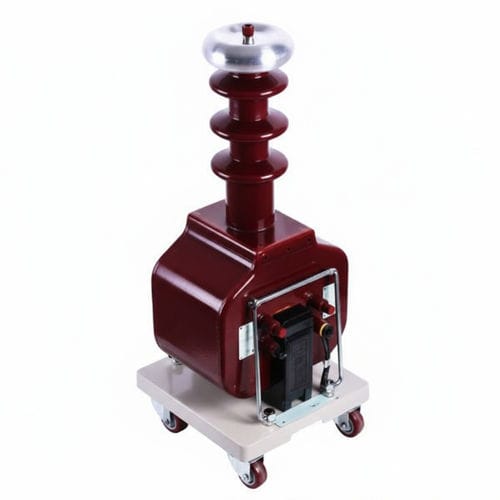

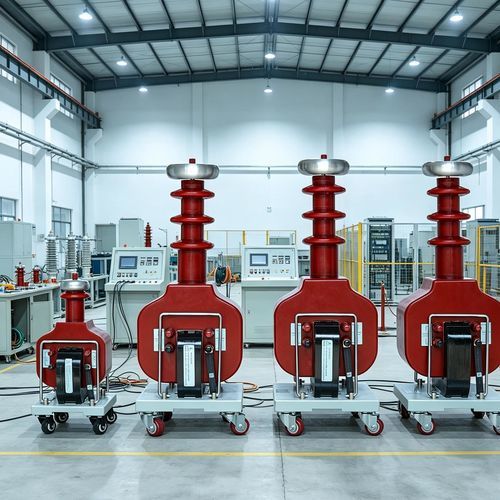

A série GTB 50–120 kV é um conjunto com transformador de prova do tipo seco concebido para ensaios de tensão suportável em AC e DC à frequência da rede em cabos, componentes elétricos e materiais isolantes. O conjunto inclui caixa de comando, transformador de teste tipo seco e acessórios associados, otimizado para ensaios em campo devido a dimensões e massa reduzidas em comparação com soluções preenchidas com óleo.

Principais características

• Composição principal: caixa de comando, transformador de teste tipo seco e acessórios de conexão/proteção.
• Destinado a ensaios de tensão suportável em AC e DC à frequência de rede para cabos, componentes e materiais isolantes.
• Equipado com um stack de silício HV fornecido pelo fabricante que permite fornecimento de alta tensão em DC quando usado com armários de comando e dispositivos de proteção.
• Projeto portátil para operações em campo: formato compacto e procedimentos de instalação simplificados.
• Compatível com armários de comando, proteção por microampères, lacunas de esfera e caixas de blindagem ou suportes para condutores de descida HV.

Precauções de segurança

• Posicionar o equipamento mantendo distância de segurança adequada; não passar condutores de descida HV por passagens pedonais.
• Instalar grades de proteção e sinalização «Stop! High Voltage» no local de ensaio.
• Suportar ou isolar os condutores de descida HV; designar pessoal para vigiar e manter pessoas afastadas dos trechos de cabo.
• Para ensaios DC, ajustar o microamperímetro para a faixa adequada (normalmente a mais elevada); usar caixas de blindagem e proteção automática contra sobrecorrente para evitar danos ou curtos súbitos.
• Antes de ensaios em frequência de rede, verificar a capacitância do conjunto para evitar ressonância com o DUT.
• Garantir aterramento firme e separado para o terra de trabalho (extremidade HV e extremidade do capacitor estabilizador) e o terra de proteção (carcaça do armário de comando).
• Parar os ensaios se houver instabilidade de alimentação ou perturbações externas; investigar e restabelecer condições estáveis antes de continuar.
• Se os instrumentos apresentarem oscilações anormais, se houver fumo, faíscas, cheiro a queimado ou ruídos incomuns, desligar imediatamente e inspecionar.
• Realizar ensaios de alta tensão em conformidade com as normas e regulamentos de segurança aplicáveis.

Especificações técnicas

• Intervalo de série: GTB 50–120 kV.
• Tensão de impedância: ≤12%.
• Forma de onda de saída: sinusoidal.
• Aumento de temperatura superficial: <55°C.
• Corrente em vazio: <4%.
