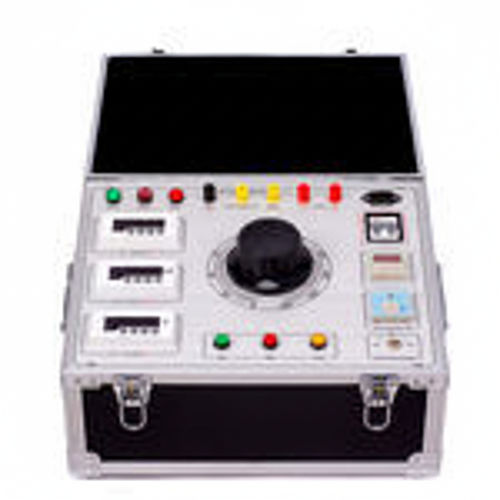

Console de controle SX

portátilelétricomonobloco

A caixa/console de operação SX series é uma unidade de controlo de tensão CA ajustável, projetada para suportar equipamentos de ensaio elétrico como transformadores de teste e conversores. Fornece uma saída CA regulável 0–250 V e integra funções de monitorização e proteção para ensaios mais seguros e fiáveis.

Introdução ao produto

• Projetada para operar em conjunto com transformadores de teste, conversores e outros aparelhos de ensaio elétrico, a unidade fornece uma saída contínua e regulável de 0–250 V CA e as funções de controlo necessárias durante os ensaios de potência.

Principais características

• Monitorização: corrente de saída, tensão do instrumento, posição zero, estado do contato (aberto/fechado) e estado do temporizador.
• Proteção: proteção contra sobrecorrente com relé temporizado integrado.
• Temporização aprimorada: relé temporizado de próxima geração com faixa de tempo alargada (1 s a 99 h).
• Segurança aumentada: relé de corrente de alta precisão para proteção de pessoal e equipamentos.
• Design compacto: pequena pegada e construção leve para facilitar a instalação e o transporte.

Precauções de uso

• Durante o uso, o instrumento deve estar devidamente aterrado.
• O aumento e a redução da tensão devem ser realizados a velocidade constante; evite acelerações ou desacelerações bruscas.
• Observe continuamente os instrumentos durante os ensaios para detetar prontamente condições inesperadas.
• Manuseie o equipamento com cuidado e mantenha-o limpo.

Características / Especificações técnicas

• Modelo: SX series
• Tensão de entrada: 220 V ±10 %, 50 Hz
• Tensão de saída: 0–250 V CA; Capacidade de saída: 5 kVA
• Tensão do instrumento: 100 V / 100 kV
• Intervalo de temporização: 1 s – 99 h
• Temperatura ambiente de funcionamento: -20 °C a 50 °C
• Funções integradas de monitorização e proteção incluindo monitorização de corrente de saída, monitorização de tensão do instrumento, indicação de posição zero, estado do contato e do temporizador, e proteção contra sobrecorrente com relé temporizado.
