電源制御パネル

TFTディスプレイコンパクトデジタル

製品概要

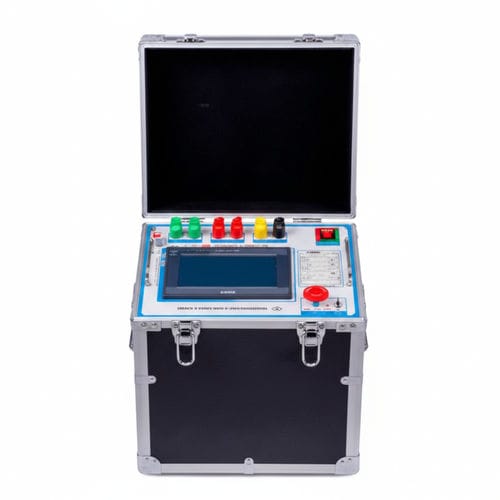

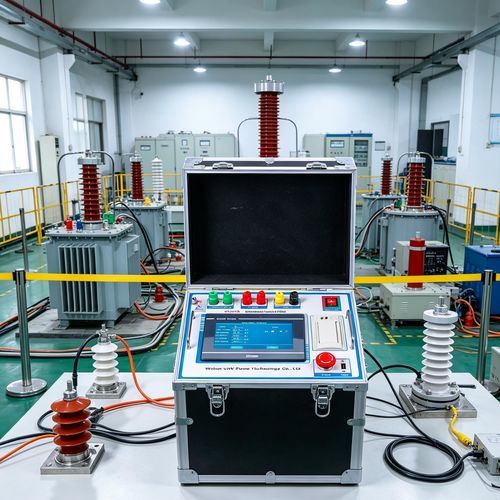

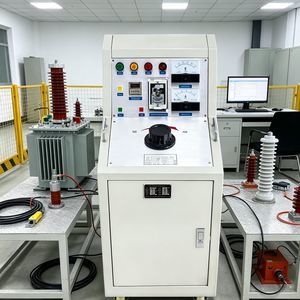

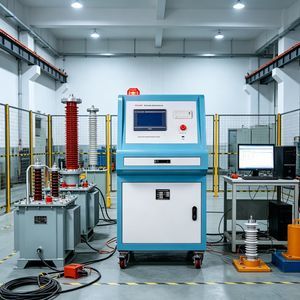

本製品は GB/T16927.1-2001 に基づく工頻耐圧試験をサポートする完全自動の変圧器制御盤です。制御基板と調圧器をコンパクトで可搬性のある筐体に統合し、現場および工場での再現性のある試験に対応します。

技術仕様

• 容量：3 kVA
• 入力電圧範囲：0–220 V
• 変圧比：500:1（昇圧変圧器に合わせて設定可能）
• 出力電圧範囲：0–250 V
• 測定電圧（計器端子）：0–100 V
• 電圧測定精度：1.0 % FS ±3 桁
• 電流測定精度：1.0 % FS ±3 桁
• タイミング範囲：0–9999 s（長時間運転モード対応）
• 電源：AC 220 V ±10%、50 Hz ±2 Hz
• 動作環境：0–50 ℃、相対湿度 ≤85 % RH

製品の特徴

• 7インチ高解像度LCDが電圧・電流・時間・システム状態・表示メッセージをリアルタイム表示。
• 現場運用に対応したローカライズ済インターフェース。
• 操作の確実性を高めるタクタイル（触感）ボタンによる制御。
• ポテンショメータに代わるデジタル校正により、現場での再現可能な調整が可能（パスワード保護）。
• 試験用変圧比のプログラム設定（ボタン設定）により、1台で複数電圧の試験に対応。
• 状態プロンプトによるガイドワークフローで、マニュアルなしでも直感的な操作が可能。
• オートタイミングモード：目標電圧到達で自動計時、結果表示、オートリセット。
• マニュアルタイミングモード：操作員による計時開始、耐圧完了時に自動リセット。
• 手動昇圧（ボタン制御）で上限自動検出および過電圧保護を実装；昇圧速度は設定可能（既定 1 kV/s）。
• ハードウェア／ソフトウェア混在のノイズ抑制により産業用途での安定性と EMI 免疫性を確保。

追加仕様と安全性

• モデル名：GY Control Cabinet (Automatic)
• インターフェース：7インチLCD＋タクタイルボタン（バリアントによりタッチスクリーン対応）
• 保護機能：パラメータのパスワード保護、過電圧保護、自動上限検出
• 機構：工場および現場に適したコンパクトで可搬な筐体
• 適合：GB/T16927.1-2001 に基づく試験用途向けに設計
