高電圧耐圧試験器 UHV-280

マルチポイントDCAC

製品概要

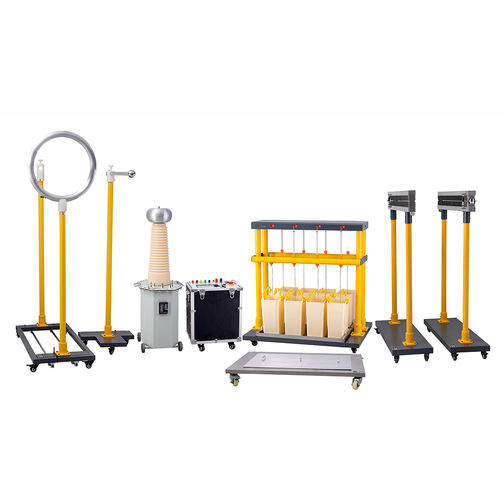

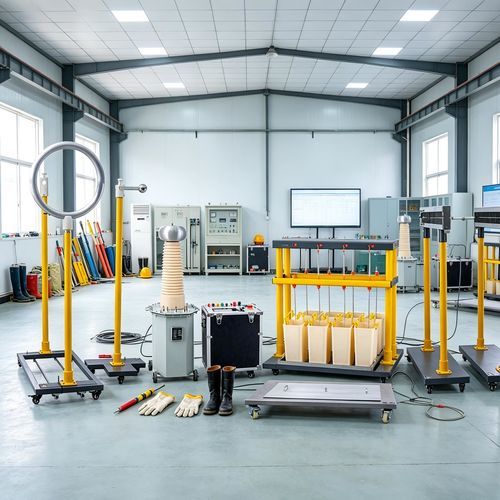

UHV-280は、絶縁靴・絶縁手袋および関連保護具の交流耐電圧（耐電性）試験および漏れ電流測定を自動で行う試験装置です。システムは制御コンソール、8ポジション試験ラック、油浸式ブースター（試験変圧器）およびオプションの付属品（電気検流計ラック、絶縁棒ラック、接地トレイなど）で構成されます。最大8サンプルの同時試験に対応し、各チャネルは独立したトリップ機構を備え、漏れ電流は耐干渉ワイヤレスでコンソールに送信され集中監視・記録が可能です。

製品の特徴

• 最大8点の靴または手袋に対する交流耐電圧試験と各サンプルごとの漏れ電流計測が可能。
• 靴は内部に小さな鋼球を入れる乾式試験方式を採用し、注水による乾燥作業を不要にします。
• 高低電圧分離および耐干渉ワイヤレス伝送により、操作員の安全性を向上。
• 各チャネル独立トリップ：一つのサンプルが故障または漏れ電流超過しても他チャネルの試験に影響を与えません。
• 7インチTFTタッチ表示により、試験電圧、8ch漏れ電流、カレンダー、タイミングやメッセージを表示。
• DC／ステッパーモーター制御のブースターで自動昇圧、保持、タイミング、遮断を実施。結果と漏れ電流は自動保存されます。
• 靴用の専用ステンレス接地トレイ、手袋用の専用ステンレス容器を備え、安全で再現性のある試験が可能。
• 試験変圧器の変比は設定可能で顧客の変圧器に合わせることができ、過電流保護を装備。

技術仕様

• 型式：UHV-280
• 電源：220 V ±10% 50 Hz
• コンソール出力：0–250 V、12 A
• ブースター（高圧）出力：30 kV – 500 kV
• 出力容量：3 kVA – 100 kVA
• 高圧漏れ電流レンジ：最大29.9 mA、分解能0.01 mA、精度 ±1% +3桁
• サンプルトリップ閾値：≥12 mA（設定可能）
• タイミング：最大99分までプログラム可能
• 動作環境：-10℃〜40℃、湿度 ≤90%RH（結露なきこと）
• コンソール寸法：400 × 300 × 550 mm、試験機寸法：1000 × 800 × 1000 mm
• コンソール重量：25 kg、試験機重量：20 kg

装置の利点

• 規格に準拠した全自動試験シーケンス（昇圧、保持、タイミング、遮断）により効率と再現性を向上。
• 視認性の高い操作画面とデジタル設定による目標電圧、漏れ電流閾値、試験時間の入力；データの印字・保存が可能。
• チャネルごとの隔離と過電流・過電圧などの保護機能により、作業者と機器を保護。
• 出力・測定レンジの柔軟性により各種試験規格や生産条件に対応。
• リアルタイム表示とオプションのマイクロプリンタによるデータ管理でトレーサビリティを確保。

適用シーン

• 電力会社や保守部門における絶縁保護具（靴、手袋、ヘルメット等）の定期検査。
• 変電所や送配電現場での受入試験（新規・交換工具の確認）。
• 安全工具試験センターや第三者試験所でのバッチ自動試験、漏れ監視と自動判定。
• 絶縁保護具メーカーの出荷前品質検査。
• 石油化学、冶金、鉱業、鉄道、港湾、大規模製造業などの産業分野での電気安全管理。

FAQ

• Q: なぜ絶縁靴や手袋を耐電圧試験する必要があるのですか？ A: 絶縁性能は経年劣化、摩耗、湿気、汚染、損傷により低下する可能性があり、漏れや破壊が起こると感電のリスクがあるため、運用電圧を模擬して検出します。
• Q: 主にどの製品を試験しますか？ A: 主に電力周波数のAC耐電圧試験対象は絶縁靴と絶縁手袋であり、治具や構成により他の絶縁保護具も試験可能です。
• Q: 試験中に1つのサンプルが破壊した場合は？ A: 該当チャネルが自動的にトリップして切り離され、他のサンプルの試験に影響を与えません。
