高電圧耐電圧試験機 GTB

DCAC携帯型

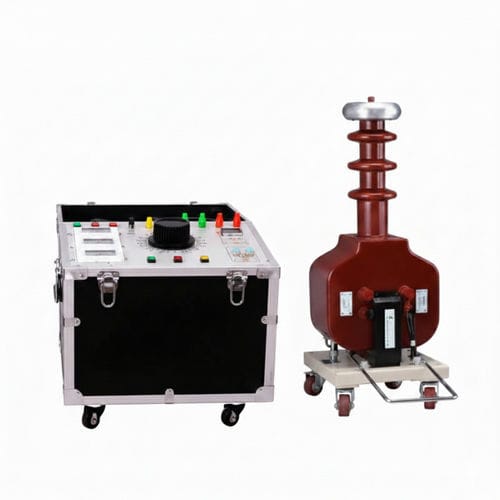

GTB Digital Display 10kVA Dry Type AC/DC Hipot Testerは、高容量の10kVA出力と精密なデジタル制御を備えたAC/DC耐電圧試験システムです。乾式絶縁設計により保守負担を低減し、変圧器やケーブルなど大型電気機器のACおよびDC耐電圧試験を高精度に実施できます。

主な機能 / 機器用途

• 誘電強度確認のためのACおよびDC耐電圧（Hipot）試験。
• ドライタイプ（油を使わない）絶縁設計により保守を最小化。
• デジタル表示による精密な電圧・電流制御。

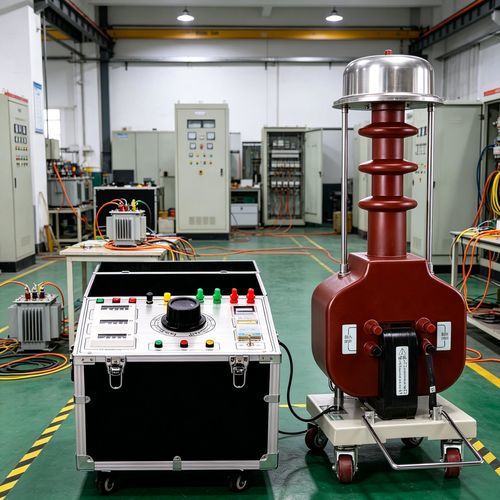

• 高電圧試験室や産業用途での変圧器、ケーブル、HV部品の試験に適合。

技術的パラメータ（抜粋）

• インピーダンス電圧: ≤12%
• 出力電圧波形: 正弦波
• 表面温度上昇: <55 ℃
• 無負荷電流: <4%

モデル仕様（表の抜粋）

• 容量/構成の例: 1.5/50、3/50、5/50、10/50、15/50、20/50、25/50、30/50（kVA/kVと出力電流の組合せ）。
• 入力オプション: 200 V または 400 V（モデルによる）。
• 表に記載の代表的な出力電圧: 50 kV、100 kV、120 kV、140 kV、125 kV、160 kV、200 kV、250 kV、300 kV、380 kV、400 kV、430 kV（モデル依存）。
• 出力電流の例: 30 mA、60 mA、100 mA、125 mA、140 mA、150 mA、200 mA、250 mA、300 mA、400 mA（モデル依存）。
• 例示されるモデル名: XC-3/220、XC-5/220、TC-10/220、TC-15/400、TC-20/400、TC-25/400、TC-30/400、TC-50/400、TC-100/400（各モデルの容量、入力、出力、重量は表に記載）。

操作上の注意（コントロールボックス）

• コントロールボックス周囲温度: 0 ～ 40 ℃
• 使用高度: < 2000 m
• 相対湿度: < 85%

特性 / 技術仕様

• ページに示された定格容量: 10 kVA（例示モデル GTB Digital Display 10kVA）。
• タイプ: 乾式（ドライタイプ）AC/DC Hipotテスター（デジタル表示）。
• 表示/制御: デジタル表示およびモデルに応じた手動/コンソール制御。
• DC高電圧出力（例示値）: 一部バリエーションで最大430 kV（モデル依存）。
• 重量（目安）: モデルにより異なる（表の例：15 kg、20 kg、30 kg、40 kg、50 kg〜約160 kg）。
• 出力波形: 正弦波。
• インピーダンス電圧: ≤12%。
• 無負荷電流: <4%。
• 設計要素: 安定性、低コロナ、良好な絶縁性能を実現する高圧試験用トランスの材料選定、新しい絶縁材料により小型化・軽量化を実現（製品表より）。
