高電圧耐圧試験器 ZGF 60~120kV

携帯型DC

製品紹介

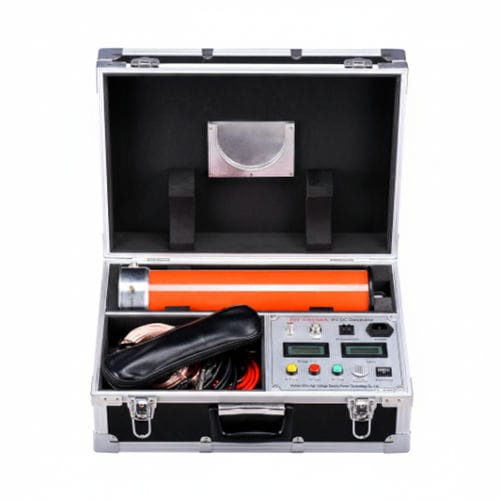

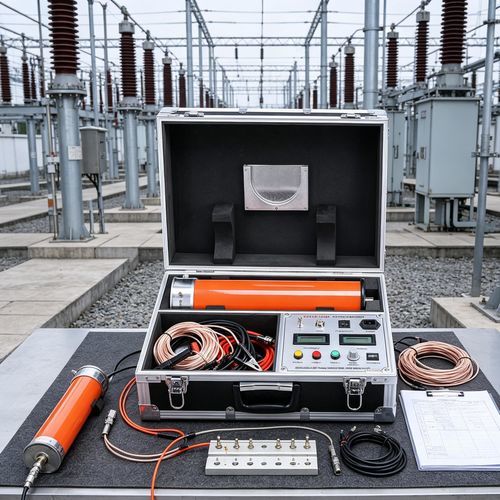

ZGF 一体型直流（DC）耐電圧試験機は、電力機器の絶縁耐電圧評価および漏れ電流測定を目的としたポータブル装置です。高周波倍圧方式、PWM 制御、電圧‑電流二重閉ループフィードバックを組み合わせ、安定した直流出力と低いリップルを実現します。主機と倍圧器を一体化したシャーシを採用し、ワンボタンの0.75U、ゼロスタート増圧、デジタル過電圧設定を備え現場での調整が可能です。

主な特長

• 安定した直流出力：高周波倍圧＋PWM＋V–I二重閉ループ、リップル ≤0.5%。
• 保護機能：ゼロスタート、過電圧、過電流、絶縁破壊保護（ナノ秒検出）。
• ZnO避雷器試験向けのワンボタン0.75U機能。
• ゼロからの増圧：輸入多回転ポテンショメータで滑らかかつ高精度な立ち上げ。
• デジタル式過電圧設定（ロータリーダイヤル）で精密な設定が可能。
• 一体化・小型設計：現場で持ち運びやすいシャーシ。
• 重要部品：高性能IGBT、HF高圧整流ダイオードを採用。絶縁被覆ローラーで耐湿性を確保。
• 操作パネル：機能表示が明確で習得が容易。

技術仕様

• 型式：60/2、60/3、60/5、120/2、120/3、120/5。
• 定格電圧：60 kV または 120 kV。
• 定格電流：2 mA、3 mA、5 mA。
• 定格出力：120–600 W（型式により異なる）。
• 本体重量：約 9 kg（60 kV 系列）、約 10 kg（120 kV 系列）。
• 外形寸法：465×390×190 mm（60 kV）／565×390×190 mm（120 kV）。
• 二重シリンダ高さ：440 mm（60 kV）／535 mm（120 kV）。
• 出力精度（V/I）：±(1.0% 読値 ± 2 digits)。
• リップル係数：≤0.5%。
• 動作モード：断続使用、定格負荷 30 分。
• 過負荷：無負荷電圧が定格値の +10% を10分間超える可能性あり；最大充電電流 1.25× 定格。
• 電源：AC 220V ±10%、50 Hz。
• 動作環境：-10〜40°C；25°C で相対湿度 ≤85%（結露なし）；高度 ≤1500 m。

DC Hipot と AC 耐電圧の比較

• 試験電場：DC は連続した非交流電場を生成；AC は交流電場（50 Hz 等）を生成。
• 携帯性：高周波DCは電源トランス型のACユニットより大幅に軽量で携帯性に優れる。
• 電源要件：DC は標準 220 V で駆動可；AC は大容量電源や発電機を必要とする場合がある。
• 損傷メカニズム：DC は空間電荷の累積（XLPE の劣化）を引き起こす可能性がある；AC は熱的損傷や破壊点での炭化を生じやすい。
• 漏れ電流の読み取り：DC の µA レベルは湿潤や劣化傾向を反映；AC の mA レベルは誘電損失（tan δ）と合わせて解釈する必要がある。

用途

• 電力ケーブル試験：XLPE ケーブルの直流耐電圧試験および漏れ電流測定（中低圧）。
• 絶縁体・ブッシング試験：表面漏れ電流の検出による湿潤・汚染評価。
• ZnO 避雷器試験：基準 DC 電圧（例：U1mA）を印加して抵抗器の経年を検出。
• 研究開発・生産：高圧コンデンサ、HV モータ、変圧器等の出荷耐圧試験。

FAQ

• Q：試験中の主な安全リスクは？ A：高電圧による感電、絶縁破壊、火災、機器故障など。安全手順を厳守してください。
• Q：リップルは試験にどう影響する？ A：リップルが大きいと出力変動が増え、高精度試験で誤差を招く可能性がある。
• Q：ケーブル試験用の DC 発生器はどう選ぶ？ A：ケーブル長さ、断面、絶縁等級から必要な試験電圧と容量を算出し余裕を持つ。
• Q：DC 発生器は AC 試験に使えるか？ A：通常は不可。AC 試験には専用の AC 高電圧発生器を使用してください。
