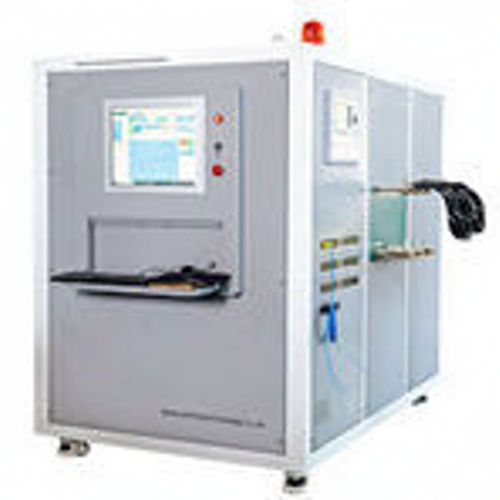

電流試験機器 DDL

電気安全温度全自動

概要

DDL series の全自動温度上昇試験装置は、高電流用途向けに設計された自動化された試験システムです。高電圧スイッチの温度上昇試験や高電流の電気調整作業に適しており、PCソフトウェアによる制御・計測・データ表示を統合しています。給電電圧、出力電流、実効電力をクラス0.5の精度で表示し、試験時間やリマインダーの設定が可能です。

用途

• 発電所、変電所、電気機器メーカー、研究機関、試験室における高電流環境での温度上昇試験および電気調整。

主な機能

• 設定電流に対する自動制御：設定値からの偏差を個別に自動補正。
• 電圧の上昇／下降を電気的に制御して出力電流を調整可能。制御精度はオプションで選択可能。
• ゼロスタート保護機能を装備し、安全な起動を確保。
• 給電電圧および出力電流をPCソフトで表示（精度クラス0.5）、実効電力をリアルタイム監視。
• 試験時間は独立してプログラム可能で、リマインダー／アラーム機能あり。
• 間欠運転・短時間運転を想定した設計で、保守が容易。

技術仕様

• 入力電圧：三相四線式 AC 380 V
• 定格周波数：50 Hz
• システム総電力：189 kW
• システム総電流：287 A
• システム力率：cosφ = 0.8
• 油入誘導式電圧調整器 — 定格容量：63 kVA
• 油入誘導式電圧調整器 — 出力電圧：0–430 V
• 油入誘導式電圧調整器 — 出力電流：0–166 A
• 波形歪み（調整器）：≤ 3%
• 起動電圧（調整器）：≤ 1%
• 短絡インピーダンス（調整器）：≤ 7%
• 乾式電流ブースター — 定格容量：63 kVA
• 乾式電流ブースター — 出力線間電圧：10 V
• 乾式電流ブースター — 出力電流：0–6300 A
• 乾式電流ブースター — 定格入力電圧：380 V
• 無負荷損失（ブースター）：< 4%
• 定格入力電流（ブースター）：166 A
• 短絡インピーダンス（ブースター）：≤ 5%
• 冷却方式（ブースター）：乾式、空冷

注意事項

• 筐体を開ける際には、輸送による損傷や接触不良の有無を電気部品および接点について点検してください。
• 使用前に、特に電圧調整器のカーボンブラシ等の接触状態を含め、全ての電気機器の接触が良好であることを確認してください。
• 関連する操作手順を厳守し、無資格者による無断操作や安全監督者不在での使用を禁止します。
• 機器は通気性が良く乾燥した場所、腐食性ガスのない環境で保管してください。
