高電圧耐電圧試験機 YDQ Digital

DCAC

概要

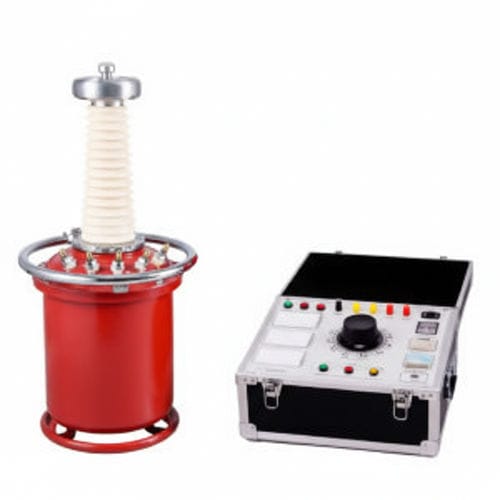

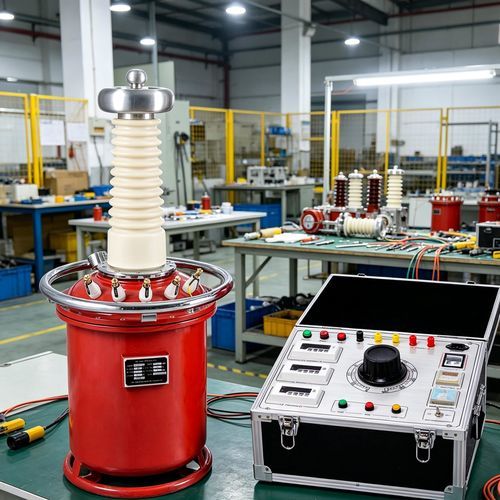

YDQ Digital Display 5 kVA AC Hipot Test Setは、デジタル監視機能を備えた高電圧試験装置で、中型電気機器の交流耐電圧試験（hipot）向けに設計されています。産業および送配電の現場における品質管理や保守用途を想定しており、無油構造により保守負荷を低減します。

技術的パラメータ

• 電圧クラス: 10 kV – 300 kV
• 容量範囲: 1 – 500 kVA
• インピーダンス電圧: ≤ 8 %
• 無負荷電流: < 7 %
• 製品種類 / 動作モード: AC、AC & DC、ACカスケード、AC-DCカスケード

主な仕様（利用可能なモデル / 例）

• YDQ-1.5/50 — 容量: 1.5 kVA; HV: 50 kV; HV電流: 30 mA; 入力: 200 V / 7.5 A; 比率: 500; 温度上昇 (30 分): 10 ℃
• YDQ-3/50 — 容量: 3 kVA; HV: 50 kV; HV電流: 60 mA; 入力: 200 V / 15 A; 比率: 500; 温度上昇: 10 ℃
• YDQ-5/50 — 容量: 5 kVA; HV: 50 kV; HV電流: 100 mA; 入力: 200 V / 25 A; 比率: 500; 温度上昇: 10 ℃
• YDQ-10/50 — 容量: 10 kVA; HV: 50 kV; HV電流: 200 mA; 入力: 200 V / 50 A; 比率: 500; 温度上昇: 10 ℃
• YDQ-20/50 — 容量: 20 kVA; HV: 50 kV; HV電流: 400 mA; 入力: 200 V / 53 A; 比率: 500; 温度上昇: 10 ℃
• YDQ-50/50 — 容量: 50 kVA; HV: 50 kV; HV電流: 1000 mA; 入力: 400 V / 132 A; 比率: 500; 温度上昇: 10 ℃
• 他に100 kV、150 kV、200 kV、300 kVのバリエーション（例: YDQ-5/100、YDQ-100/150、YDQ-200/200、YDQ-300/300）もあり、最大300 kVAまでの容量をカバーします。モデル別のHV電流・入力電圧/電流・比率・温度上昇は表を参照してください。

特徴

• 現場での取り扱いを考慮した小型・軽量設計
• 無油構造によりメンテナンスと汚染リスクを低減
• 過酷な気候条件下での現場試験に対応
• オイルタイプに比べ高い絶縁耐力と最小限のコロナ発生

仕様 / 技術仕様

• シリーズ / 型番: YDQ
• 表示: 試験監視用デジタル表示
• 提供容量: 1 — 300 kVA（モデルに依存）
• HVレンジ: 10 kV — 300 kV
• 対応試験: AC、AC & DC、ACカスケード、AC-DCカスケード
• インピーダンス電圧 ≤ 8 %、無負荷電流 < 7 %
