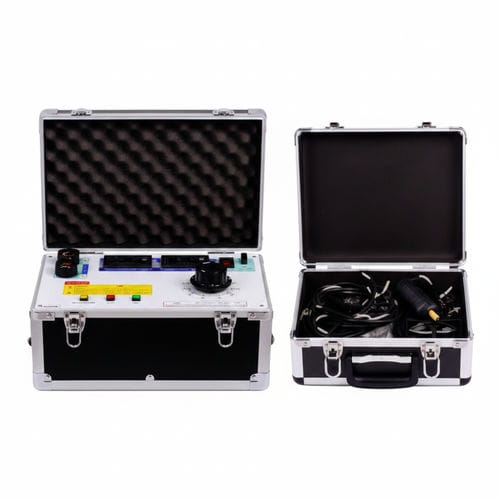

プライマリー インジェクション試験機器 DDG-1000A

電流短回路自動

DDG-1000A は、電力機器の安全試験、CT 校正、温度上昇試験、研究・教育用の高電流を発生させる主電流注入試験装置です。短絡や高電流条件を模擬して機器性能を検証します。

製品概要

• 装置種別：主電流注入器／高電流発生器（電流ブースター／電流源）。
• 目的：短絡や温度上昇などの極限電流条件を再現して試験、校正、研究に使用。
• 代表的な能力：モデルにより 500 A ～ 10,000 A 程度の出力が可能。例：DDG-1000 は 1000 A、6 kVA。

特長

• 広範囲の電流監視用に二台の電流計（アンメータ）を装備。
• 出力を微調整できる可変オートトランスを搭載。
• 状態表示ランプと押しボタン操作により簡易な操作性を実現。
• 輸送や取り扱いを考慮した一体型または分割（fission）構造を選択可能。

主な用途

• 遮断器、スイッチ、コンタクタの熱的・動的安定性試験。
• 電流変成器（CT）の校正および比率試験。
• バスバー、ブッシング、ケーブル末端の温度上昇試験。
• リレー保護装置の設定および検証。
• 高電流を必要とする研究・実験用途。

技術仕様（シリーズ例）

• DDG-500 — 容量: 3 kVA; V1: 220 V; A1: 15 A; V2: 6 V; A2: 500 A; 寸法 (mm): 430×338×550; 質量: 48 kg; 構造: 一体型。
• DDG-1000 — 容量: 6 kVA; V1: 220 V; A1: 27 A; V2: 6 V; A2: 1000 A; 寸法 (mm): 500×380×600; 質量: 80 kg; 構造: 一体型。
• DDG-2500 — 容量: 15 kVA; V1: 380 V; A1: 39.5 A; V2: 6 V; A2: 2500 A; 寸法 (mm): 600×430×790; 質量: 145 kg; 構造: 一体型。
• DDG-4000 — 容量: 24 kVA; V1: 380 V; A1: 63 A; V2: 6 V; A2: 4000 A; 寸法 (mm): 640×450×820; 質量: 180 kg; 構造: 一体型／分割型。
• DDG-5000 — 容量: 30 kVA; V1: 380 V; A1: 79 A; V2: 6 V; A2: 5000 A; 寸法 (mm): 600×430×900 および 300×500×500（分割オプション）; 質量: 145 / 135 kg; 構造: 分割型。
• DDG-6000 — 容量: 36 kVA; V1: 380 V; A1: 95 A; V2: 6 V; A2: 6000 A; 寸法 (mm): 600×430×900 および 300×500×500; 質量: 150 / 140 kg; 構造: 分割型。
• DDG-8000 — 容量: 48 kVA; V1: 380 V; A1: 126 A; V2: 6 V; A2: 8000 A; 寸法 (mm): 600×450×950 および 350×550×550; 質量: 180 kg; 構造: 分割型。
• DDG-10000 — 容量: 60 kVA; V1: 380 V; A1: 158 A; V2: 6 V; A2: 10000 A; 寸法 (mm): 800×600×1100 および 380×550×600; 質量: 200 kg; 構造: 分割型。

特性 / 技術仕様

• 出力電流範囲：モデルにより 500 A ～ 10,000 A の二次電流。
• 一次電源：モデルにより一般的に 220 V または 380 V、定格 kVA は機種により異なる。
• 二次参照：注入器接続用の目安 V2 は通常 6 V。
• 構造：輸送を考慮した一体型（単一ユニット）または分割型（fission）を選択可能。
• 制御・安全要素：二系統の電流計、可変オートトランス、表示ランプおよび押しボタン操作。
