DC耐電圧試験機 ZGF 200~400kV

概要：

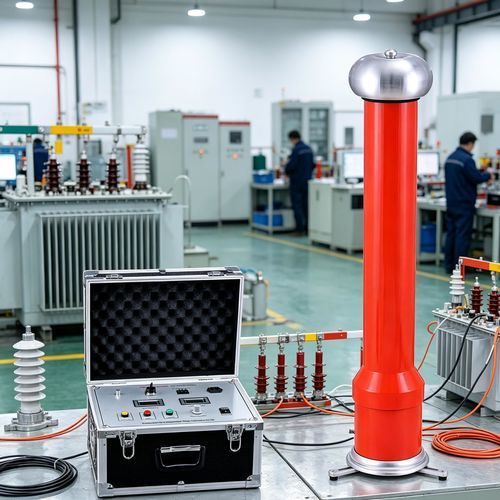

ZGFシリーズは分割型の直流耐電圧試験器（DC Hipot）であり、現場での直流耐電圧試験および漏れ電流測定を目的としたポータブル高電圧発生器です。避雷器（ZnO含む）、電力変圧器、35～500 kVのケーブルの試験に適しています。制御ユニット、電圧倍増シリンダーおよびコロナリングで構成され、電圧／電流のデジタル表示と複数の保護機能により安全な現場作業を実現します。

主な特長：

• 分割型のコンパクトでポータブルな設計により現場展開が容易。
• リップル係数が小さい安定で低ノイズの直流出力（≤0.5%）。
• 過電圧、過電流、ゼロ電圧スタート、故障保護などの包括的な保護機能と直感的なデジタル操作・表示。
• 電圧・電流のデジタル監視内蔵。酸化亜鉛避雷器試験用の0.75倍電圧変換（0.75 UDC ワンタッチ 1 mA、精度 ≤1.0%）機能を搭載。
• 過負荷能力に優れ、無負荷時は定格電圧の+10%を10分間許容、最大充電電流は1.25×定格電流。
• 現場での取り扱いに配慮したポータブルシャーシと最適化された重量。

用途：

• 酸化亜鉛避雷器、電力変圧器、35～500 kVの中・高圧ケーブルの直流耐電圧試験および漏れ電流測定。
• 現場での保守・試運転時のHipot試験や漏れ試験。

技術仕様：

• 対応モデル：200/2、200/3、200/5、300/2、300/3、300/5、400/2、400/3、400/5。
• 定格電圧（kV）：200（200/*）、300（300/*）、400（400/*）。
• 定格電流（mA）：2 mA（*/2）、3 mA（*/3）、5 mA（*/5）。
• 定格出力（W）モデル別：
  • 200/2：400 W
  • 200/3：600 W
  • 200/5：1000 W
  • 300/2：600 W
  • 300/3：900 W
  • 300/5：1500 W
  • 400/2：800 W
  • 400/3：1200 W
  • 400/5：2000 W
• 操作箱重量（kg）：
  • 200/2：5.5
  • 200/3：6.0
  • 200/5：6.5
  • 300/2：10.5
  • 300/3：10.5
  • 300/5：10.5
  • 400/2：10.5
  • 400/3：10.5
  • 400/5：10.8
• 電圧倍増シリンダー重量（kg）：
  • 200/2：8.7
  • 200/3：9.0
  • 200/5：9.0
  • 300/2：24.0
  • 300/3：24.0
  • 300/5：24.5
  • 400/2：33.5
  • 400/3：33.5
  • 400/5：33.5
• 二重シリンダー高さ（mm）：200系 970、300系 1250、400系 1650。
• 電圧精度：±(1.0% 読み取り + 2 digits)。
• 電流精度：±(1.0% 読み取り + 2 digits)。
• リップル係数：≤0.5%。
• 電圧安定性：電源 ±10% 変動で出力変化 ≤1%。
• 過負荷能力：無負荷電圧は10分間定格電圧の+10%まで許容；最大充電電流 = 1.25×定格電流；容量性負荷は定格電流の1.5×まで充電可。
• 電源：単相 50 Hz、220 V ±10%。
• 動作方式 / 使用時間：断続使用 — 定格負荷 30 分；定格電圧の1.1倍使用時 10 分。
• 使用環境：-10°C ～ +40°C；相対湿度 25°C で ≤85%（結露無きこと）；高度 <1500 m。
• 構造的特徴：電気絶縁ダブラー；空気絶縁で漏れなし。
• 操作箱の機能：高精度 0.75 UDC ワンタッチ 1 mA ボタン（精度 ≤1.0%）、デジタルダイヤルによる過電圧保護設定、現場向けポータブルシャーシ。
