マルチポイント耐圧試験器 UHV-283

AC高電圧

製品紹介：

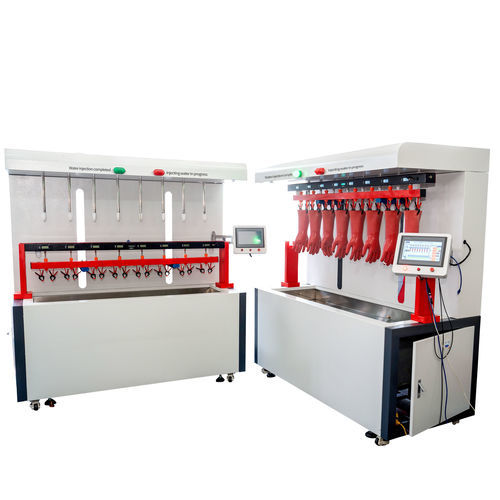

UHV-283は、絶縁靴や絶縁手袋などの保護具の絶縁耐電圧試験に用いる全自動の注水式耐電圧試験装置です。本装置はPLCによるワンキー注水、残量パーセンテージ表示付きリチウム電池収集ボックス、および試験中の状態を表示するHMI（タッチスクリーン）を備え、バッチ試験や定期保守に適しています（業務・産業用途向け）。

機能：

• 全自動注水：内外の水位を自動制御し、試験条件の一貫性を確保して人的誤差を低減します。
• 電圧の自動立ち上げ・保持・下降：プリセットプログラムに従って自動で処理します。
• マルチステーション試験：複数の靴や手袋を同時に試験可能で、生産性を向上します。
• 独立した漏れ電流検出：各試料の漏れ電流をリアルタイム表示し、合否判定を正確に行えます。

製品概要：
絶縁靴・絶縁手袋等の耐電圧試験向けのインテリジェント試験装置です。

技術仕様：
出力電圧範囲：AC 0–50 kV（制御 0–250 V）
定格出力容量：5 kVA
入力電流：0–20 A
漏れ電流測定範囲：0–30.0 mA（オプション 0–50 mA）
漏れ電流測定誤差：1% ±3 digits
漏れ電流分解能：0.01 mA
電圧測定誤差：≤1% 表示値 ±0.1% レンジ
電流測定誤差：≤1% 表示値 ±0.1% レンジ
デジタルタイミング：0–999 s
コンソール寸法：1300 × 940 × 860 mm
注水ユニット寸法：1900 × 950 × 1860 mm
コンソール重量：50 kg
注水ユニット重量：200 kg

製品特長：

• 高速マイクロコントローラ／PLCによる高い自動化と操作性。
• 高周波スイッチング電源技術の採用により安定した高電圧出力を実現。
• 逆起電力や過電流等から装置を保護する総合的な保護機能を搭載。
• 放電時の音による警報と明確な放電表示で誤操作を低減。
• 高速応答で測定値の自動更新と状態キャプチャが可能。
• 現場設置に配慮した縦置きシャーシ構造。
• インテリジェントな出力管制御により内部発熱を抑え、長時間連続運転を可能に。
• ドットマトリクスLCDのメニュー式インターフェースと印刷機能。

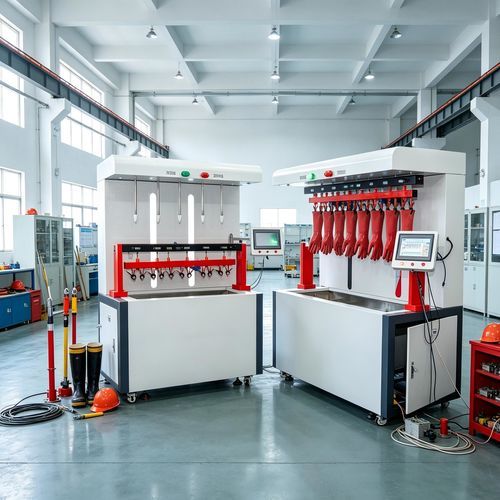

適用シーン：

• 電力事業者における定期的な保守試験（現場使用中の靴・手袋の耐電圧確認）。
• 発電所・変電所での一括試験（火力、水力、風力、太陽光等）。
• 安全具試験センター、品質検査所、第三者試験所での集中大量試験と報告書作成。
• 産業企業（石油化学、化学、冶金、炭鉱、製鋼、アルミ電解）での定期検査。
• 鉄道・軌道交通分野での架線保守等に用いる保護具の定期耐電圧試験。
• 絶縁製品メーカーによる工場検査・型式試験。

FAQ：

• Q：本装置は何を検査しますか？ A：絶縁靴や絶縁手袋等の製品に対して、電力周波数耐電圧試験と漏れ電流検出を行い、絶縁の劣化、湿潤、損傷などを検出します。
• Q：自動注水システムの利点は？ A：試料へ導電性媒体を注入して実働条件を模擬し、注水高さを正確に制御して試料間の条件を均一にすることで再現性を向上させ、手作業の誤差を低減します。

注水手順：

• 試験台は自動注水ユニットと高電圧試験コンソールの二部分で構成されます。コンソールは絶縁接続によりHV端子および筐体と接続されます。
• 注水ユニットはポンプ、電磁弁、昇降モータを含みます。筐体を接地し、AC 220 Vに接続してください。タンクは給水用の入口と排水用の出口を備えます。
• 給水ホースを入口に接続し、バルブを開いてタンクを満たし、満水後にバルブを閉じてください。給水中は無人にしないでください—溢水に注意。
• システムは循環水を使用します。電源投入で待機状態になります。試料を設置し、手袋/靴の試験ボタンを押すと、注水ユニットが下降してノズルを挿入し、所定水位まで注水してから自動的に復帰します。
• HMIによりパラメータ設定が可能で、非常停止機能を備えています。

充電手順：
高電圧試験前に収集ボックスのバッテリーを充電してください。充電器を充電ポートに差し込み、220 V ACに接続します。充電表示灯で進行状況を確認してください。通常の充電時間は2～8時間です。長期間未使用の場合は1～2ヶ月ごとに1回の充放電を推奨します。

型式 / 主要仕様：

• 型式：UHV-283
• 出力電圧：AC 0–50 kV（制御 0–250 V）
• 定格出力：5 kVA
• 入力電流：0–20 A
• 漏れ電流範囲：0–30.0 mA（オプション 0–50 mA）
• 漏れ電流分解能：0.01 mA
• タイマー：0–999 s
