高電圧耐電圧試験機 YDJ

DCAC

製品紹介

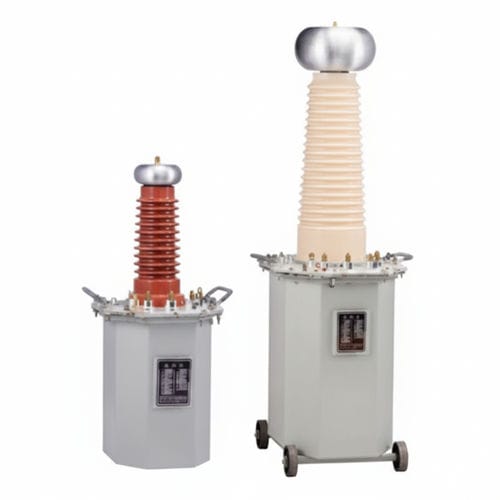

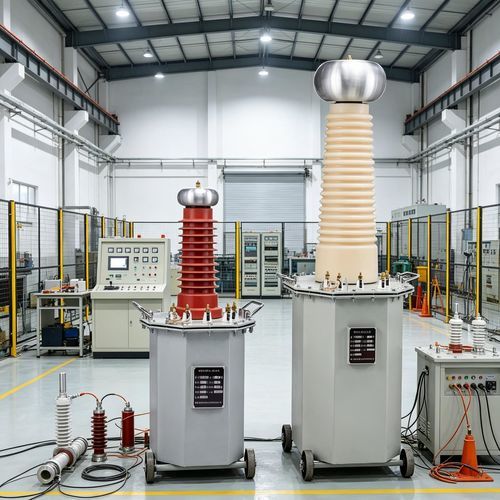

YDJシリーズ（50〜300 kV）は制御ボックスと油入試験変圧器で構成されます。電力周波数のACおよびDC耐電圧試験（Hipot）を目的とし、必要に応じてより高いkVや大きなkVA仕様での提供が可能です。設計はコンパクトなコロナリング、低い部分放電、油冷による熱管理を重視しています。

製品パラメータ
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

視覚的比較（要約）
比較項目 | 油入試験変圧器 | 乾式（エポキシ）試験変圧器 | SF6膨張型変圧器 | 直列共振試験装置
絶縁媒体 | 変圧器油（鉱油） | エポキシ樹脂 | SF6ガス | 乾式/リアクタ組合せ
単体最大電圧 | 非常に高い | 低め（概ね≤35 kV） | 高い（〜300 kV） | 共振次第
体積・重量 | 最も大きく重い（油タンク必要） | 軽量でコンパクト | 中程度（圧力容器） | 非常に軽量
冷却性能 | 優秀（油循環） | 限定的 | 中程度（ガス対流） | 限定的
火災リスク | あり（油は可燃） | 低い | 低い（分解生成物は有毒） | 低い
保守コスト | 高め（油のろ過・試験） | 非常に低 | 高め（ガス管理） | 中程度

製品特長

• 油入構造とコンパクトなコロナリングにより部分放電を抑制。
• 先進の絶縁材料と最適化された巻線で軽量化・小型化を実現。
• 幅広い電圧レンジとkV/kVAの構成を選択可能。

利点

• 油冷却により負荷時の熱安定性を確保。
• 変圧器油は高い絶縁強度を持ち、短時間の高電圧試験に適する。
• 定期メンテナンス（油のろ過等）で長寿命運用が可能。
• 高出力負荷に対応する能力を有する。

主な適用分野

• 電力系統試験：変圧器、開閉装置、配電機器等の高電圧試験。
• 研究・実験室：高電圧機器や絶縁材料の開発・試験。
• ケーブル・部品の絶縁試験。
• 産業用自動化：機器の電気試験および調整。
• 電気安全性の検証および基準適合試験。
• 電力系技術の教育・訓練。

よくある質問

• Q: なぜ油入式を選ぶべきか？ A: 油は絶縁と放熱を同時に行い、内部電界強度を高めて部分放電を抑制できるため、短時間の高電圧出力に適しています。
• Q: 50 Hzの試験変圧器と直列共振装置の違いは？ A: 試験変圧器は直接昇圧する方式で、短いケーブルや中小の試験対象に適する。直列共振はリアクタで容量性電流を補償し、電源容量を小さくできるため、長距離ケーブルや大容量発電機向けに有利です。

技術仕様（要約）

• シリーズ：YDJ（油入高圧試験変圧器）。
• 電圧範囲：典型 25–300 kV（機種により異なる）。
• 容量範囲：3–300 kVA（機種により異なる）。
• 出力種別：電力周波数のACおよびDC耐電圧試験。
• 冷却：油循環冷却。
• 低圧入力：機種により200 Vまたは400 Vが一般的。
