高電圧耐電圧試験機 YDQ series

DCAC

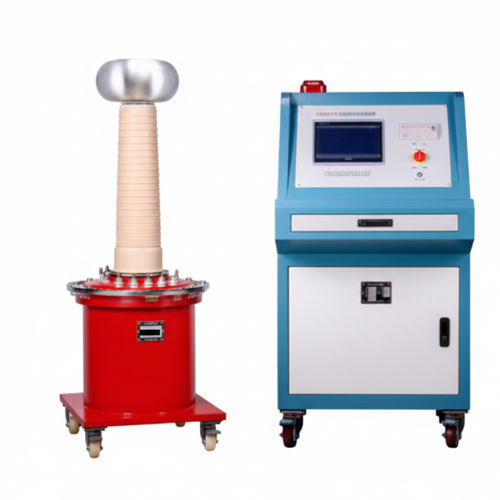

YDQ Inflatable AC/DC Hipot Test Setは、電気機器の試験および予防試験に使用される高電圧試験装置です。従来の油入/乾式試験変圧器と比べて体積・重量・運搬性および現場での適用性に優れています。

主な特徴

• 小型・軽量設計で持ち運びや現場での作業に適している。
• クリーンで油不要、メンテナンスフリー。

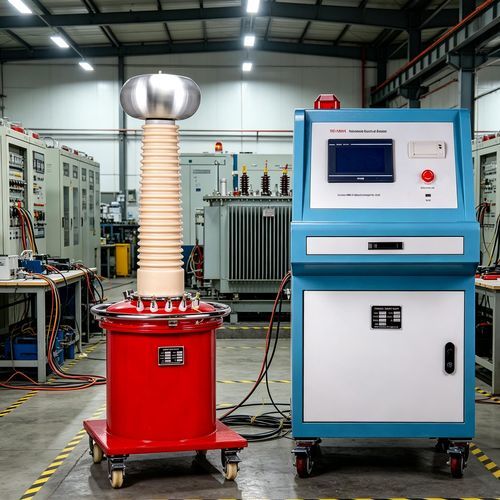

• 厳しい気候条件の影響を受けにくく、屋外現場での継続試験が可能。
• 油入タイプに比べて絶縁耐力が高く、コロナ放電が最小限に抑えられる。

技術的パラメータ

• 電圧クラス: 10kV - 300kV
• 容量範囲: 1 - 500 kVA
• インピーダンス電圧: ≤ 8%
• 無負荷電流: < 7%
• 製品の種類: AC、AC & DC、AC カスケード、AC DC カスケード

主な仕様（モデル別）

• YDQ-1.5/50 — 容量: 1.5 kVA, 高圧: 50 kV, 高圧電流: 30 mA, 入力電圧: 200 V / 7.5 A, 比率: 500, 温度上昇(30分): 10℃
• YDQ-3/50 — 容量: 3 kVA, 高圧: 50 kV, 高圧電流: 60 mA, 入力電圧: 200 V / 15 A, 比率: 500, 温度上昇: 10℃
• YDQ-5/50 — 容量: 5 kVA, 高圧: 50 kV, 高圧電流: 100 mA, 入力電圧: 200 V / 25 A, 比率: 500, 温度上昇: 10℃
• YDQ-10/50 — 容量: 10 kVA, 高圧: 50 kV, 高圧電流: 200 mA, 入力電圧: 200 V / 50 A, 比率: 500, 温度上昇: 10℃
• YDQ-20/50 — 容量: 20 kVA, 高圧: 50 kV, 高圧電流: 400 mA, 入力電圧: 200 V / 53 A, 比率: 500, 温度上昇: 10℃
• YDQ-30/50 — 容量: 30 kVA, 高圧: 50 kV, 高圧電流: 600 mA, 入力電圧: 200 V / 79 A, 比率: 500, 温度上昇: 10℃
• YDQ-50/50 — 容量: 50 kVA, 高圧: 50 kV, 高圧電流: 1000 mA, 入力電圧: 200 V / 12 A, 比率: 500, 温度上昇: 10℃
• YDQ-5/100 — 容量: 5 kVA, 高圧: 100 kV, 高圧電流: 50 mA, 入力電圧: 200 V / 25 A, 比率: 1000, 温度上昇: 10℃
• YDQ-10/100 — 容量: 10 kVA, 高圧: 100 kV, 高圧電流: 100 mA, 入力電圧: 200 V / 50 A, 比率: 1000, 温度上昇: 10℃
• YDQ-20/100 — 容量: 20 kVA, 高圧: 100 kV, 高圧電流: 200 mA, 入力電圧: 200 V / 53 A, 比率: 1000, 温度上昇: 10℃
• YDQ-30/100 — 容量: 30 kVA, 高圧: 100 kV, 高圧電流: 300 mA, 入力電圧: 200 V / 79 A, 比率: 1000, 温度上昇: 10℃
• YDQ-50/100 — 容量: 50 kVA, 高圧: 100 kV, 高圧電流: 500 mA, 入力電圧: 200 V / 132 A, 比率: 1000, 温度上昇: 10℃
• YDQ-20/150 — 容量: 20 kVA, 高圧: 150 kV, 高圧電流: 133 mA, 入力電圧: 400 V / 53 A, 比率: 1500, 温度上昇: 10℃
• YDQ-30/150 — 容量: 30 kVA, 高圧: 150 kV, 高圧電流: 200 mA, 入力電圧: 400 V / 80 A, 比率: 1500, 温度上昇: 10℃
• YDQ-50/150 — 容量: 50 kVA, 高圧: 150 kV, 高圧電流: 333 mA, 入力電圧: 400 V / 132 A, 比率: 1500, 温度上昇: 10℃
• YDQ-100/150 — 容量: 100 kVA, 高圧: 150 kV, 高圧電流: 667 mA, 入力電圧: 400 V / 263 A, 比率: 1500, 温度上昇: 10℃
• YDQ-50/200 — 容量: 50 kVA, 高圧: 200 kV, 高圧電流: 250 mA, 入力電圧: 250 V / 132 A, 比率: 2000, 温度上昇: 10℃
• YDQ-100/200 — 容量: 100 kVA, 高圧: 200 kV, 高圧電流: 500 mA, 入力電圧: 250 V / 263 A, 比率: 2000, 温度上昇: 10℃
• YDQ-150/200 — 容量: 150 kVA, 高圧: 200 kV, 高圧電流: 750 mA, 入力電圧: 400 V / 395 A, 比率: 2000, 温度上昇: 10℃
• YDQ-200/200 — 容量: 200 kVA, 高圧: 200 kV, 高圧電流: 1000 mA, 入力電圧: 400 V / 526 A, 比率: 2000, 温度上昇: 10℃
• YDQ-300/200 — 容量: 300 kVA, 高圧: 200 kV, 高圧電流: 1500 mA, 入力電圧: 400 V / 790 A, 比率: 2000, 温度上昇: 10℃
• YDQ-50/300 — 容量: 50 kVA, 高圧: 300 kV, 高圧電流: 170 mA, 入力電圧: 400 V / 132 A, 比率: 3000, 温度上昇: 10℃
• YDQ-100/300 — 容量: 100 kVA, 高圧: 300 kV, 高圧電流: 333 mA, 入力電圧: 400 V / 263 A, 比率: 3000, 温度上昇: 10℃
• YDQ-150/300 — 容量: 150 kVA, 高圧: 300 kV, 高圧電流: 500 mA, 入力電圧: 400 V / 395 A, 比率: 3000, 温度上昇: 10℃
• YDQ-200/300 — 容量: 200 kVA, 高圧: 300 kV, 高圧電流: 667 mA, 入力電圧: 400 V / 526 A, 比率: 3000, 温度上昇: 10℃
• YDQ-300/300 — 容量: 300 kVA, 高圧: 300 kV, 高圧電流: 1000 mA, 入力電圧: 400 V / 790 A, 比率: 3000, 温度上昇: 10℃

別名

• 高電圧テストセット
• テストトランス
• ヒップポットテストセット
