AC耐圧試験器 YDJ

DC絶縁油高電圧

製品概要

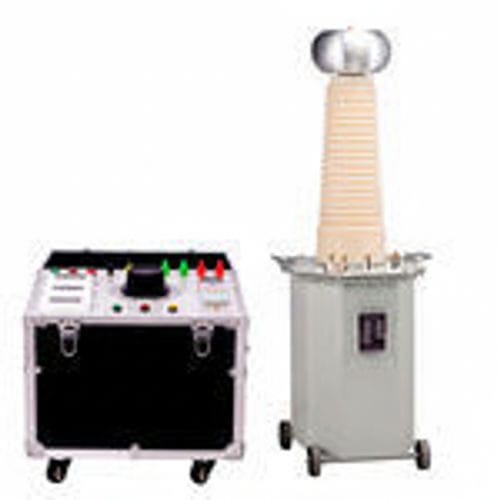

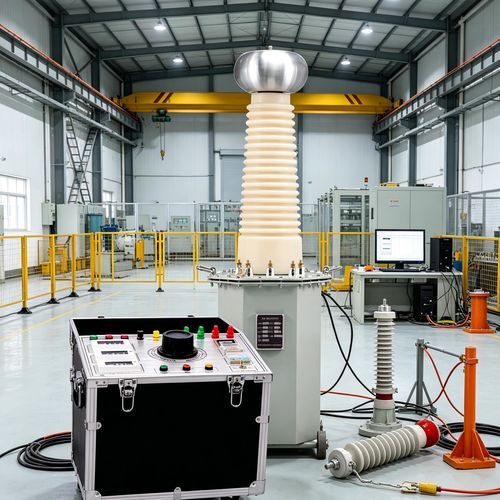

YDJ デジタル表示 10 kVA 油浸式 AC/DC 耐圧試験装置は、変圧器、長距離ケーブルおよびその他の高電圧機器の絶縁耐力試験向けの高容量試験システムです。10 kVA 定格の油浸高圧変圧器とデジタル監視を備え、AC／DC の耐電圧試験を自動制御およびデータ記録で実施し、試験ラボ、メーカーの品質管理、送配電設備の試験に適しています。

製品の特長

• 油浸絶縁と油循環冷却により、絶縁強度と熱放散性を向上。
• デジタル表示と自動制御により、電圧／電流の精密設定、監視、試験ログが可能。
• コロナリングや制御された絶縁形状により部分放電を低減。
• 用途に応じた複数の容量・電圧バリエーションを用意。

メリット

• 中・高電圧機器の試験に適した安定した高電圧出力を提供。
• 油循環による効率的な熱放散で長時間試験に対応。
• 単体運用または直列／並列接続による拡張が可能で、高電圧・大容量に対応。
• 密閉タンクや防爆構造のオプションにより保守負担と運用リスクを低減。

主な適用事例

• 電力システム試験：遮断器、切断器、電流変成器などのAC耐電圧試験。
• ケーブル試験：高電圧電力ケーブルのDC耐電圧や直列共振試験前の昇圧プレテスト。
• 絶縁材料試験：絶縁板、塗料、シリコーンゴム等の誘電破壊試験（ラボ・生産QC）。

よくある質問

• 装置を直列（カスケード）接続してより高い電圧を得られますか？ — はい。複数の油浸試験変圧器をカスケード接続して、GIS、長尺ケーブル、大型変圧器向けの超高電圧を実現できます。
• どのような絶縁油を使用していますか？ — 高性能な変圧器用絶縁油を標準とし、環境配慮型オイルも要望に応じて対応可能です。
• 絶縁油はどの程度の頻度で交換すべきですか？ — 定期点検と油の誘電強度試験を推奨します。交換頻度は使用環境に依存します。

技術仕様
型式 | 容量 (kVA) | 高電圧 (kV) | 高電圧電流 (mA) | 入力電圧 (V) | 入力電流 (A) | 変圧比 | 温度上昇 ℃ (30分)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

特性 / 仕様

• シリーズ: YDJ、モデルにより 3 kVA～300 kVA、最大 300 kV 出力まで対応。
• 試験モード: AC／DC 耐電圧試験、デジタル監視および自動データ記録対応。
• 冷却／絶縁: 油浸式トランスと油循環による冷却で熱管理と絶縁性能を強化。
• 適用分野: 高電圧ラボ、メーカーQC、送配電設備の試験、ケーブル・絶縁材料の評価。
