高電圧耐圧試験器 SBF

AC電気準拠マルチポイント

製品概要

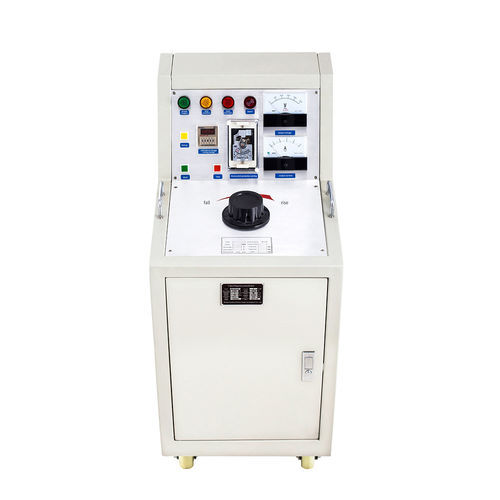

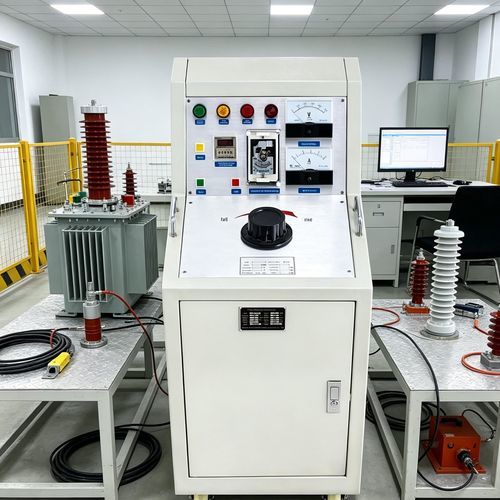

SBF トリプル周波数誘導耐圧試験装置（耐電圧試験器／高電圧発生器）は、電圧互感器の誘導耐圧試験、電力変圧器の相分裂試験、および電動機巻線や小型変圧器の誘導試験向けに設計された変圧器型試験装置です。三芯五柱の磁気構造を採用し、鉄心が飽和点以上で動作して所要の誘導特性を発生します。設計は GB311‑61 および電気設備の予防試験規程を参照しています。試験用途に応じて短時間の 150 Hz 電源としても使用できます。

用途

• 電圧互感器の倍周（周波数倍）誘導耐圧試験（35–220 kV カスケード VT 試験で一般的）。
• 電力変圧器に対する相分裂および周波数倍誘導耐圧試験。
• 他のコイル型電気製品の誘導耐圧試験、および電動機巻線や小型変圧器の誘導試験。

技術仕様

• 入力電圧：三相 380 V、50 Hz。
• 出力電圧（単相、150 Hz）：300 V / 500 V / 800 V / 1000 V（より高電圧が必要な場合は外部昇圧変圧器を使用）。
• 出力容量：定格容量の 20%（短時間用途）。
• 高調波歪み：<5%–8%。
• 無負荷運転許容時間：≤5 分。
• 定格電圧下での試験持続時間：通常 40 秒。

主な特長

• 三芯五柱構造により、鉄心が飽和以上で動作して誘導試験に必要な特性を発揮します。
• 変圧器の一次・二次絶縁強度評価や、電動機巻線・小型変圧器の誘導試験が可能です。
• 特定の試験条件下で短時間の 150 Hz 電源として利用できます。

規格および技術仕様

• 参照規格：GB311‑61 および電気設備の予防試験関連規程。
• 型式／シリーズ：SBF。
• 製造者：Wuhan UHV。
• 主な用途：35–220 kV カスケード電圧互感器の交流耐圧試験、電動機巻線及び小型変圧器の誘導試験、短時間の 150 Hz 電源供給。
• 入力：3×380 V、50 Hz。
• 出力：300/500/800/1000 V 単相 @150 Hz（高電圧は外部昇圧が必要）。
• 出力容量：定格容量の 20%。
• 高調波歪み：<5%–8%。
• 無負荷運転制限：≤5 分；定格電圧下試験時間：通常 40 秒。
