パフォーマンステスト システム

シミュレーション用衝撃圧実験用

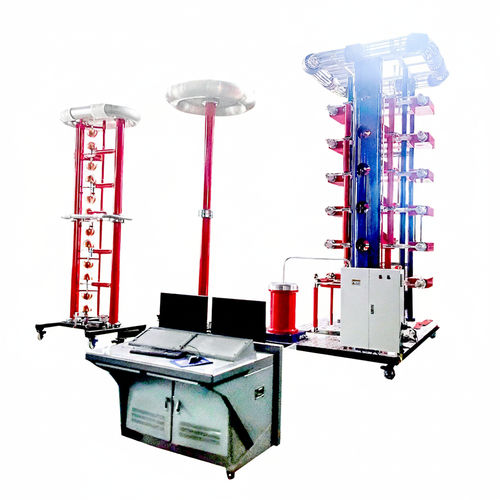

UHV(V) Lightning Impulse Test Systemは、高電圧・大電流の雷インパルスを模擬して、機器の耐電圧性および絶縁特性を評価するための制御されたインパルス発生装置です。電磁誘導と高電圧電源、放電デバイス（蓄電コンデンサ＋放電導線）を組み合わせて試験波形を生成します。

用途と試験例

• 遮断器、絶縁体、変圧器、リアクトルなどHV機器の型式試験および定期試験における雷インパルス模擬。
• フルウェーブ試験（1.2/50 μs）および、構成により波形トランケーション（2–6 μs）試験に対応。

技術パラメータ

• 充電電圧 — 設定範囲: 0–100 kV；動作範囲: 10.0–100.0 kV；設定偏差 ≤ ±1%；不安定度 ≤ ±1%；分解能 0.1 kV。
• 充電時間 — 設定範囲: 30–180 s；分解能 1 s；アラーム遅延 2 s。
• インパルス回数 — プログラム可能: 1–999；昇圧回数: 1–999。
• 保護設定 — 過電流／過電圧保護は設定可能；動的充電保護はオプション選択可。
• 出力インパルスの安定性 — >99%。

代表的な構成例（電圧 / エネルギー）

• 100 kV / 5 kJ — トランケーション装置無し；オシロスコープ／収録カード不要；6–10 kVレベルの遮断器・絶縁体向け；フルウェーブ1.2/50 μs。
• 200 kV / 5 kJ — トランケーション無し；6–10 kV向けフルウェーブ1.2/50 μs。
• 200 kV / 10 kJ — トランケーション／オシロ選択可能；フルウェーブ1.2/50 μs、装備時はトランケート波2–6 μs対応。
• 300 kV / 7.5 kJ〜300 kV / 30 kJ — 単段トランケーション＋オシロスコープ等のオプションでトランケート試験対応；10–35 kVレベル向け。
• 400 kV / 10–40 kJ — トランケーション有無のバリエーション；フルウェーブ1.2/50 μs；トランケート2–6 μsは装備時。
• 500 kV / 30 kJ、600 kV / 15–30 kJ — 単段steepening／cutoffオプション；steep-waveおよびfull-wave試験対応。
• 800 kV / 20–80 kJ — 10–110 kVレベル機器向け高電圧構成；モデルによりトランケーション対応あり。

特徴

• 低インダクタンス回路設計と抵抗フィルタ措置により、大容量・高負荷下で標準的なインパルス波を生成。
• 高い高電圧利用率：雷波および運用波の利用率はそれぞれ≥85%および≥80%。
• 波形調整が容易で操作は簡単、同期性に優れ信頼性の高い運転が可能。
• 定電流自動充電制御により高い自動化と強い耐ノイズ性を実現。

構成

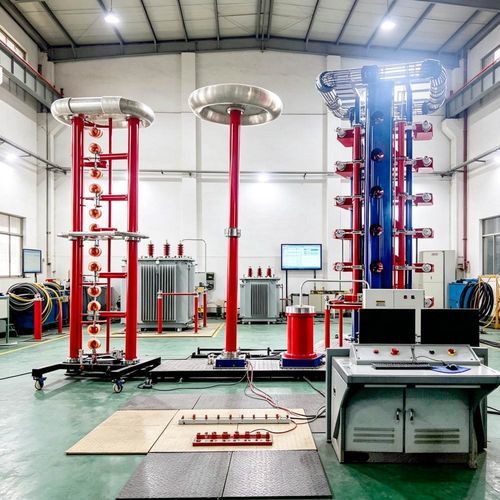

• 主要構成要素：発生器本体、波形トランケーション／カットオフ装置（該当モデル）、分圧器、制御コンソール（マイコンまたは汎用）、デジタル波形記録／取得システム、測定・安全付属品。

仕様 — 要約

• 電圧：設定 0–100 kV；動作 10.0–100.0 kV；分解能 0.1 kV；偏差／不安定度 ≤ ±1%。
• 充電時間：30–180 s（分解能 1 s）；アラーム遅延 2 s。
• インパルス数：1–999（プログラム可能）；昇圧回数：1–999。
• 保護：過電流／過電圧保護は設定可能；動的充電保護はオプション。
• 出力安定性：>99%；100 kV/5 kJ〜800 kV/80 kJまでの複数構成を選択可能。
