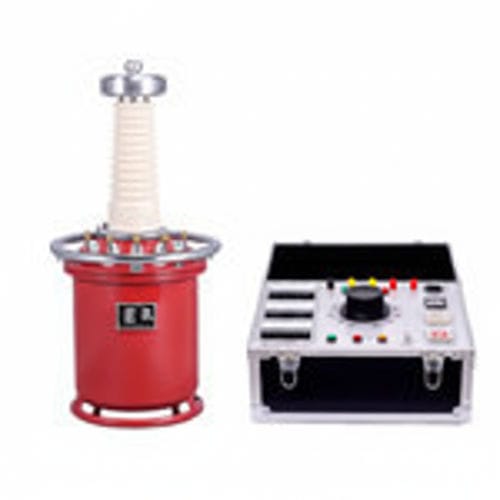

高電圧耐電圧試験機 YDQ 5kVA

DCAC

YDQ 5kVA のポインター AC DC のテスト変圧器のヒポットのテスターはユーティリティ、企業および実験室の定常状態のヒポットのテストのために設計されている古典的な、手動作動させた高圧テスト変圧器です。高度なデジタル機能を必要としない環境向けに、シンプルな手動制御、アナログ指針表示、頑丈な構造、容易なメンテナンスを重視しています。 特長

小型・軽量

クリーンな無給油設計

過酷な気候の影響を受けない

現場での取り扱いやテストに最適

オイルタイプのトランスより大幅に高い絶縁耐力

最小限のコロナ

技術パラメーター

電圧クラス：10kV-300kV.

容量範囲：1-500kVA.

インピーダンス電圧：≤8％.

無負荷電流：<7％.

利用可能な製品の種類：AC、AC&DC、ACカスケード、AC DC cascade.

。 主な仕様

YDQ-1.5/50-容量：1.5 kVA、HV：50 kV、HV電流：30 mA、入力：200 V / 7.5A、比率：500、温度上昇（30分）：

YDQ-3/50 - 容量：3 kVA; HV：50 kV; HV電流：60 mA; 入力：200 V / 15 A; レシオ：500; 温度上昇：10 ℃.

YDQ-5/50 - 容量：5 kVA; HV：50 kV; HV電流：100 mA; 入力：200 V / 25 A; レシオ：500; 温度上昇：10 ℃.

YDQ-10/50 - 容量：10 kVA、HV：50 kV、HV電流：200 mA、入力：200 V / 50 A、比率：500、温度上昇：10 ℃。

YDQ-20/50 - 容量：20 kVA、HV：50 kV、HV電流：400 mA、入力：200 V / 53 A、比率：500、温度上昇：10 ℃

YDQ-30/50 - 容量：30 kVA、HV：50 kV、HV電流：600 mA、入力：200 V / 79 A、比率：500、温度上昇：10 ℃。

YDQ-50/50 - 容量：50 kVA、HV：50 kV、HV電流：1000 mA、入力：200 V / 132 A、レシオ：500、温度上昇：10 ℃

YDQ-5/100 - 容量：5 kVA、HV：100 kV、HV電流：50 mA、入力：200 V / 25 A、レシオ：1000、温度上昇：10 ℃。

YDQ-10/100 - 容量：10 kVA、HV：100 kV、HV電流：100 mA、入力：200 V / 50 A、比率：1000、温度上昇：10 ℃。

YDQ-20/100 - 容量：20 kVA; HV：100 kV; HV電流：200 mA; 入力：200 V / 53 A; レシオ：1000; 温度上昇：10 ℃

YDQ-30/100 - 容量：30 kVA; HV：100 kV; HV電流：300 mA; 入力：300 V / 79 A; レシオ：1000; 温度上昇：10 ℃：

YDQ-50/100 - 容量：50 kVA、HV：100 kV、HV電流：500 mA、入力：

YDQ-20/150 - 容量：20 kVA、HV：150 kV、HV電流：150 mA、入力：133 V / 53 A：

YDQ-100/150 - 容量：100 kVA、HV：150 kV、HV電流：150 mA、入力：667 V / 263 A：

YDQ-50/200 - 容量: 50 kVA、HV: 200 kV、HV電流: 200 mA、入力: 250 V / 132 A、比率: 2000、温度上昇: 10 ℃.

YDQ-100/200 - 容量: 100 kVA、HV: 200 kV、HV電流: 200 mA、入力: 500 V / 263 A：

YDQ-150/200 - 容量：150 kVA、HV：200 kV、HV電流：200 mA、入力：750 V / 395 A：

YDQ-200/200 - 容量：200 kVA、HV：200 kV、HV電流：200 mA、入力：

YDQ-300/200 - 容量：300 kVA、HV：200 kV、HV電流：200 mA、入力：1500 V / 790 A：

YDQ-50/300 - 容量：50 kVA、HV：300 kV、HV電流：300 mA、入力：

YDQ-100/300 - 容量：100 kVA、HV：300 kV、HV電流：300 mA、入力：333 V / 263 A：

YDQ-150/300 - 容量：150 kVA、HV：300 kV、HV電流：300 mA、入力：

YDQ-200/300 - 容量：200 kVA、HV：300 kV、HV電流：300 mA、入力：

YDQ-300/300 - 容量：300 kVA、HV：300 kV、HV電流：300 mA、入力：1500 V / 790 A、電圧比：3000、温度上昇：10 ℃：

- 容量：300 kVA、HV：300 kV、HV電流：300 mA、入力：1500 V / 790 A、比率：3000、温度上昇：10 ℃。 製品に関する追加情報

ページ上のニックネーム/共通参照： 特性/仕様技術

• 電圧クラス：10kV-300kV。
• 容量範囲：
• インピーダンス電圧：≤8%
• 無負荷電流：<7%
• 利用可能な製品タイプ：
• 使用可能な製品タイプ：AC、AC&DC、ACカスケード、AC DCカスケード
• 設計：ドライタイプ（オイルなし）、コンパクト、メンテナンスフリー、高耐電圧、低コロナ
• ドキュメンテーションを提供します：
• 資料提供：ユーザーマニュアル（PDF）および校正証明書（PDF）
• マルチメディア：YDQ AC/DC Hipotテスト・セットのデモを行う製品ビデオ（複数可）

。
