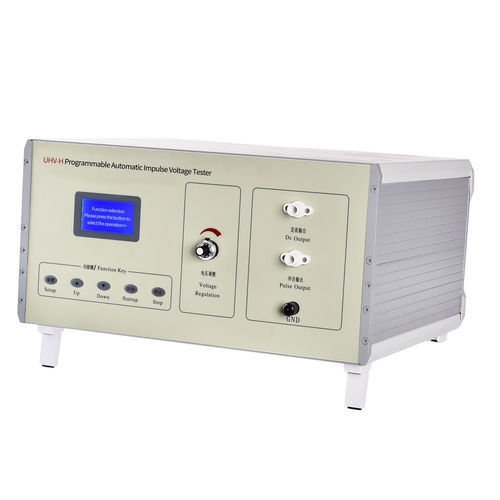

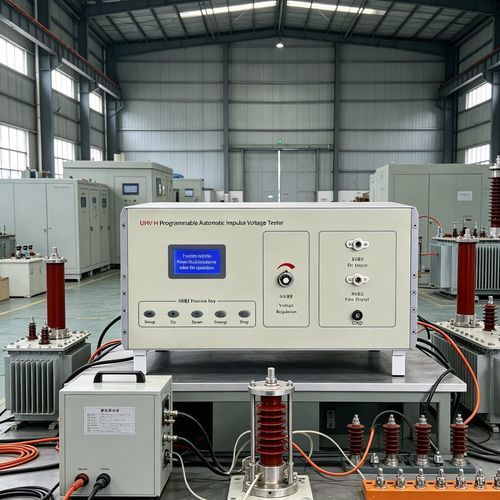

電圧パルス試験機 UHV

電気安全高電圧衝撃波

UHVシリーズのプログラマブル自動インパルス耐電圧試験器は、高電圧インパルス発生器であり、電気製品の耐電圧試験や安全認証に使用されます。手動、全自動、プログラム運転を備え、産業向けの試験ワークフローに適した直感的なLCD/タッチボタンHMIを備えています。

用途

• EV充電器・充電ステーションの耐電圧試験および安全認証。
• 太陽光・PV機器の試験。
• 低圧配電機器・開閉装置の試験（CCC検査ワークフローを含む）。
• 回路保護機器、電力計、モーター、電力ケーブルの試験。
• 漏電遮断器（RCD）など保護機器の試験。

主な特長

• マルチモード運転：手動（ノブ）、自動（システム制御）、プログラム（PC/ネットワーク制御）。
• 高精度電圧制御：自動/プログラムモードでの定電圧制御によりインパルスを精密に管理。
• プログラム制御：RS-485 / USB通信、カスタムプロトコル対応で遠隔・PC制御が可能（電圧、パラメータ、トリガー）。
• バッチシーケンステスト：ソフトウェアでプログラム可能なシーケンスと組み合わせ、リアルタイムの絶縁破壊データとグラフィカルなフィードバックを提供。
• 自動レポート生成：ピーク電圧、周波数、間隔等を示すコンピュータ生成レポート。
• インテリジェント合否判定：インパルス電流の大きさや減衰を解析して自動で合否判定。
• 波形監視：オシロスコープ用インパルス分圧器インターフェースによる出力確認。
• 12864 LCDダッシュボード：DC電圧、インパルス電圧、インターバル時間、インパルス周波数を同時表示。
• ローカライズされた操作部：タッチボタン操作と二言語メニュー（中国語/英語）に対応。
• デュアル極性設計およびデュアル出力機能：独立した±HVソースとDC＋インパルスの同時生成。
• 全域キャリブレーションと自己補正ルーチンを内蔵し、実時間で精度を維持。

技術仕様

• 出力電圧（DC）：0 - ±24 kV；精度 ±3%。
• インパルスピーク（プログラム可能）：±20 kV；精度 ±3%F（調整可能）。
• インパルス波形 - 立ち上がり時間：1.2 μs ±30%。
• インパルス波形 - 半値までの尾時間：50 μs ±20%。
• プログラム制御（ゲアポジション）：±4 kV - ±20 kV、1 Vステップ。
• プログラム制御精度：±3%。
• インパルス回数（プログラム可能）：1 - 9,999 回。
• 間隔時間（プログラム可能）：5 - 99 s（デフォルト：5 s）。
• インパルス通信方式：RS-485 および USB。
• 手動制御ピーク：±2 kV - ±20 kV。
• 手動インパルス回数：1 - 9,999 回（連続無エラーインパルス対応）。
• 手動間隔時間：1 - 99 s。
• 漏れ電流／破壊電流設定範囲：30 mA - 1,200 mA。
• 電源条件：定格電圧 AC 220 V ±10%、50 Hz；定格消費電力 200 VA。
• 環境条件：周囲温度 0 - 40 °C；周囲湿度 < 80%RH。
• 外形寸法：450 × 380 × 240 mm。
• 本体質量：12 kg。
