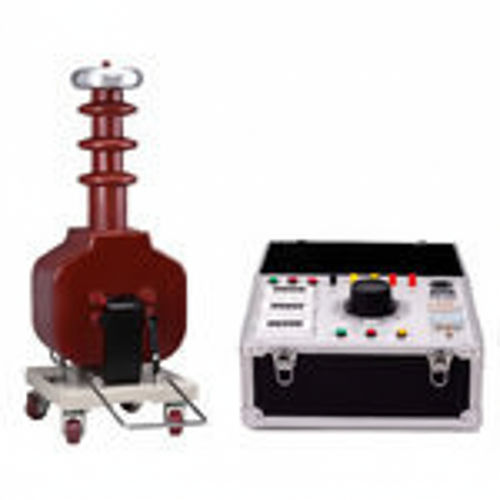

高電圧耐電圧試験機 GTBDCAC
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- DC, AC, 高電圧
詳細
概要
主要技術パラメータ
代表的なモデル例（5 kVA）
モデルバリエーション（抜粋）
コントロールボックス / 環境条件
特長
用途
仕様の概要

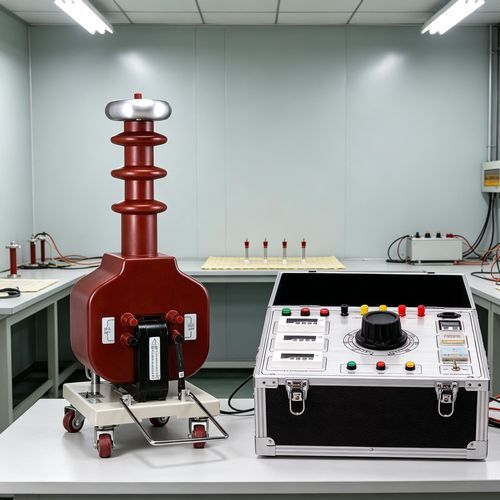

- 中電圧機器の耐電圧（ヒポット）試験向け、乾式のAC/DCヒポット試験器。定格容量5 kVA、デジタル表示、乾式試験変圧器を備え、産業用途・試験所・電力系統での試験に適します。
主要技術パラメータ
- インピーダンス電圧: ≤12%
- 出力電圧波形: 正弦波（AC）
- 表面温度上昇: <55℃
- 無負荷電流: <4%
代表的なモデル例（5 kVA）
- モデル 5/50 — 容量: 5 kVA；入力電圧: 200 V または 400 V；出力電圧: 50 kV AC；出力電流: 100 mA；DC 高電圧: 構成により最大 70 kV；重量: 30 kg。
モデルバリエーション（抜粋）
- 1.5/50 — 1.5 kVA、50 kV、30 mA、15 kg
- 3/50 — 3 kVA、50 kV、60 mA、20 kg
- 5/50 — 5 kVA、50 kV、100 mA、30 kg
- 10/50 — 10 kVA、50 kV、200 mA、40 kg
- 15/50～30/50 — 最大30 kVAまでの容量、対応する電流・質量
- 5/100、10/100 … 30/100 — 100 kV AC出力を持つバリエーション（電流・重量は調整）
- TCシリーズ（例: TC-10/220、TC-15/400）— 出力が約430 kVまでの高容量モデルあり（詳細は表を参照）。
コントロールボックス / 環境条件
- 動作温度（コントロールボックス）: 0 ～ 40℃
- 高度: <2000 m
- 相対湿度: <85%
特長
- 乾式高電圧試験用変圧器（メンテナンス不要）で継続的な運用に対応。
- デジタル表示により試験パラメータの正確な監視・操作が可能。
- コロナ発生と電圧降下を低減する設計、広い電圧マージンにより安定した試験を実現。
- 新しい絶縁材料の採用で小型・軽量化を実現。
用途
- 中電圧機器の耐電圧（ヒポット）試験。
- 製造工程の品質管理、試験所での検査、電力会社での保守点検。
- 変圧器、開閉装置、ケーブル、部品の定期診断および受入試験。
仕様の概要
- シリーズ: GTB
- 本ページ例の定格容量: 5 kVA（GTB 5kVA）；その他の容量は表に準拠。
- 出力: AC および DC（ACは正弦波）
- インピーダンス電圧 ≤12%；表面温度上昇 <55℃；無負荷電流 <4%
- コントロールボックスの動作範囲: 0–40℃、高度 <2000 m、相対湿度 <85%
- 資料: ユーザーマニュアルおよび校正証明書は要請により提供。
