高電圧耐電圧試験機 YDQ

DCAC

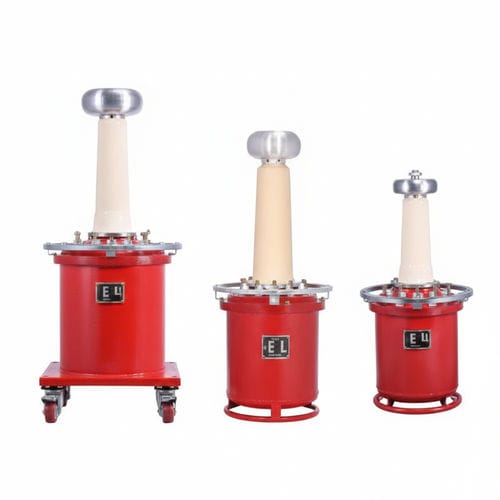

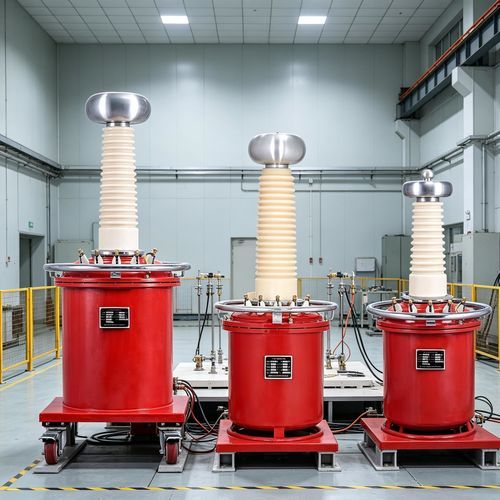

YDQシリーズの充気式SF6 AC/DC耐電圧試験セットは、SF6絶縁のインフレータブル試験変圧器と分離型コントロールキャビネットで構成される携帯可能な高電圧試験システムで、現場でのケーブル、電気部品、絶縁材料の電源周波数ACおよびDC耐電圧試験に対応します。

主な特長

• コンパクトで軽量なインフレータブル変圧器：同等定格の油入れ装置に比べ質量を大幅に削減（一般的にクラスにより20%〜65%、別記にて40%〜65%とする場合あり）。
• 無油設計：油やグリースを使用せず、日常的な保守を最小限に抑え、油汚染のリスクを排除。
• 現場対応性：耐候性設計で輸送時の安定性があり、据付後すぐに試験が可能。
• 高絶縁強度と低コロナ：定格電圧下でのコロナ放電を最小化し、誘電特性を向上。
• ACおよびDC出力機能：電源周波数のAC試験と、高電圧整流によるDC出力に対応。

使用条件

• 周囲温度：動作範囲 -20 °C～+40 °C。
• 最大相対湿度：25 °Cで相対湿度85%未満。
• 設置場所：蒸気、腐食性ガス、化学粉じん、汚れ、爆発性媒体など絶縁ガスに影響を与える場所は避けること。
• 運転上の注意：入力電圧は段階的に上げること；高電圧出力には十分な直列保護抵抗を設けること；開閉操作は適切な高電圧保護・インタロック下で行うこと。

許容運転時間

• 定格容量・定格電圧下では、連続運転は1回当たり30分を超えないこと；各運転後の休止時間は作業時間の5～10倍を推奨し冷却を確保すること。
• 定格電圧かつ定格電流の2/3程度での長時間連続運転は許容される。

動作原理

• 入力電源は過電流トリップやゼロインターロックを備えた制御盤に供給され、YDQの一次巻線に電力が入り、電磁誘導および巻数比により二次側で高電圧ACが生成される。
• 高周波高電圧の二次側は高電圧シリコン整流器スタックおよび調整/フィルタ用コンデンサにより整流され、高電圧DC出力が得られる；HFのRMS振幅と整流構成により所要のDCが生成される。

仕様 / 技術データ

• 型式/シリーズ：YDQ series（充気式 SF6 ガスタイプ、インフレータブル）。
• 製品種別：充気式 SF6 AC/DC Hipot 試験変圧器（コントロールキャビネット分離型）。
• 絶縁媒体：SF6 ガス。
• 電圧範囲（代表）：50～120 kV（シリーズ例）；機種により概ね300 kVまでのクラスが可能。
• 質量削減：油入れ変圧器比で一般に20%～65%（一部資料では40%～65%）の軽量化。
• 保守：無油設計により日常保守が少ない。
• 環境対応：現場移動・試験に適した耐候設計。
• 絶縁 / 部分放電：コロナ放電が小さい；定格条件下で部分放電レベルは仕様限度以下。
• 動作環境：周囲温度 -20 °C～+40 °C；25 °Cで相対湿度 <85%。
• 運転サイクル：定格負荷で連続運転 ≤30分、冷却のために5～10倍のインターバルを推奨；定格電圧かつ2/3定格電流での連続運転は可能。
• 制御・保護：制御盤は過電流トリップ、ゼロインターロックおよび標準的な保護機能を備える。
• 付属書類：取扱説明書および校正証明書が利用可能。
