DC耐電圧試験機 YDJ

絶縁油AC

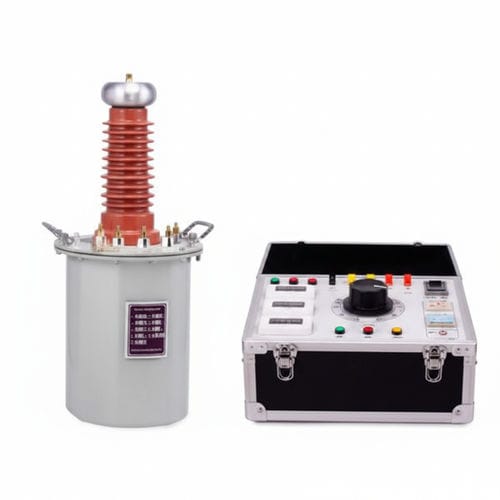

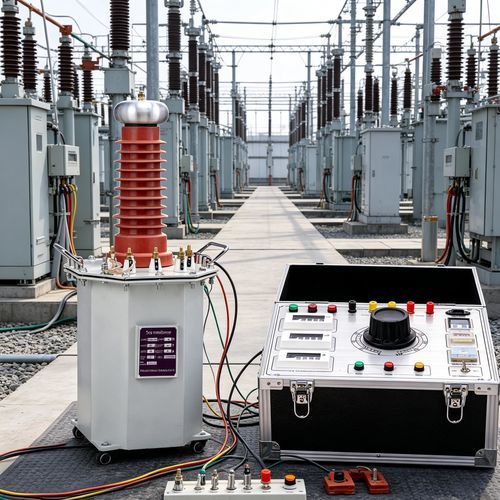

YDJデジタルディスプレイ5kVA油浸AC/DCハイポットテストセットは、伝統的な油浸絶縁技術と最新のデジタル制御を組み合わせた信頼性の高い電気テストシステムです。この5kVA容量のユニットは、中電圧機器に正確なAC/DC絶縁耐力テストを提供し、堅牢な高電圧検証を必要とする産業用およびラボ用アプリケーションに安定した性能と正確な測定を提供します。 技術パラメーター（YDJモデル）

• YDJ
• YDJ-1.5/50 - 容量：1.5 kVA、高電圧：50 kV、大電流：30 mA、低電圧入力：200 V / 7.5A、比率：500、温度上昇（30分）：10 ℃
• YDJ-3/50 - 容量：3 kVA; 高電圧：50 kV; 高電流：60 mA; 低電圧入力：200 V / 15 A; レシオ：500; 温度上昇（30分間）：10 ℃：10 ℃
• YDJ-5/50 - 容量：5 kVA; 高電圧：50 kV; 高電流：100 mA; 低電圧入力：200 V / 25 A; レシオ：500; 温度上昇（30分間）：10 ℃：10 ℃
• YDJ-10/50 - 容量：10 kVA; 高電圧：50 kV; 高電流：200 mA; 低電圧入力：200 V / 50 A; レシオ：500; 温度上昇（30分間）：10 ℃：10 ℃
• YDJ-20/50-容量：20 kVA、高電圧：50 kV、高電流：400 mA、低電圧入力：380 V / 53 A：380 V / 53 A; レシオ：500; 温度上昇（30分）：10 ℃
• YDJ-30/50 - 容量：30 kVA; 高電圧：50 kV; 高電流：600 mA; 低電圧入力：380 V / 79 A; レシオ：500; 温度上昇（30分間）：10 ℃
• YDJ-50/50 - 容量：50 kVA; 高電圧：50 kV; 高電流：1000 mA; 低電圧入力：380 V / 12 A; レシオ：500; 温度上昇（30分）：10 ℃
• YDJ-5/100 - 容量：5 kVA; 高電圧：100 kV; 高電流：50 mA; 低電圧入力：200 V / 25 A; レシオ：1000; 温度上昇（30分間）：10 ℃：10 ℃
• YDJ-10/100 - 容量：10 kVA; 高電圧：100 kV; 高電流：100 mA; 低電圧入力：200 V / 50 A; レシオ：1000; 温度上昇（30分間）：10 ℃：10 ℃
• YDJ-20/100-容量：20 kVA、高電圧：100 kV、高電流：200 mA、低電圧入力：380 V / 53 A：380 V / 53 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-30/100 - 容量：30 kVA; 高電圧：100 kV; 高電流：300 mA; 低電圧入力：380 V / 79 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-50/100 - 容量：50 kVA; 高電圧：100 kV; 高電流：500 mA; 低電圧入力：380 V / 132 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-20/150 - 容量：20 kVA; 高電圧：150 kV; 高電流：133 mA; 低電圧入力：380 V / 53 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-30/150 - 容量：30 kVA; 高電圧：150 kV; 高電流：200 mA; 低電圧入力：380 V / 80 A; レシオ：1000380 V / 80 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-50/150-容量：50 kVA、高電圧：150 kV、高電流：333 mA、低電圧入力：380 V / 132 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-100/150-容量：100 kVA、高電圧：150 kV、高電流：667 mA、低電圧入力：380 V / 263 A：380 V / 263 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-50/200-容量：50 kVA、高電圧：200 kV、高電流：250 mA、低電圧入力：380 V / 132 A：380 V / 132 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-100/200-容量：100 kVA、高電圧：200 kV、高電流：500 mA、低電圧入力：380 V / 263 A：380 V / 263 A; レシオ：1000; 温度上昇（30分）：10 ℃
• YDJ-150/200 - 容量：150 kVA; 高電圧：200 kV; 高電流：750 mA; 低電圧入力：380 V / 395 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-200/200 - 容量：200 kVA; 高電圧：200 kV; 高電流：1000 mA; 低電圧入力：380 V / 526 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-300/200-容量：300 kVA、高電圧：200 kV、高電流：1500 mA、低電圧入力：380 V / 790 A：380 V / 790 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-50/300-容量：50 kVA、高電圧：300 kV、高電流：170 mA、低電圧入力：380 V / 132 A：380 V / 132 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-100/300 - 容量：100 kVA; 高電圧：300 kV; 高電流：333 mA; 低電圧入力：380 V / 263 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-150/300 - 容量：150 kVA; 高電圧：300 kV; 高電流：500 mA; 低電圧入力：380 V / 395 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-200/300 - 容量：200 kVA; 高電圧：300 kV; 高電流：667 mA; 低電圧入力：380 V / 526 A; レシオ：1000; 温度上昇（30分間）：10 ℃
• YDJ-300/300 - 容量：300 kVA; 高電圧：300 kV; 高電流：3000 mA; 低電圧入力：380 V / 790 A; レシオ：1000; 温度上昇（30分間）：10 ℃

コントロール・ボックス - 環境および操作上の制限

温度範囲：0〜40℃

高度：2000m

相対湿度：85%

• 温度範囲：0〜40℃
• 高度：2000m
• 相対湿度：85%

主な仕様（サンプルコントロール/オペレーションボックスモデル）

XC-3/220 - 容量：3 kVA、フェーズ：1：1; 電源： 220 V / 50 Hz; 出力：0-220 V / 15 A; 操作：重量：16 kg

XC-5/220 - 容量：5 kVA、フェーズ：1：1; 電源：220 V / 50 Hz; 出力：0-220 V / 25 A0-220 V / 25 A; 操作：重量：18 kg

TC-10/220 - 容量：10 kVA、フェーズ：1、電源：220 V / 50 Hz、出力：0-220 V / 25 A、操作：手動

TC-10/220 - 容量：10 kVA、フェーズ：1、電源：220 V / 50 Hz1; 電源：220 V / 50 Hz; 出力：0-220 V / 50 A0-220 V / 50 A; 操作：重量：80 kg

TC-15/400 - 容量：15 kVA、フェーズ：2、電力：380 V / 50 Hz、出力：0-220 V / 50 A、操作：手動2; 電源: 380 V / 50 Hz; 出力: 0-430 V / 60.5 A0-430 V / 60.5 A; 操作：重量：90 kg

TC-20/400 - 容量：20 kVA、フェーズ：2、電力：380 V / 50 Hz、出力：0～430 V / 60.5 A、動作：手動2; 電源： 380 V / 50 Hz; 出力： 0-430 V / 50 A0-430 V / 50 A; 操作：重量：100 kg

TC-25/400 - 容量：25 kVA、フェーズ：2、電源：380 V / 50 Hz、出力：0～430 V / 50 A、動作：手動2; 電源: 380 V / 50 Hz; 出力: 0-430 V / 62.5 A0-430 V / 62.5 A; 操作:手動; 重量:120 kg

TC-30/400 - 容量：30 kVA、フェーズ：2、電源：380 V/50 Hz、出力電力：0～430 V/62.5 A、操作：手動2; 電源： 380 V / 50 Hz; 出力： 0-430 V / 75 A0-430 V / 75 A、操作：手動：重量：140 kg

TC-50/400 - 容量：50 kVA、フェーズ：2、電源：380 V / 50 Hz、出力：0～430 V / 75 A、操作：手動2; 電源： 380 V / 50 Hz; 出力： 0-430 V / 125 A0-430 V / 125 A; 操作：重量：160 kg

TC-100/400 - 容量：100 kVA、フェーズ：2、電源：380 V / 50 Hz、出力：0～430 V / 125 A、操作：手動2; 電源： 380 V / 50 Hz; 出力： 0-430 V / 250 A0-430 V / 250 A、操作：手動：外部レギュレーター、重量：50 kg

製品概要 / 技術仕様

製品シリーズ：YDJシリーズ（デジタル表示付き油浸式AC/DCハイポット・テスト・トランス）

用途：

用途：中電圧機器のAC/DC絶縁耐力（Hipot）テスト - 産業およびラボでの検証

容量オプション：表示されているモデルは1.5kVA～300kVA（複数のモデルバリエーションが記載）

高電圧定格：50kV～300kVの利用可能な構成（モデルによる）

低電圧入力オプション：モデルにより、通常200V（単相）または380V（三相）

操作モード：一部の操作ボックスは外部レギュレーターをサポート

温度上昇（30 分）：通常、記載されている YDJ モデル全体で 10 ℃

制御ボックスの環境限界：0～40℃、高度2000m、相対湿度85%

このページで入手可能な製品ドキュメント：

ユーザーマニュアルおよび校正証明書（ドキュメントリンクを参照）
