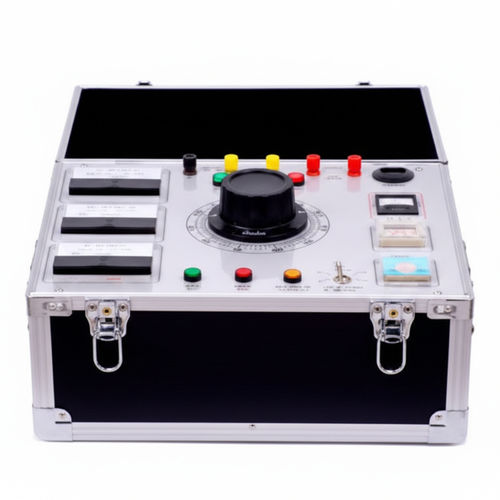

電源制御パネル XC/TC

コンパクト手動式ディスプレイ付き

XC/TC 試験変圧器用の操作コンソール（操作ボックス／制御キャビネット）は、現場での操作性、保守性、信頼性を考慮して設計された補助装置です。コンパクトで堅牢な構造により、電力会社、大規模工場、冶金、発電所、鉄道および電気保守部門での使用に適しています。

技術的パラメータ

• 周囲温度: 0～40℃
• 高度: < 100 m
• 相対湿度: < 85%

使用および保守

• 1. 受入時に主制御回路の配線が確実に締結されていること、電圧調整器のブラシ接触が良好であることを確認してください。
• 2. 長期間使用していない場合は、使用前に500 V メガオーム計で絶縁抵抗を測定し、抵抗が ≥ 0.5 MΩ であることを確認してください。
• 3. 電源電圧はキャビネットの銘板に記載された入力値に従ってください。
• 4. キャビネットは過電流保護を備え、工場出荷時に定格電流の80%に設定されています。低負荷で使用する場合は、試験対象製品の定格電流に合わせて再設定してください。
• 5. 使用後はキャビネットのカバーを閉め、内部を清潔に保ってください。

製品特長

• 包括的な監視: 出力電流、計器電圧、ゼロ読み交差ポインタ、閉合表示、タイミング状態をリアルタイムで表示します。
• 統合保護: 過電流保護と自動タイマーを装備し、制御の安全性を強化します。
• 高度なタイミング機能: 次世代の時間リレーを採用し、広い時間範囲で柔軟な試験設定が可能です。
• 高精度保護: 高精度の電流リレーにより、信頼性の高い動作と人員・機器の安全性を確保します。
• コンパクト設計: 合理的な構造で省スペース、軽量設計により携行性と操作性に優れています。

仕様 / 技術データ

• シリーズ／型式: XC/TC
• 機器種別: XC/TC 試験変圧器用補助制御キャビネット／コンソール
• 用途: 電力会社、大規模工場、冶金、発電所、鉄道および電気保守部門での現場使用
