高電圧耐圧試験器 UHV Lightning Impulse Voltage Generator

携帯型

製品紹介

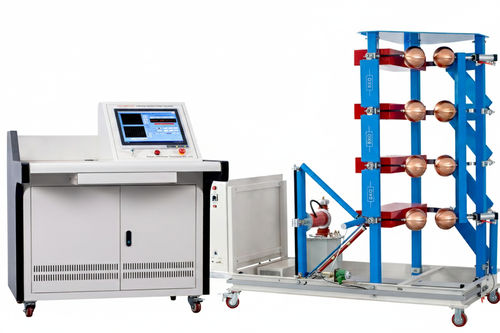

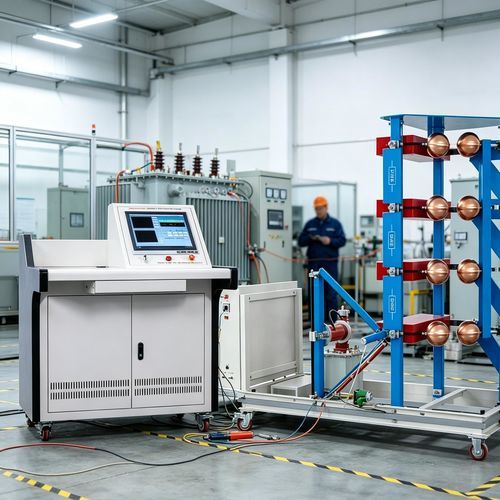

UHV(V)インパルス電圧試験システムは、実験室および現場で高振幅の過渡過電圧を再現するための総合試験ソリューションです。全波、切断波、開閉インパルス試験に対応し、GIS、絶縁体、変圧器、ブッシング、高電圧機器、遮断器、負荷開閉器、リングメインユニット等に適用されます。

技術的優位性

• 低インダクタンス回路設計と抵抗性フィルタを採用し、大きな容量負荷下でも標準的なインパルス波形を維持します。
• 高い電圧利用率：雷インパルス利用率 ≥85%、開閉インパルス利用率 >80%。
• 操作性重視：波形調整が容易で、直感的な操作、プログラム可能なシーケンス、信頼できる同期性能を提供します。
• 高度な充電制御：定電流自動充電により高い自動化レベルと強い耐妨害性を実現します。

製品パラメータ
充電電圧 — 設定範囲：0~800 kV
動作範囲：10.0~800.0 kV
設定誤差：≤±1%
不安定度：≤±1%
設定分解能：0.1 kV
充電時間 — 設定範囲：30~180 s
充電時間分解能：1 s
アラーム遅延：2 s
パルス回数 — 設定範囲：1~999
保護設定 — 過電流/過電圧：設定可能；動的充電保護：オプション

典型的な構成

• 雷インパルス電圧発生器本体：高電圧インパルス波形を生成する中核装置。
• 低減衰容量性電圧分圧器：高精度なインパルス電圧測定（例：1.0% 程度）用。
• PCベースの全自動制御システム：試験シーケンスを自動化しデータを記録します。
• 全自動デジタル測定・解析システム：測定データを処理し詳細な試験報告を作成します。
• 波形調整用抵抗および付属品：試験要件に合わせて波形パラメータを調整します。
• 自動整流充電電源：コンデンサに安定した充電を供給します。

主な適用分野

• 高電圧機器（変圧器、GIS、ブッシング等）の型式試験および出荷試験（国内規格に準拠）。
• 電力研究・試験機関、第三者試験所、大学での絶縁材料研究・機器検証。
• 送配電工事の受渡し検査や抜取検査における現場または試験所でのインパルス耐圧検査。
• 避雷器等の過電圧保護機器のインパルス下での性能試験。

よくある質問

• Q1: 試験データが不合格の場合はどうする？
  A1: まず配線と環境ノイズを確認し、再測定する。改善しない場合は機器管理へ報告して点検を行う。
• Q2: GISの検査に使用できますか？
  A2: インターフェースとレンジの適合を確認してください。GISの一部は専用アダプタが必要です。
• Q3: 試験後に放電は必要ですか？
  A3: はい。配線を外す前に放電棒で被試験体を完全に放電してください。
• Q4: 帯電設備の近くで使用できますか？
  A4: いいえ。被試験体が確実に停電、確認、接地された後にのみ接続してください。
• Q5: バッテリー稼働時間は？
  A5: フル充電で連続約4～6時間動作します。予備バッテリーまたは外部電源を用意してください。
• Q6: 温度は測定に影響しますか？
  A6: 影響します。周囲温度5 ℃～40 ℃で使用してください。極端な温度では偏差が生じる可能性があります。

特性 / 技術仕様

• 充電電圧範囲：0~800 kV；動作範囲：10.0~800.0 kV；分解能 0.1 kV。
• 設定誤差：≤±1%；不安定度：≤±1%。
• 充電時間：30~180 s；分解能 1 s；アラーム遅延 2 s。
• パルス回数：1~999（設定可能）。
• 保護設定：過電流・過電圧保護設定可能；動的充電保護選択可。
• 設計：低インダクタンス回路、抵抗性フィルタ、定電流充電制御、高度な自動化。
