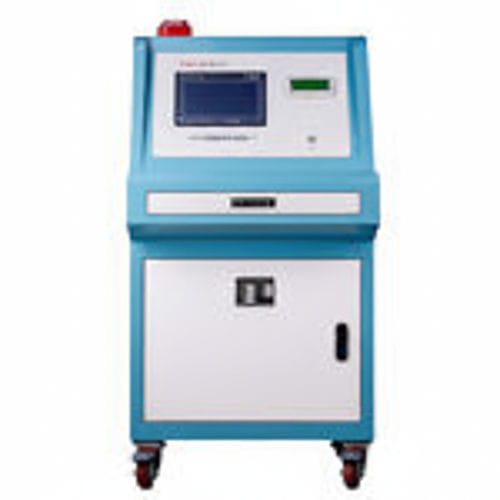

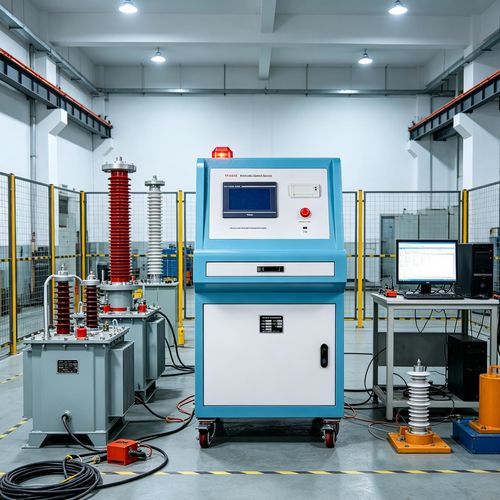

高電圧耐圧試験器 TC-15KVA

AC

製品概要：この自動制御コンソールは、電気製品、部品、絶縁材料の工頻耐圧試験（耐電圧）を目的に設計されています。絶縁の健全性評価、欠陥検出、過電圧耐性の定量化を行います。変圧器のVT比は直接設定可能（パスワード保護）、音声/表示アラームとハード/ソフトのノイズ抑制を備えます。

適用分野：

• 変圧器、モーター、ケーブル、コンデンサ、絶縁材の型式試験および定期試験
• 受入検査、研究開発の検証、生産ラインの品質管理

技術仕様：

• 定格容量：10–300 kVA（型式により異なる）
• 低圧側電流：最大 790 A
• VLDOTM 出力範囲：0–250 V および 0–430 V
• 計器電圧範囲：0–100 V
• コンソール電圧/電流測定精度：0.5% FS ±3 桁
• システム測定精度：1.5% FS ±3 桁
• タイミング範囲：0 ～ 3 時間 59 分 59 秒
• 電源：AC 220 V ±10% または AC 380 V ±10%、50 Hz ±1 Hz
• タッチインターフェース：7" 800×480 カラー PLC、OS：Windows XP（組込み）

対応モデル：

• GY-10/220 — 10 kVA
• GY-15/400 — 15 kVA
• GY-20/400 — 20 kVA
• GY-25/400 — 25 kVA
• GY-30/400 — 30 kVA
• GY-50/400 — 50 kVA
• GY-100/400 — 100 kVA（オプション：外部電圧レギュレータ）
• GY-150/3000 — 150 kVA
• GY-200/3000 — 200 kVA
• GY-250/3000 — 250 kVA
• GY-300/3000 — 300 kVA

主な特長：

• 7" 高解像度 PLC タッチスクリーン
  • 電圧、電流、時間、状態、メッセージを統合表示
• パスワード保護されたデジタル較正
  • 従来のポテンショメータを置換し安全なデジタル調整を実現
• プログラム可能な変圧器比（VT）
  • 単一コンソールで複数電圧の変圧器をサポート
• 手動およびインテリジェントな昇圧制御
  • ボタンによる段階調整と自動リミット検出
  • 目標電圧の約90%付近での自動速度低減による精度保護
• 能動的安全監視とアラームシステム
  • 試験中のリアルタイム表示、異常時の音/光アラーム
• データ管理
  • 内蔵プリンタおよびUSB出力による試験記録の保存
• 耐干渉設計
  • ハード/ソフトによるノイズ抑制でEMI環境下でも安定動作

安全性とデータ管理：パスワード保護設定、自動過電圧保護、オートゼロ機能により操作員の安全と試験の再現性を確保。試験データは印刷またはUSBへエクスポートしてアーカイブ可能です。
