高電圧耐電圧試験機 GTB 5kVADCAC
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- DC, AC, 高電圧
詳細
概要
技術パラメータ
モデル / 主な性能（抜粋）
コントロールボックスの環境条件 / 制限
ドキュメント & メディア
特徴 / 仕様（要点）

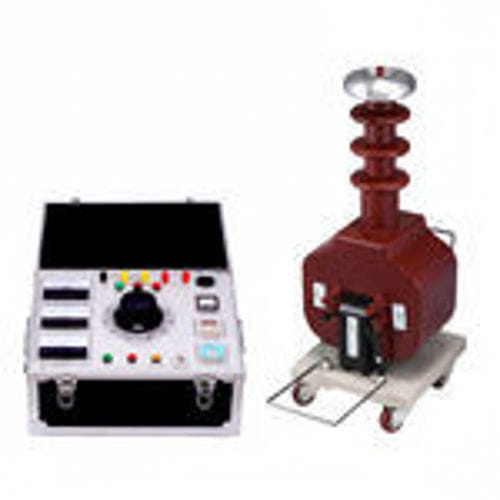

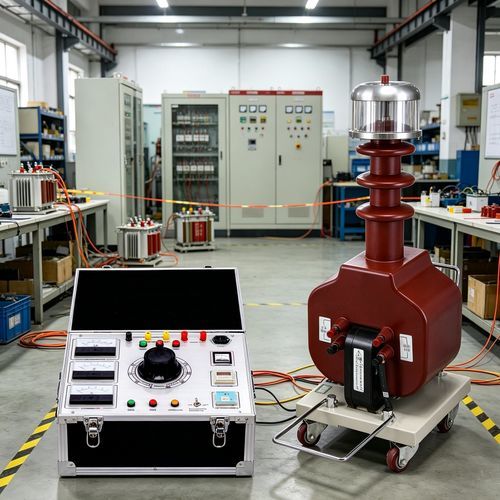

- ポインタ式指示計を備えた乾式（dry-type）AC/DC ハイポットテスター。乾式高電圧トランス採用のアナログ設計。
- 定格容量：5 kVA（シリーズは1.5 kVA〜30 kVAを掲載）；AC／DC 両出力により中電圧機器の耐電圧試験に対応。
- 手動操作による簡易な運用、低メンテナンス設計で工場の試験台や検査現場に適合。
技術パラメータ
- インピーダンス電圧: ≤12%
- 出力電圧波形: 正弦波
- 表面温度上昇: <55℃
- 無負荷電流: <4%
モデル / 主な性能（抜粋）
- Model 1.5/50 — 容量: 1.5 kVA; 入力電圧: 200 または 400 V; 出力電圧: 50 kV; 出力電流: 30 mA; DC高電圧: 70 kV; 重量: 15 kg
- Model 3/50 — 容量: 3 kVA; 出力電圧: 50 kV; 出力電流: 60 mA; 重量: 20 kg
- Model 5/50 — 容量: 5 kVA; 出力電圧: 50 kV; 出力電流: 100 mA; 重量: 30 kg
- Model 10/50 — 容量: 10 kVA; 出力電圧: 50 kV; 出力電流: 200 mA; 重量: 40 kg
- Model 15/50 — 容量: 15 kVA; 出力電流: 300 mA; 重量: 50 kg
- Model 20/50 — 容量: 20 kVA; 出力電流: 400 mA; 重量: 55 kg
- Model 25/50 — 容量: 25 kVA; 出力電流: 500 mA; 重量: 60 kg
- Model 30/50 — 容量: 30 kVA; 出力電流: 600 mA; 重量: 65 kg
コントロールボックスの環境条件 / 制限
- 使用温度範囲: 0 ～ 40 ℃
- 高度: < 2000 m
- 相対湿度: < 85%
ドキュメント & メディア
- ユーザーマニュアル（PDF）あり
- 校正証明書（PDF）あり
- 製品デモ／紹介ビデオ（YouTube）あり
特徴 / 仕様（要点）
- 種類: 乾式（dry-type）AC/DC ハイポットテスター、アナログ・ポインタ式（手動操作）
- 容量範囲: 1.5 kVA〜30 kVA のモデル例を掲載
- 入力電圧: モデルにより 200 V または 400 V
- 出力: AC 正弦波、モデルにより DC 高電圧出力あり
- インピーダンス電圧: ≤12%
- 無負荷電流: <4%
- 表面温度上昇: <55℃
- 使用環境: 0–40℃、高度 <2000 m、相対湿度 <85%
- 付属書類: ユーザーマニュアルおよび校正証明書（PDF）
