高電圧耐電圧試験機 YDQ 10kVA

DCAC

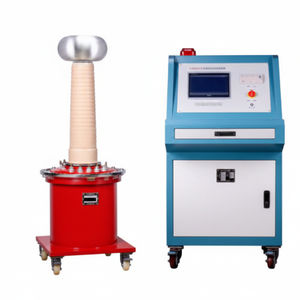

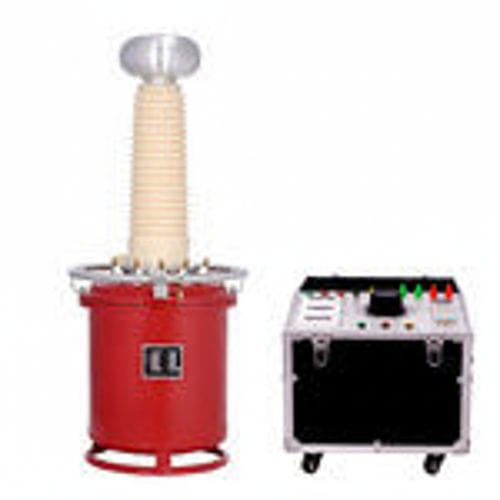

YDQ 10 kVA デジタル表示 AC/DC — 高電圧試験装置は、研究室・産業・電力事業者向けに大型電気機器の耐電圧試験（誘電破壊試験）を行うための高出力試験装置シリーズです。最大10 kVAの出力とデジタル表示、AC/DC選択動作により、信頼性の高い高電圧検証を実現します。

技術パラメータ

• 電圧クラス：10 kV ～ 300 kV
• 容量範囲：1 ～ 500 kVA
• インピーダンス電圧：≤ 8%
• 無負荷電流：< 7%
• 製品タイプ：AC、AC & DC、ACカスケード、AC/DCカスケード

主な仕様

• YDQ-1.5/50 — 容量：1.5 kVA；HV：50 kV；HV電流：30 mA；入力電圧：200 V / 7.5 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-3/50 — 容量：3 kVA；HV：50 kV；HV電流：60 mA；入力電圧：200 V / 15 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-5/50 — 容量：5 kVA；HV：50 kV；HV電流：100 mA；入力電圧：200 V / 25 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-10/50 — 容量：10 kVA；HV：50 kV；HV電流：200 mA；入力電圧：200 V / 50 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-20/50 — 容量：20 kVA；HV：50 kV；HV電流：400 mA；入力電圧：200 V / 53 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-30/50 — 容量：30 kVA；HV：50 kV；HV電流：600 mA；入力電圧：400 V / 79 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-50/50 — 容量：50 kVA；HV：50 kV；HV電流：1000 mA；入力電圧：400 V / 12 A；比率：500；温度上昇（30分）：10 ℃
• YDQ-5/100 — 容量：5 kVA；HV：100 kV；HV電流：50 mA；入力電圧：200 V / 25 A；比率：1000；温度上昇（30分）：10 ℃
• YDQ-10/100 — 容量：10 kVA；HV：100 kV；HV電流：100 mA；入力電圧：200 V / 50 A；比率：1000；温度上昇（30分）：10 ℃
• YDQ-20/100 — 容量：20 kVA；HV：100 kV；HV電流：200 mA；入力電圧：200 V / 53 A；比率：1000；温度上昇（30分）：10 ℃
• YDQ-30/100 — 容量：30 kVA；HV：100 kV；HV電流：300 mA；入力電圧：300 V / 79 A；比率：1000；温度上昇（30分）：10 ℃
• YDQ-50/100 — 容量：50 kVA；HV：100 kV；HV電流：500 mA；入力電圧：500 V / 132 A；比率：1000；温度上昇（30分）：10 ℃
• YDQ-100/150 — 容量：100 kVA；HV：150 kV；HV電流：150 mA；入力電圧：667 V / 263 A；比率：1500；温度上昇（30分）：10 ℃
• YDQ-50/150 — 容量：50 kVA；HV：150 kV；HV電流：150 mA；入力電圧：333 V / 132 A；比率：1500；温度上昇（30分）：10 ℃
• YDQ-30/150 — 容量：30 kVA；HV：150 kV；HV電流：150 mA；入力電圧：200 V / 80 A；比率：1500；温度上昇（30分）：10 ℃
• YDQ-50/150 — 容量：50 kVA；HV：150 kV；HV電流：333 mA；入力電圧：500 V / 132 A；比率：1500；温度上昇（30分）：10 ℃
• YDQ-100/150 — 容量：100 kVA；HV：150 kV；HV電流：667 mA；入力電圧：667 V / 263 A；比率：1500；温度上昇（30分）：10 ℃
• YDQ-50/200 — 容量：50 kVA；HV：200 kV；HV電流：200 mA；入力電圧：250 V / 132 A；比率：2000；温度上昇（30分）：10 ℃
• YDQ-100/200 — 容量：100 kVA；HV：200 kV；HV電流：500 mA；入力電圧：500 V / 263 A；比率：2000；温度上昇（30分）：10 ℃
• YDQ-150/200 — 容量：150 kVA；HV：200 kV；HV電流：750 mA；入力電圧：750 V / 395 A；比率：2000；温度上昇（30分）：10 ℃
• YDQ-200/200 — 容量：200 kVA；HV：200 kV；HV電流：1000 mA；入力電圧：1000 V / 526 A；比率：2000；温度上昇（30分）：10 ℃
• YDQ-300/200 — 容量：300 kVA；HV：200 kV；HV電流：1500 mA；入力電圧：1500 V / 790 A；比率：2000；温度上昇（30分）：10 ℃
• YDQ-50/300 — 容量：50 kVA；HV：300 kV；HV電流：170 mA；入力電圧：400 V / 132 A；比率：3000；温度上昇（30分）：10 ℃
• YDQ-100/300 — 容量：100 kVA；HV：300 kV；HV電流：333 mA；入力電圧：400 V / 263 A；比率：3000；温度上昇（30分）：10 ℃

特長

• 現場での取り扱いを容易にするコンパクト設計と軽量性。
• ドライ設計：無油でクリーン、保守不要。
• 過酷な気候条件にも耐える設計で現場試験に適合。
• 油浸型より高い誘電強度と最小限のコロナ発生。

用途 / 呼称

• 高電圧試験装置
• 試験用変圧器
• Hipot 試験キット

仕様概要

• シリーズ：YDQ（複数の kVA・kV バリエーション）
• 対象用途：研究所、産業分野、電力会社における大型電気機器の誘電強度試験
• 代表的な HV 範囲：10 kV ～ 300 kV
• 容量オプション：1 kVA ～ 300 kVA（機種により異なる）
• 動作モード：AC、DC、ACカスケード、AC/DCカスケード
• 入手可能な資料：取扱説明書（PDF）、校正証明書（PDF）、デモ動画
